Vergaseranlenkung

Eine Sichtkontrolle des Vergaserdurchlasses ist nach Entfernung bzw. vor Anbringen des Luftfilters möglich.
Leerlaufstellung (maximal 1 mm offener Vergaserdurchlass) ggf. an der Leerlauf-Einstellschraube (Drossel-Anschlagschraube) nachjustieren. Die
Leerlauf-Einstellschraube ist die kleine Schraube auf der gegenüberliegenden Seite des Vergaserschiebers.

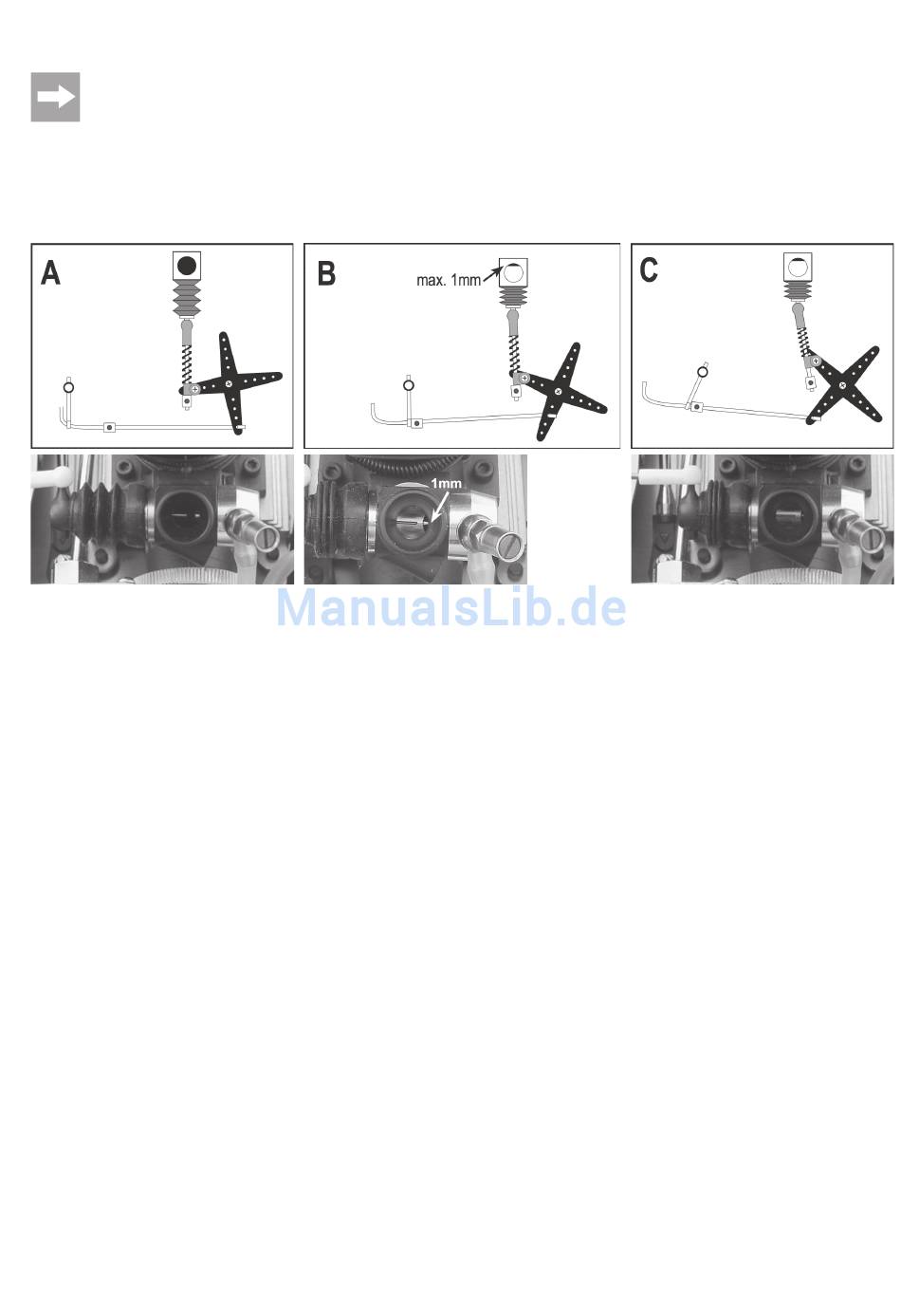

Die Gas-/Bremsgestänge haben folgende Wirkung:
Vollgas (A): Vergaserschieber voll herausgezogen, Bremse keine Wirkung
Leerlauf (B): Vergaserschieber ganz eingefahren, Stellringe an den Bremshebeln liegen locker an.
Bremsen (C): Gasgestänge drückt gegen Federwiderstand, Bremsgestänge drücken nach vorne gegen den ganz ausgelenkten Bremshebel.
Funktionskontrolle des Gas-Bremsservos
• Bewegen Sie den Fernsteuerhebel (Kanal 2) nach hinten (Vollgasstellung). Der Vergaserschieber muss jetzt voll herausgefahren sein, der Vergaserdurchlass
maximal geöffnet. Die Bremsen haben keine Wirkung.
• Falls der Vergaserschieber nicht auffährt, wenn Sie die Fernsteuerung betätigen, stellen Sie das Servo-Reverse für Kanal 2 auf "REV", um die Drehrichtung
des Servos umzukehren.
• Falls der Vergaserschieber nicht voll auffährt, korrigieren Sie den Servoweg an der Trimmung (Kanal 2) des Fernsteuersenders
• Lassen Sie den Fernsteuerhebel los.
Der Vergaserschieber sollte jetzt in die Leerlaufstellung zurückfahren (Vergaserdurchlass ca. 1 mm geöffnet).
Die Bremse hat immer noch keine Funktion.
• Drücken Sie den Fernsteuerhebel ganz nach vorne (bremsen).
Der Vergaserschieber soll in der Leerlaufstellung (Vergaserdurchlass ca. 1 mm geöffnet) bleiben.
Der Servohebel an der Vergaseranlenkung zieht gegen einen Federwiderstand, der Servohebel an der Bremsenanlenkung betätigt die Bremshebel.
• Lassen Sie den Fernsteuerhebel wieder los, die Bremsen sollten sich jetzt wieder lösen.
• Sie können die Bremsenanlenkung einstellen, indem Sie die Stellringe am Bremsenanlenkhebel entsprechend verschieben.
