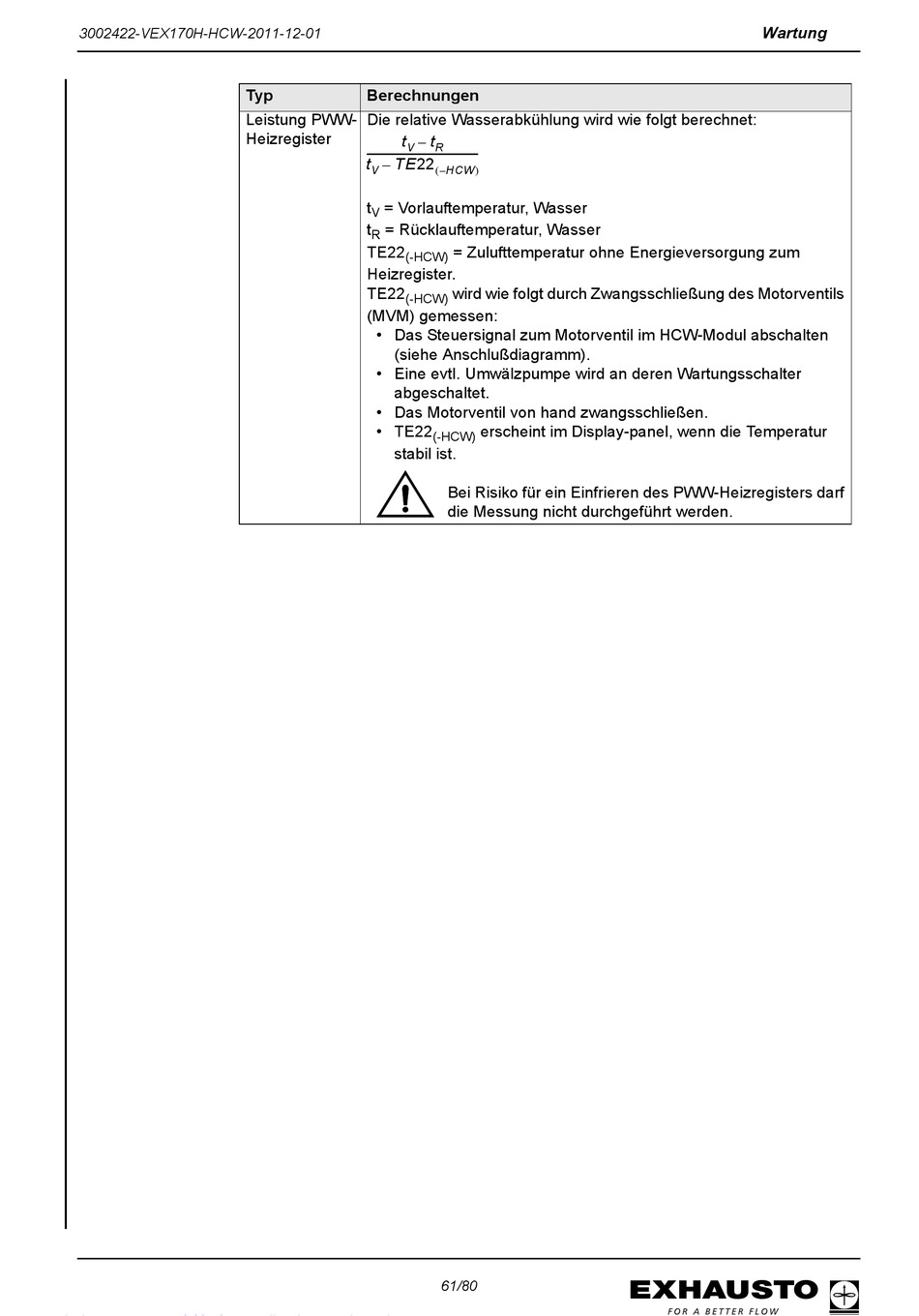

3002422-VEX170H-HCW-2011-12-01
Typ
Leistung PWW-
Heizregister
Berechnungen
Die relative Wasserabkühlung wird wie folgt berechnet:
t
t
–
V
R
----------------------------------------- -
t
TE22
–
–
V
HCW
t
= Vorlauftemperatur, Wasser
V
t
= Rücklauftemperatur, Wasser
R
TE22
= Zulufttemperatur ohne Energieversorgung zum
(-HCW)
Heizregister.
TE22
wird wie folgt durch Zwangsschließung des Motorventils
(-HCW)
(MVM) gemessen:
• Das Steuersignal zum Motorventil im HCW-Modul abschalten
(siehe Anschlußdiagramm).
• Eine evtl. Umwälzpumpe wird an deren Wartungsschalter
abgeschaltet.
• Das Motorventil von hand zwangsschließen.
• TE22
erscheint im Display-panel, wenn die Temperatur
(-HCW)
stabil ist.
Bei Risiko für ein Einfrieren des PWW-Heizregisters darf
die Messung nicht durchgeführt werden.
61/80
