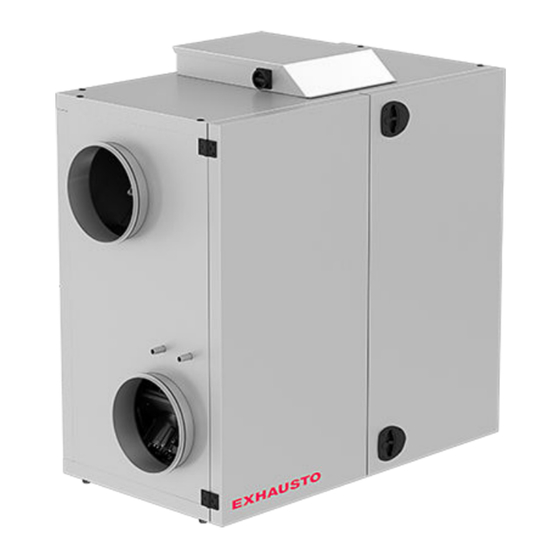

Exhausto VEX100CF Serie Originalbetriebsanleitung

Exhausto VEX100CF Serie Originalbetriebsanleitung

Horizontal hcw mit exact2-automatik
Vorschau ausblenden Andere Handbücher für VEX100CF Serie:

Werbung

3005658-2017-06-12
VEX150CF Horizontal HCW
mit EXact2-Automatik
Produktinformation....................................... Abschnitt 1 + 6
Mechanische Montage................................. Abschnitt 2 + 3
El-Installation................................................Abschnitt 4
Wartung........................................................ Abschnitt 5
EXHAUSTO A/S
Odensevej 76
DK-5550 Langeskov
Tel. +45 65 66 12 34
Fax +45 65 66 11 10
exhausto@exhausto.dk
www.exhausto.dk
VEX150CF H_HCW
Das Gerät umfaßt bei Lieferung
(Werksmontiert):
Gemäss VDI 6022 begutachtet und zugelassen.
M5-Kompaktfilter, FP
F7-Kompaktfilter, FP
OD (Außenmontage einschl. Dach)
Als Einzelteile mitgeliefert Zubehör:
stck. Bedieneinheit, HMI
Motorventil, MVM ______K
vs
Wetterschutz des Motorventils, MVM-ODS
(teilweise montiert)
Absperrklappe, LS400-24, (LSA für Fortluft)
Absperrklappe, LS400-24, (LSF für Außenluft)
Absperrklappe, LSR400-24, mit
Rückstellfeder (LSAR für Fortluft)
Absperrklappe, LSR400-24, mit
Rückstellfeder (LSFR für Außenluft)
stck. Brandthermostat, BT40
stck. Brandthermostat, BT50
stck. Brandthermostat, BT70
stck. Konstantdruckregelung, MPT-DUCT
Bewegungsmelder, MIO-PIR
Feuchtefühler, MIO-RH
CO
-fühler, MIO-CO2-DUCT
2
CO
-fühler, MIO-CO2-ROOM
2
Temperatursensor, MIO-TS-DUCT
Temperatursensor, MIO-TS-ROOM
Regelung einer externen Kühleinheit, MXCU
Montagesockel, MSV150H
TS-RPT-X
Produktionsauftrag Nr.:
Verkaufsauftrag Nr.:
Originalbetriebsanleitung
VEX100 CF
-Wert

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Exhausto VEX100CF Serie

  • Seite 1 Produktionsauftrag Nr.: Verkaufsauftrag Nr.: Produktinformation........Abschnitt 1 + 6 Mechanische Montage......... Abschnitt 2 + 3 El-Installation..........Abschnitt 4 Wartung............Abschnitt 5 Originalbetriebsanleitung EXHAUSTO A/S Tel. +45 65 66 12 34 Odensevej 76 Fax +45 65 66 11 10 DK-5550 Langeskov exhausto@exhausto.dk www.exhausto.dk...
  • Seite 2: Inhaltsverzeichnis

    3005658-2017-06-12 1. Produktinformation 1.1. Bezeichnungen in der Anleitung................6 1.1.1. Prinzipskizze....................6 1.2. Anwendung......................7 1.3. Anforderungen an die Umgebung................7 1.3.1. Platzbedarf....................... 7 1.3.2. Anforderungen an die Unterlage..............8 1.3.3. Kondensatabfluss.....................8 1.3.4. Anforderungen an das Kanalsystem..............8 1.4. Beschreibung......................9 1.4.1.
  • Seite 3 3005658-2017-06-12 6.3. Wasserheizsystem....................30 6.3.1. Motorventil MVM ................... 30 6.4. Leistungsdiagramm.....................31 6.5. Bestellung von Ersatzteilen................31 6.6. Umweltdeklaration....................32 3/36...
  • Seite 4: Symbole, Begriffe Und Warnhinweise

    Die Sicherheit von Personen und Ausrüstung sowie einwandfreier Betrieb des VEX-Geräts wird durch Befolgen der Anweisungen dieser Betriebsanleitung er- zielt. Die EXHAUSTO A/S lehnt jegliche Haftung für Schäden ab, die auf Verwen- dung gegen die Weisungen und Anweisungen dieser Betriebsanleitung zurückzu- führen sind.
  • Seite 5: Typenschild

    Dazu den Vorhän- schlossbeschlag geschlossbeschlag im Handgriff benutzen. Typenschild Das Typenschild des VEX-Geräts enthält fol- gende Angaben: ● VEX-Gerät Typ (1) ● Produktionsnummer (2) Hinweis: Halten Sie bitte die Produktionsnummer bei Anfragen jeder Art über das Produkt bei EXHAUSTO bereit. 5/36...
  • Seite 6: Produktinformation

    Produktinformation 3005658-2017-06-12 1. Produktinformation 1.1 Bezeichnungen in der Anleitung 1.1.1 Prinzipskizze Bauteil Funktion Standard/Zube- hör Wasserheizregister Standard TE-RPT Temperaturfühler am Rücklaufrohr des Was- Standard serheizregisters (intern) MPT1, P1 Luftmengenregelung, Abluft Zubehör MPT1, P2 Luftmengenregelung, Zuluft Zubehör MPT2, P1 Filterwächter, Abluft Zubehör MPT2, P2 Filterwächter, Außenluft...
  • Seite 7: Funktion

    Zubehör sen des Wasserheizregisters 1.2 Anwendung Komfortlüftung Das VEX-Gerät von EXHAUSTO wird für Lüftungsaufgaben im Bereich Komfort- lüftung eingesetzt. Temperatureinsatzbereich des Geräts - siehe den Abschnitt "Technische Daten". Verbotene Anwen- Das VEX-Gerät darf nicht zum Transport von Festpartikeln oder in Bereichen mit dungsbereiche Risiko für explosive Gase benutzt werden.
  • Seite 8: Anforderungen An Die Unterlage

    ● Wärme-/Kälteverlust Kondens Bei sehr hoher Luftfeuchte in der Fortluft/im Außenluftkanal kann es zu Kondens- bildung im Fortluftkanal kommen. EXHAUSTO empfiehlt, dass auch ein Konden- satabfluss an der tiefsten Stelle der Kanäle errichtet wird. Frischlufteinlass Der Frischlufteinlass ist mit ausreichend niedriger Luftgeschwindigkeit zu bemes- sen, so dass Regen und Schnee nicht in das Kanalsystem gelangen.
  • Seite 9: Beschreibung

    Produktinformation 3005658-2017-06-12 1.4 Beschreibung 1.4.1 Aufbau des VEX-Geräts Die folgenden Abbildungen zeigen eine Übersicht über den Aufbau des VEX-Geräts für eine Links- und eine Rechtsausführung (gezeigt ohne Türen). 18 19 21 22 2,1,A 1,2,A 2,2,A 1,1,A Left RD13914-01 2,1,A 1,2,A 1,1,A 2,2,A Right...
  • Seite 10: Bestandteile Des Vex-Geräts

    Produktinformation 3005658-2017-06-12 Pos. Bauteil Funktion Stutzen 2,1,A Stutzen für Außenluft. Der Stutzen lässt sich auch oben auf dem Gerät anordnen (2,1,B). Absperrklappe LS Absperrklappe - Außenluft LSF. Außenluftfilter Filtriert die Außenluft. Bypassklappe Bei Betrieb mit Wärmerückgewinnung ist die Bypasklappe ge- schlossen, so dass die Luft durch den Gegenstromtauscher ge- leitet wird.
  • Seite 11: Hauptabmessungen

    Produktinformation 3005658-2017-06-12 1.5 Hauptabmessungen VEX150H, Links Die Hauptabmessungen des Gerätes gehen aus der folgenden Abbildung hervor: 1600 2,1,B 1,2,B 2,1,A 1,2,A ½" 2,2,A 1,1,A DN32 2,2,B 835* 2,1,A 1,2,A 2,2,A 1,1,A Hinweis: Die Abbildung zeigt sämtliche mögliche Stutzenanschlussmöglichkeiten. * Einen Wartungsabstand entsprechend der Gerätetiefe vor dem Gerät reservie- ren.
  • Seite 12 Produktinformation 3005658-2017-06-12 VEX150H, Rechts Die Hauptabmessungen des Gerätes gehen aus der folgenden Abbildung hervor: 1600 2,1,B 1,2,B 2,1,A 1,2,A ½" 2,2,A 1,1,A DN32 2,2,B 835* 2,1,A 1,2,A 2,2,A 1,1,A Hinweis: Die Abbildung zeigt sämtliche mögliche Stutzenanschlussmöglichkeiten. * Einen Wartungsabstand entsprechend der Gerätetiefe vor dem Gerät reservie- ren.
  • Seite 13: Handling

    Handling 3005658-2017-06-12 2. Handling 2.1 Auspacken Lieferung Die Lieferung umfasst: ● VEX-Gerät ● Mitgeliefertes Zubehör (geht aus der Ankreuzliste auf der Vorderseite dieser Anleitung hervor). Verpackung Bei der Lieferung ist das Gerät auf einer Einwegpalette befestigt und in Klarsicht- folie verpackt. Hinweis Nach Entfernen der Folie ist das VEX-Gerät gegen Schmutz und Staub zu schützen:...
  • Seite 14: Transportabmessungen

    Handling 3005658-2017-06-12 Verfahren Abbildung Gabelhubwagen oder Stapler: Das VEX-Gerät auf der Einweg- palette anheben. ACHTUNG!: Falls die Einwegpa- lette nicht benutzt werden kann, müssen die Gabeln des Hubge- räts eine ausreichende Länge haben, um eine Beschädigung des Gerätebodens zu vermei- den.
  • Seite 15: Transport Mit Reduziertem Gewicht

    Handling 3005658-2017-06-12 2.2.2 Transport mit reduziertem Gewicht Demontage der Die Wartungstüren wie folgt demontieren: Wartungstüren ● Beide Türen öffnen. ● Mit einem kleinen Dorn o.dgl. den Stift nach oben aus den Scharnieren (A) schlagen. Danach können die Wartungstüren abgenommen werden. Detail A Gewichtsreduzie- Das Transportgewicht des Geräts lässt sich durch Demontage der Wartungstüren,...
  • Seite 16 Handling 3005658-2017-06-12 Demontage der Ventilatoreinheit Schritt Vorgehen Die Festhalteschraube an der Auszieh- schiene entfernen und die Schlaufen für das Motorkabel lösen. Die Lüftungseinheit bis zum Anschlag (zwei Schrauben) an der Ausziehschiene herausziehen. Das Motorkabel in der Motorregelung auf der Ausziehplatte demontieren und es durch die Gummitüllen zum Motor verle- gen.
  • Seite 17: Mechanische Montage

    Nach dem Aufstellen kontrollieren, dass das VEX-Gerät waagerecht steht. 3.1.2 Aufstellung auf Montagesockel Der Montagesockel von EXHAUSTO ermöglicht eine korrekte Aufstellung des VEX- Geräts. Der Sockel ist mit einstellbaren Schraubfüßen ausgerüstet, damit das Lüf- tungsgerät auf einer unebenen Unterlage (+/- 20 mm pro Meter) aufgestellt werden kann.
  • Seite 18 Der Siphon-Geruchverschluss ist einfach zu installieren und wartungsfreundlich. Geruchverschluss (Zubehör) Lösung mit HT-Rohr Wenn diese Lösung benutzt wird, sind HT-Rohre zu benutzen (HT, DN32, DIN4102), (keine EXHAUSTO-Lieferung). Hinweis: Wird das VEX-Gerät auf einem Montagesockel montiert, reicht die Höhe für die Montage eines Geruchverschlusses aus. 18/36...
  • Seite 19: Wasserheizregister

    Mechanische Montage 3005658-2017-06-12 3.3 Wasserheizregister 3.3.1 Prinzip für den Anschluss eines Wasserheizregisters Mischschleife Die untenstehenden Skizzen sind nur Prinzipskizzen. Die Bemessung von Venti- len, Rohren u.a.m. sowie der Anschluss des Wasserheizregisters müssen stets von autorisiertem Personal nach den jeweils geltenden gesetzlichen Vorschriften ausgeführt werden.
  • Seite 20: Mvm-Ventil

    III - B Umwälzpumpe * I - AB Druckausgleichsregler* Schmutzfänger* *) Keine EXHAUSTO-Lieferung (siehe auch die technischen Daten in Abschnitt 7). Entlüftung Nachdem das Register im Heizkreis angeschlossen ist: ● Das System durch die obere Entlüftungsschraube am Wasserheizregister gründlich entlüften Keine Entlüftung...
  • Seite 21 Mechanische Montage 3005658-2017-06-12 Regelfähigkeit Die Regelfähigkeit des Motorventils ist bei einem Differenzdruck im Bereich 5-20 kPa am besten. Siehe bitte den Abschnitt "Technische Daten" für die Berechnung des K Wärmeversorgung Die Wärmeversorgung muss konstant sein. Bewegung der Um- Die Umwälzpumpe wird wie folgt über die EXact2-Automatik bewegt: wälzpumpe 1.
  • Seite 22: El-Installation

    VEX100CF-EXact2 2017-05-02 Anleitung für die El-installation von VEX100 CF VEX100 CF mit Wasserheizregister und EXact2 El-Installation..........Abschnitt 1 + 2 Originalbetriebsanleitung EXHAUSTO A/S Tel. +45 65 66 12 34 Odensevej 76 Fax +45 65 66 11 10 DK-5550 Langeskov exhausto@exhausto.dk www.exhausto.dk...
  • Seite 23: Wartung, Hygiene Und Service

    Betriebsstatus der Anlage abliest. 5.2 Wartung 5.2.1 Übersicht über Wartungsintervalle Das folgende Schema enthält empfohlene Intervalle für die Wartung des VEX-Ge- räts. Die Intervalle beziehen sich auf normale Betriebsverhältnisse. EXHAUSTO empfiehlt, dass die Wartung des VEX-Geräts den jeweiligen Betriebsverhältnissen angepasst wird. Bauteil Wie folgt vorgehen...
  • Seite 24: Hygiene (Gilt Nur Für Vex100Vdi)

    ● Die Eurovent-Zertifizering ist nur gültig, wenn Originalfilter verwendet werden. ● Die Verwendung unoriginaler Filter kann zu Leckageproblemen beim VEX- Gerät sowie zu reduzierter Filtrierfunktion führen. ● EXHAUSTO empfiehlt daher, dass das Datum des Filtertausches notiert wird, damit sich einfach kontrollieren lässt, ob die Filtertauschintervalle eingehalten wurden.
  • Seite 25: Reinigung Des Heizregisters

    Wartung, Hygiene und Service 3005658-2017-06-12 5.4.3 Reinigung des Heizregisters Schritt Vorgehen Die Stromversorgung zum Gerät am Versorgungstrenner abschalten, bevor die Türen geöffnet werden. Heizregister staubsaugen. Kontrollieren, dass die Lamellen des Heizregisters nicht deformiert sind. Die Lamellen sind scharfkantig! 5.4.4 Entnahme und Reinigung der Gegenstromwärmetauscher Warnhinweise Die Wartungstüren erst nach Abschalten der Spannung an der Versorgungstrennung öffnen.
  • Seite 26 Wartung, Hygiene und Service 3005658-2017-06-12 Schritt Vorgehen Den Bypass vorsichtig herausziehen - nicht verdre- Den T-Ice Fühler aus dem Tauscher ziehen, und so platzieren, dass er beim Herausziehen des Tauschers nicht im Wege ist. Den Gegenstromtauscher ganz herausziehen. Das Gewicht des Gegenstromtauschers beach- ten, siehe technische Daten - mindestens 2 Per- sonen zum Anheben erforderlich.
  • Seite 27: Technische Daten

    Technische Daten 3005658-2017-06-12 6. Technische Daten 6.1 Gewicht, Korrosionsklasse, Temperaturbereiche etc. Gewicht Gesamtgewicht des VEX-Geräts 330 kg Türen 2 x 26 kg Gegenstromtauscher 31 kg Ventilatoreinheit 2 x 20 kg VEX für Transport durch Öffnungen (ohne Türen, Wärmetauscher 247 kg und Ventilatoreinheit) Korrosionsklasse Korrosionsklasse...
  • Seite 28 Technische Daten 3005658-2017-06-12 Motorklappe Motorklappe, Typ LS (Absperrklappe) LSR (Absperrklappe mit Rückstellfeder) LS400-24 LSR400-24 Bezeichnung LSA/LSF LSFR Motortyp NM24-F AF-24 Drehzeit 75-150 Sek. öffnen: 150 Sek. schließen: 16 Sek. Schutzart IP42 IP42 Umgebungstemperatur -20 ºC - +50 ºC -30 ºC - +50 ºC Klappentiefe 100 mm 100 mm...
  • Seite 29: Kompaktfilter

    Technische Daten 3005658-2017-06-12 6.2 Kompaktfilter Filterdaten, VEX150 Daten Einheit VEX150 Abmessungen: H x B, 1 Stck. pro Luftrichtung mm 577 x 732 577 x 732 Stärke des Kompaktfilters Filterfläche 15.7 Filterklasse Abscheidegrad nach EN779: 2012 Wirkungsgrad (Partikelgröße 0,4μm) Volumenstrom 1030 1030 Anfangsdruckverlust Empfohlener Enddruckverlust bei normalem...
  • Seite 30: Wasserheizsystem

    Anschlussmaße DN15 (½") Lamellenabstand 2.1 mm Zulässige Medientemperatur 5...95°C Empfehlung Es wird empfohlen, eine genaue Berechnung des Heizregisters anhand des Auslegungsprogramms EXselect auf www.exhausto.de durchzuführen. 6.3.1 Motorventil MVM Ventil 1.0 - 4.0 Prüfdruck 1600 kPa 1600 kPa Max. Differenzdruck 100 kPa 200 kPa Zulässige Medientemperatur...
  • Seite 31: Leistungsdiagramm

    [m Air flow rate Empfehlung Es wird empfohlen, eine genauere Berechnung der Leistung des Geräts anhand des Auslegungsprogramms EXselect auf der Homepage von EXHAUSTO durchzuführen. 6.5 Bestellung von Ersatzteilen Produktionsnum- Bei der Bestellung von Ersatzteilen ist die Produktionsnummer anzugeben. Da- mer finden durch wird gewährleistet, dass korrekte Ersatzteile geliefert werden.
  • Seite 32: Umweltdeklaration

    Technische Daten 3005658-2017-06-12 6.6 Umweltdeklaration Umweltdokumenta- Das Gerät lässt sich in die einzelnen Produktbauteile demontieren, wenn diese tion abgenutzt sind und entsorgt werden müssen. Produktbauteile Werkstoff Handling Blechteile Aluzink Wiederverwertung nach De- montage Kondensatwanne Edelstahl Wiederverwertung nach De- montage Bypassklappe, Wärme- Aluminium Wiederverwertung tauscher und Profile...
