3002422-VEX170H-HCW-2011-12-01
2.2.2 Transport mit reduziertem Gewicht.
Demontage von

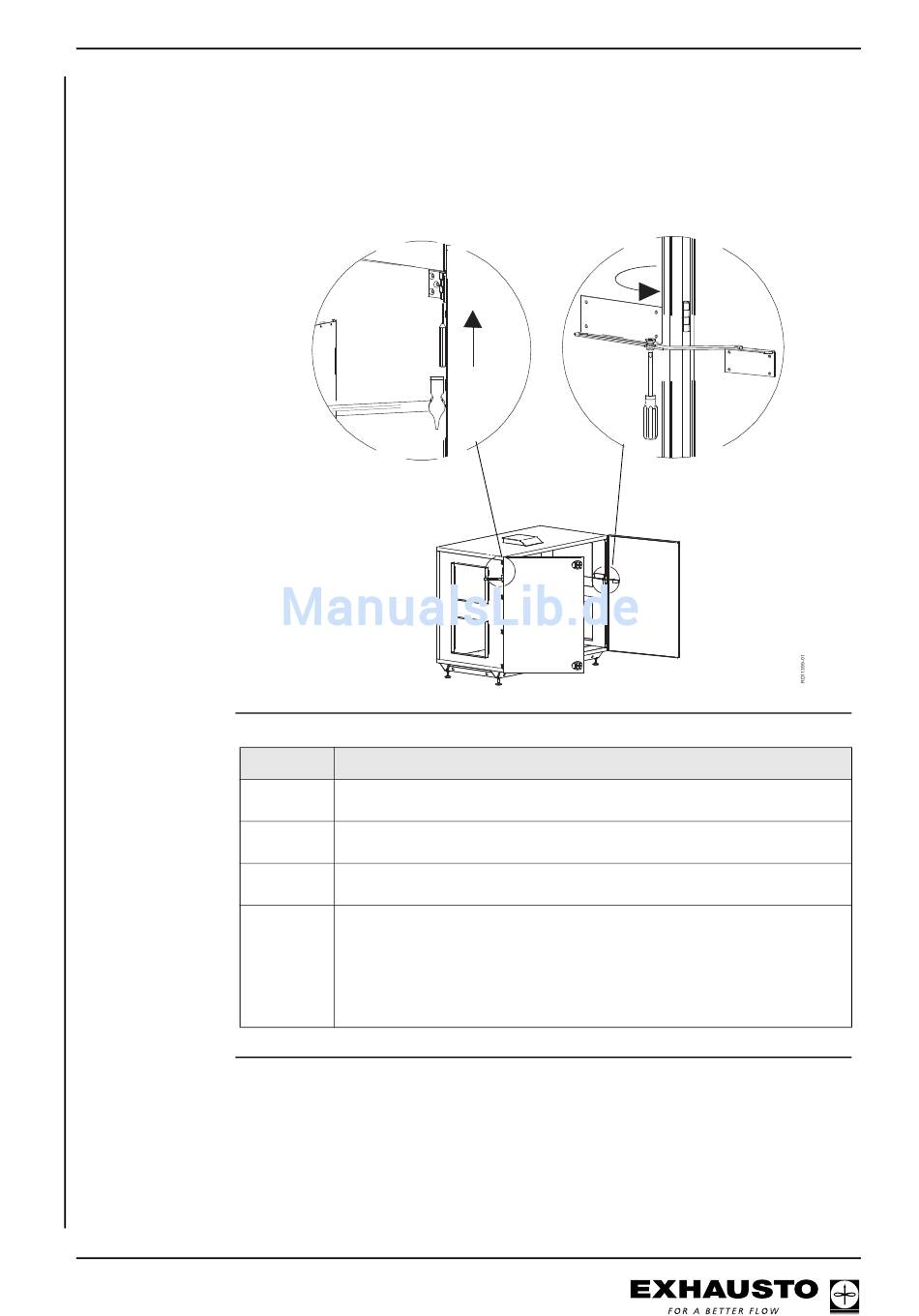

Wartungstüren wie folgt demontieren:
Wartungstüren
Demontage des
Zentrifugalrads
1
2
3
4
Kreuzstrom-
Siehe Kapitel 6 im Abschnitt "Reinigung des Kreuzstromwärmetauschers" bezüglich
tauscher
Demontage/Montage Kreuzstromwärmetauschers.
•
Beide Türen öffnen.
•
Türstoppvorrichtungen abmontieren (B).
•
Das eine der beiden mittleren Scharniere abschrauben. Mit einem kleinen Dorn
o.dgl. den Stift nach oben aus den übrigen Scharnieren schlagen. Danach
können die Wartungstüren abgehoben werden.
Detail A
Schritt
Die Festhalteschraube an der Ausziehschiene entfernen und die Schlaufen für
das Motorkabel lösen.
Die Lüftungseinheit bis zum Anschlag (zwei Schrauben) an der Ausziehschiene
herausziehen.
Das Versorgungskabel im Klemmenkasten des Motors sowie den Schlauch im
Einlass demontieren.
Die beiden Schrauben an der Ausziehschiene entfernen. Jetzt läßt sich
die Lüftungseinheit entfernen.
Hinweis: Die Ventilatoreinheiten wiegen pro Stück:
VEX170-1: 46 kg
VEX170-2: 54 kg
2 Personen beim Hochheben erforderlich.
A
Vorgehen
13/80
Handling
Detail B
B
