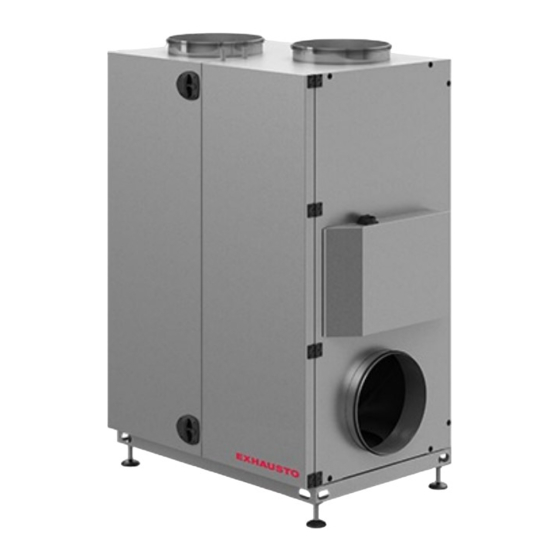

Exhausto VEX100 Serie Originalbetriebsanleitung
  1. Anleitungen
  2. Marken
  3. Exhausto Anleitungen
  4. Lüftungsanlagen
  5. VEX100 Serie
  6. Originalbetriebsanleitung

Exhausto VEX100 Serie Originalbetriebsanleitung

Für andere automatik mit wasserheizregister (hcw)
Vorschau ausblenden Andere Handbücher für VEX100 Serie:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
3004422-2019-08-28
VEX150 für andere Automatik
mit Wasserheizregister (HCW)
Produktinformation....................................... Abschnitt 1 + 6
Mechanische Montage................................. Abschnitt 2 + 3
El-Installation................................................Abschnitt 4
Wartung........................................................ Abschnitt 5
EXHAUSTO A/S
Odensevej 76
DK-5550 Langeskov
Tel. +45 65 66 12 34
Fax +45 65 66 11 10
exhausto@exhausto.dk
www.exhausto.dk
VEX150-X
Originalbetriebsanleitung

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Exhausto VEX100 Serie

Inhaltszusammenfassung für Exhausto VEX100 Serie

  • Seite 1 Wasserheizregister (HCW) Produktinformation........Abschnitt 1 + 6 Mechanische Montage......... Abschnitt 2 + 3 El-Installation..........Abschnitt 4 Wartung............Abschnitt 5 Originalbetriebsanleitung EXHAUSTO A/S Tel. +45 65 66 12 34 Odensevej 76 Fax +45 65 66 11 10 DK-5550 Langeskov exhausto@exhausto.dk www.exhausto.dk...

  • Seite 2: Inhaltsverzeichnis

    3004422-2019-08-28 1. Produktinformation 1.1. Bezeichnungen in der Anleitung................6 1.1.1. Bezeichnungen in der Anleitung..............6 1.2. Anwendung......................6 1.3. Anforderungen an die Umgebung................7 1.3.1. Platzbedarf....................... 7 1.3.2. Anforderungen an die Unterlage..............8 1.3.3. Kondensatabfluss.....................8 1.3.4. Anforderungen an das Kanalsystem..............8 1.4.
  • Seite 3 3004422-2019-08-28 6. Technische Daten 6.1. Gewicht, Korrosionsklasse, Temperaturbereiche etc........37 6.2. Panelfilter......................38 6.3. Wasserheizsystem....................39 6.4. Leistungsdiagramm.....................40 6.5. EG-Konformitätserklärung..................40 6.6. Bestellung von Ersatzteilen................40 6.7. Umweltdeklaration....................41 3/44...

  • Seite 4: Symbole, Begriffe Und Warnhinweise

    Die Sicherheit von Personen und Ausrüstung sowie einwandfreier Betrieb des VEX-Geräts wird durch Befolgen der Anweisungen dieser Betriebsanleitung er- zielt. Die EXHAUSTO A/S lehnt jegliche Haftung für Schäden ab, die auf Verwen- dung gegen die Weisungen und Anweisungen dieser Betriebsanleitung zurückzu- führen sind.
  • Seite 5 20 mm an den Stutzen montieren (gemäß EN294). Typenschild Das Typenschild des VEX-Geräts enthält fol- gende Angaben: ● VEX-Gerät Typ (1) ● Produktionsnummer (2) Hinweis Halten Sie bitte die Produktionsnummer bei Anfragen jeder Art über das Produkt bei EXHAUSTO bereit. 5/44...

  • Seite 6: Produktinformation

    1,1X 1,1Y 1.2 Anwendung Komfortlüftung Das VEX-Gerät von EXHAUSTO wird für Lüftungsaufgaben im Bereich Komfort- lüftung eingesetzt. Temperatureinsatzbereich des Geräts - siehe den Abschnitt "Technische Daten". Verbotene Anwen- Das VEX-Gerät darf nicht zum Transport von Festpartikeln oder in Bereichen mit dungsbereiche Risiko für explosive Gase benutzt werden.

  • Seite 7: Anforderungen An Die Umgebung

    Produktinformation 3004422-2019-08-28 1.3 Anforderungen an die Umgebung Positionierung Das Gerät ist für die Montage in Gebäuden vorgesehen. Outdoor VEX100H: VEX100 in Horizontalausführung ist für Außenmontage erhältlich und ist in dem Fall mit einem Dach ausgerüstet ist (Zubehör VEX100OD). 1.3.1 Platzbedarf In den folgenden Abbildungen ist der Platzbedarf angegeben, der zum Öffnen der Türen und Wartung des Gerätes einschl.

  • Seite 8: Anforderungen An Die Unterlage

    Produktinformation 3004422-2019-08-28 VEX Vertikal 1.3.2 Anforderungen an die Unterlage VEX-Gerät Horizon- Beim Aufstellen des Geräts werden folgende Anforderungen an die Unterlage ge- tal und Vertikal stellt: ● eben, ● waagerecht (± 3mm pro Meter) ● hart ● schwingungsresistent 1.3.3 Kondensatabfluss In unmittelbarer Nähe des Geräts muss für einen Kondensatabfluss gesorgt werden.

  • Seite 9: Beschreibung

    3004422-2019-08-28 Kondens Bei sehr hoher Luftfeuchte in der Fortluft/im Außenluftkanal kann es zu Kondens- bildung im Fortluftkanal kommen. EXHAUSTO empfiehlt, dass auch ein Konden- satabfluss an der tiefsten Stelle der Kanäle errichtet wird. Frischlufteinlass Der Frischlufteinlass ist mit ausreichend niedriger Luftgeschwindigkeit zu bemes- sen, so dass Regen und Schnee nicht in das Kanalsystem gelangen.
  • Seite 10 Produktinformation 3004422-2019-08-28 2,1,A 1,2,A 2,2,A 1,1,A Pos. Funktion Stutzen 2,1,A Stutzen für Außenluft. Der Stutzen lässt sich auch oben auf dem Gerät anordnen (2,1,B) Absperrklappe LS Absperrklappe - Außenluft, LSF (Zubehör) Außenluftfilter Filtriert die Außenluft Bypassklappe Bei Betrieb mit Wärmerückgewinnung ist die By- passklappe geschlossen, so dass die Luft durch den Kreuzstromtauscher geleitet wird.

  • Seite 11: Funktion

    Produktinformation 3004422-2019-08-28 Pos. Funktion Stutzen 1,2,A Stutzen für Abluft. Der Stutzen lässt sich auch oben auf dem Gerät anordnen (1,2,B) Anschlusskasten Anordnung der Klemmreihe für elektrische An- schlüsse Ausziehplatte Anordnung von Motorregelungen 11/44...

  • Seite 12: Vex Vertikal - Aufbau

    Produktinformation 3004422-2019-08-28 1.4.2 VEX Vertikal - Aufbau Aufbau des VEX- Die folgenden Abbildungen zeigen eine Übersicht über den Aufbau des VEX-Ge- Geräts räts für eine Links- und eine Rechtsausführung (gezeigt ohne Tür). 2,2,B 1,2,B 1,1,B 2,1,B 2,2,B 1,2,B 1,1,B 2,1,B 12/44...

  • Seite 13: Bauteile Des Vex-Geräts

    Produktinformation 3004422-2019-08-28 Pos. Bauteil Funktion Außenluftfilter Filtriert die Außenluft Bypassklappe Bei Betrieb mit Wärmerückgewinnung ist die By- passklappe geschlossen, so dass die Luft durch den Kreuzstromtauscher geleitet wird. Bei By- passbetrieb ist die Klappe offen, und die Luft wird am Wärmetauscher vorbeigeleitet Kondensatwanne Fängt das Kondenswasser auf und leitet es vom Kreuzstromwärmetauscher zum Kondensatab-...

  • Seite 14: Hauptabmessungen, Vex Horizontal

    Produktinformation 3004422-2019-08-28 1.5 Hauptabmessungen, VEX Horizontal VEX150H, Links Die Hauptabmessungen des Gerätes gehen aus der folgenden Abbildung hervor: 1600 1,2,B 2,1,B 2,1,A 1,2,A ½" 2,2,A 1,1,A DN32 2,2,B 835* 2,1,A 1,2,A 2,2,A 1,1,A Hinweis Die Abbildung zeigt sämtliche mögliche Stutzenanschlussmöglichkeiten. * Einen Wartungsabstand entsprechend der Gerätetiefe vor dem Gerät reservie- ren.

  • Seite 15: Hauptabmessungen, Vex Vertikal

    Produktinformation 3004422-2019-08-28 1600 2,1,B 1,2,B 2,1,A 1,2,A ½" 2,2,A 1,1,A DN32 2,2,B 835* 2,1,A 1,2,A 2,2,A 1,1,A Hinweis Die Abbildung zeigt sämtliche mögliche Stutzenanschlussmöglichkeiten. * Einen Wartungsabstand entsprechend der Gerätetiefe vor dem Gerät reservie- ren. ** Eine lichte Höhe von mindestens 300 mm für Wartung reservieren. 1.6 Hauptabmessungen, VEX Vertikal VEX150V, Links Die Hauptabmessungen des Gerätes gehen aus der folgenden Abbildung hervor:...
  • Seite 16 Produktinformation 3004422-2019-08-28 1200 2,1,A ½" 1,2,A 2,2,A 1,2,B 2,2,B 95** 2,1,B 1,1,B DN32 2,1,A 1,2,A 2,2,A Hinweis Die Abbildung zeigt sämtliche mögliche Stutzenanschlussmöglichkeiten. * Einen Wartungsabstand entsprechend der Gerätetiefe vor dem Gerät reservie- ren. ** Eine lichte Höhe von mindestens 300 mm für Wartung reservieren. VEX150V, Right Die Hauptabmessungen des Gerätes gehen aus der folgenden Abbildung hervor: 16/44...
  • Seite 17 Produktinformation 3004422-2019-08-28 1200 2,1,A 1,2,A ½" 2,2,A 1,2,B 2,2,B 95** 2,1,B 1,1,B 2,1,A DN32 1,2,A 2,2,A Hinweis Die Abbildung zeigt sämtliche mögliche Stutzenanschlussmöglichkeiten. * Einen Wartungsabstand entsprechend der Gerätetiefe vor dem Gerät reservie- ren. ** Eine lichte Höhe von mindestens 300 mm für Wartung reservieren. 17/44...

  • Seite 18: Handling

    Handling 3004422-2019-08-28 2. Handling 2.1 Auspacken Lieferung Die Lieferung umfasst: ● VEX-Gerät ● Mitgeliefertes Zubehör (geht aus der Ankreuzliste auf der Vorderseite dieser Anleitung hervor). Verpackung Bei der Lieferung ist das Gerät auf einer Einwegpalette befestigt und in Klarsicht- folie verpackt. Hinweis Nach Entfernen der Folie ist das VEX-Gerät gegen Schmutz und Staub zu schützen:...

  • Seite 19: Transport Der Geräte Vertikal

    Handling 3004422-2019-08-28 Verfahren Abbildung Gabelhubwagen oder Stapler: Das VEX-Gerät auf der Einweg- palette anheben. ACHTUNG!: Falls die Einwegpa- lette nicht benutzt werden kann, müssen die Gabeln des Hubge- räts eine ausreichende Länge haben, um eine Beschädigung des Gerätebodens zu vermei- den.

  • Seite 20: Transportmaße

    Handling 3004422-2019-08-28 Verfahren Abbildung Gabelhubwagen oder Stapler: Das VEX-Gerät auf der Einweg- palette anheben. ACHTUNG!: Falls die Einwegpa- lette nicht benutzt werden kann, müssen die Gabeln des Hubge- räts eine ausreichende Länge haben, um eine Beschädigung des Gerätebodens zu vermei- den.

  • Seite 21: Transport Mit Reduziertem Gewicht

    Handling 3004422-2019-08-28 Breite Die folgende Übersicht zeigt die erforderliche Breite für die Passage des VEX-Ge- rätes: Bei einer Passagenbreite dann... von...*) unter 785 mm ist Passage nicht möglich. zwischen 785 - 835 mm sind die Türen zu demontieren, vgl. den unten- stehenden Abschnitt.
  • Seite 22 Handling 3004422-2019-08-28 VEX Horizontal und Die Wartungstüren wie folgt demontieren: Vertikal: Demontage ● Beide Türen öffnen. der Wartungstüren ● Mit einem kleinen Dorn o.dgl. den Stift nach oben aus den Scharnieren (A) schlagen. Danach können die Wartungstüren abgenommen werden. Hori- zontal Detail A Vertikal...
  • Seite 23 Handling 3004422-2019-08-28 Demontage der Ventilatoreinheit Schritt Vorgehen Die Festhalteschraube an der Ausziehschiene entfernen und die Schlaufen für das Motorka- bel lösen. Die Lüftungseinheit bis zum Anschlag (zwei Schrauben) an der Ausziehschiene heraus- ziehen. Das Motorkabel in der Motorregelung auf der Ausziehplatte demontieren und es durch die Gummitüllen zum Motor verlegen.
  • Seite 24 Handling 3004422-2019-08-28 Demontage der Ventilatoreinheit Schritt Vorgehen Die Festhalteschraube an der Auszieh- schiene entfernen und die Schlaufen für das Motorkabel lösen. Die Lüftungseinheit bis zum Anschlag (zwei Schrauben) an der Ausziehschiene heraus- ziehen. Das Motorkabel in der Motorregelung auf der Ausziehplatte demontieren und es durch die Gummitüllen zum Motor verlegen.

  • Seite 25: Mechanische Montage

    Nach dem Aufstellen kontrollieren, dass das VEX-Gerät waagerecht steht. 3.1.2 Aufstellung auf Montagesockel Der Montagesockel von EXHAUSTO ermöglicht eine korrekte Aufstellung des VEX- Geräts. Der Sockel ist mit einstellbaren Schraubfüßen ausgerüstet, damit das Lüf- tungsgerät auf einer unebenen Unterlage (+/- 20 mm pro Meter) aufgestellt werden kann.
  • Seite 26 Der Siphon-Geruchverschluss ist einfach zu installieren und wartungsfreundlich. Geruchverschluss (Zubehör) Lösung mit HT-Rohr Wenn diese Lösung benutzt wird, sind HT-Rohre zu benutzen (HT, DN32, DIN4102), (keine EXHAUSTO-Lieferung). Hinweis: Wird das VEX-Gerät auf einem Montagesockel montiert, reicht die Höhe für die Montage eines Geruchverschlusses aus. 26/44...

  • Seite 27: Wasserheizregister

    Mechanische Montage 3004422-2019-08-28 3.3 Wasserheizregister 3.3.1 Prinzip für den Anschluss eines Wasserheizregisters Mischschleife Die untenstehenden Skizzen sind nur Prinzipskizzen. Die Bemessung von Venti- len, Rohren u.a.m. sowie der Anschluss des Wasserheizregisters müssen stets von autorisiertem Personal nach den jeweils geltenden gesetzlichen Vorschriften ausgeführt werden.

  • Seite 28: Mvm-Ventil

    III - B Umwälzpumpe * I - AB Druckausgleichsregler* Schmutzfänger* *) Keine EXHAUSTO-Lieferung (siehe auch die technischen Daten in Abschnitt 7). Entlüftung Nachdem das Register im Heizkreis angeschlossen ist: ● Das System durch die obere Entlüftungsschraube am Wasserheizregister gründlich entlüften Keine Entlüftung...
  • Seite 29 Mechanische Montage 3004422-2019-08-28 Regelfähigkeit Die Regelfähigkeit des Motorventils ist bei einem Differenzdruck im Bereich 5-20 kPa am besten. Siehe bitte den Abschnitt "Technische Daten" für die Berechnung des K Wärmeversorgung Die Wärmeversorgung muss konstant sein. MVM-OD, Ventil für VEX Horizontal: Wenn MVM_OD benutzt wird (MVM für Außenmontage), gehö- Außenmontage ren eine Abschirmung und Isolierung zum Lieferumfang.

  • Seite 30: El-Installation

    El-Installation 3004422-2019-08-28 4. El-Installation 4.1 El-Installation Siehe die beigelegte Anleitung “El-Installationsanleitung für VEX150-X mit Wasser- heizregister”. 30/44...

  • Seite 31: Wartung, Hygiene Und Service

    ● Die Eurovent-Zertifizering ist nur gültig, wenn Originalfilter verwendet werden. ● Die Verwendung unoriginaler Filter kann zu Leckageproblemen beim VEX- Gerät sowie zu reduzierter Filtrierfunktion führen. ● EXHAUSTO empfiehlt daher, dass das Datum des Filtertausches notiert wird, damit sich einfach kontrollieren lässt, ob die Filtertauschintervalle eingehalten wurden.

  • Seite 32: Hygiene (Gilt Nur Für Vex100Vdi)

    Wartung, Hygiene und Service 3004422-2019-08-28 5.2 Hygiene (gilt nur für VEX100VDI) Hygienerichtlinie Zur Einhaltung der Hygienerichtlinie VDI6022 ist VEX100 so konstruiert dass: VDI6022 ● die Entstehung von Bakterien und Schmutz auf ein Minimum reduziert ist ● optimale Reinigung durchgeführt werden kann Filter ePM Zur Einhaltung von VDI 6022 muss der Filter an der Außenluftseite mindestens ein 55% Filter (F7) sein.

  • Seite 33: Reinigung Des Kreuzstromtauschers

    Wartung, Hygiene und Service 3004422-2019-08-28 5.3.4 Reinigung des Kreuzstromtauschers Schritt 1-9 Vorgehen Die Stromversorgung zum Gerät am Versorgungstrenner abschalten, bevor die Türen ge- öffnet werden. Den Kreuzstromtauscher etwas vom VEX-Gerät herausziehen, und den Stecker am By- passmotor demontieren. Den Splint unter dem Stecker mit einem Schraubenzieher unten halten, siehe Fotos: Den Kreuzstromtauscher herausnehmen.

  • Seite 34: Durchflussmessung

    Wartung, Hygiene und Service 3004422-2019-08-28 5.4 Durchflussmessung 5.4.1 Ermittlung von Luftmenge und Druck Luftmenge und Druckverlust über die Filter anhand der Formeln in der Tabelle ermit- teln. Luftmenge: Den Volumenstrom q (l/s, m /h) auf der Grundlage des Differenzdrucks Δp [Pa] able- Abluft Δp...
  • Seite 35 Wartung, Hygiene und Service 3004422-2019-08-28 Zuluft Luftmengendiagramm für Zuluft: 35/44...
  • Seite 36 Wartung, Hygiene und Service 3004422-2019-08-28 Abluft Luftmengendiagramm für Abluft: 36/44...

  • Seite 37: Technische Daten

    Technische Daten 3004422-2019-08-28 6. Technische Daten 6.1 Gewicht, Korrosionsklasse, Temperaturbereiche etc. Gewicht Gesamtgewicht des VEX-Geräts 278 kg Türen 2 x 18 kg Kreuzstromtauscher 38 kg Ventilatoreinheit 2 x 20 kg VEX für Transport durch Öffnungen (ohne Türen, Wärmetauscher 164 kg und Ventilatoreinheit) Korrosionsklasse Korrosionsklasse...

  • Seite 38: Panelfilter

    Technische Daten 3004422-2019-08-28 6.2 Panelfilter VEX150 Ein- Daten heit 50% ePM Abmessungen: H x B, 1 Stck. pro Luftrichtung 577 x 732 Stärke des Panelfilters Temperaturbeständig bis °C Filterklasse gem. ISO 16890 50% ePM Filterklasse gem. EN 779 Enddruckverlust Als Enddruckverlust über den Filter wird der kleinste der folgenden Werte empfoh- len: ●...

  • Seite 39: Wasserheizsystem

    3000 kPa Max. Arbeitsdruck 1000 kPa Anzahl Rohrreihen 2 Stck. Anzahl Kreise 5 Stck. Anschlussmaße DN15 (½") Lamellenabstand 2.1 mm Zulässige Medientemperatur 5...95°C Empfehlung Es wird empfohlen, eine genaue Berechnung des Heizregisters anhand des Auslegungsprogramms EXselect auf www.exhausto.de durchzuführen. 39/44...

  • Seite 40: Leistungsdiagramm

    Auslegungsprogramms EXselect auf der Homepage von EXHAUSTO durchzuführen. 6.5 EG-Konformitätserklärung Das Dokument befindet sich innen an der Tür des VEX-Geräts. Sie finden es auch auf der Webseite von EXHAUSTO, indem Sie unter der Dokumenten- oder Auftrags- nummer suchen. 6.6 Bestellung von Ersatzteilen Produktionsnum- Bei der Bestellung von Ersatzteilen ist die Produktionsnummer anzugeben.

  • Seite 41: Umweltdeklaration

    Technische Daten 3004422-2019-08-28 Kontakt: Kontaktieren Sie bitte die Kundendienstabteilung Ihres EXHAUSTO-Fachhändlers vor Ort zwecks Bestellung von Ersatzteilen. Die Kontaktinformationen entnehmen Sie bitte der Rückseite dieser Anleitung. Siehe evtl. den Abschnitt ”Aufbau”, um einen Überblick über die Bezeichnung und die Position am VEX-Gerät zu bekom- men.
