3.3 PWW-Heizregister

Hinweis Siehe auch die technischen Daten in Abschnitt 8.

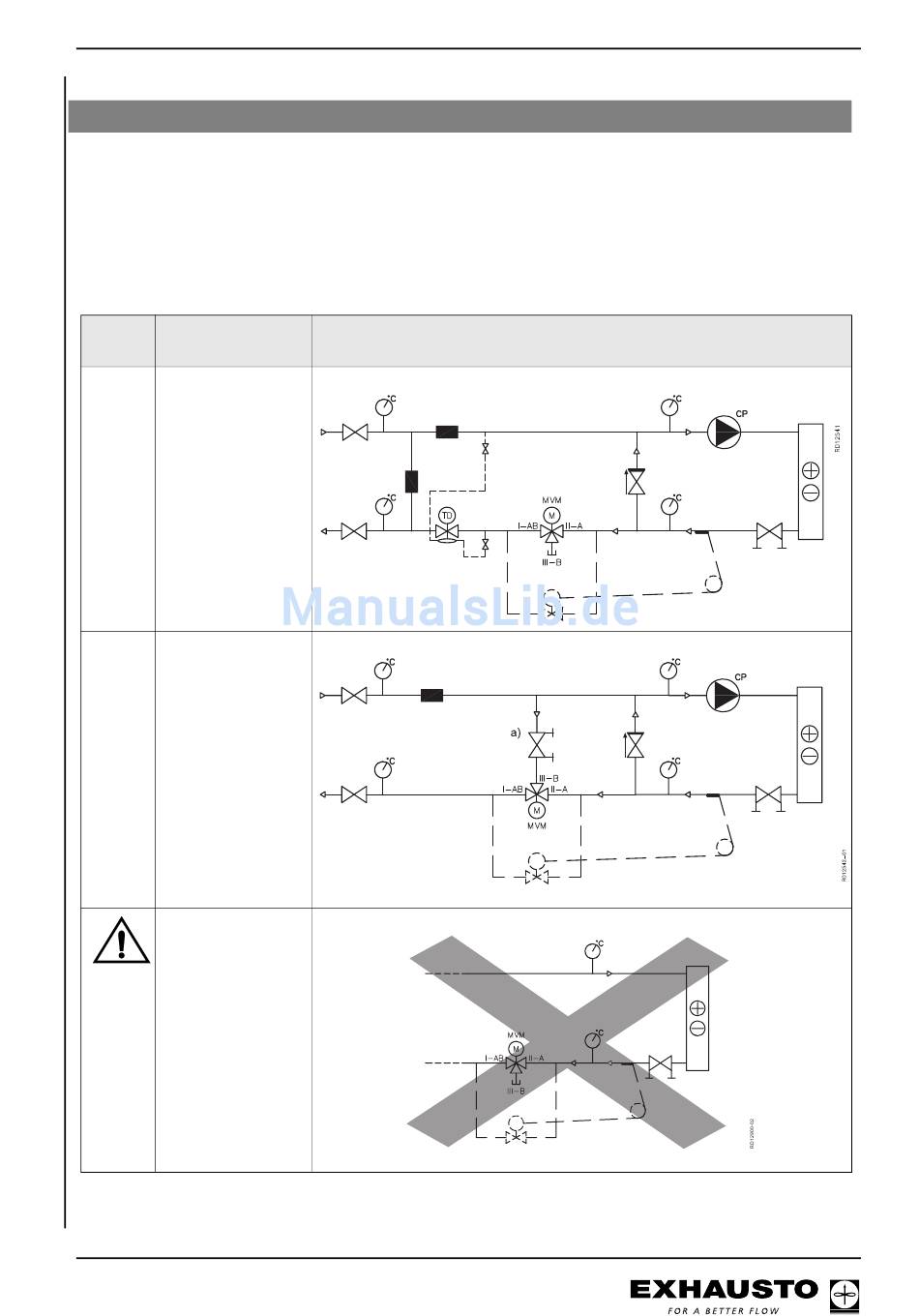

3.3.1 Prinzip für den Anschluß eines PWW-Heizregisters
Mischschleife Die untenstehenden Skizzen sind nur Prinzipskizzen. Die Bemessung der Ventile des
Rohrnetzes u.a.m. sowie der Anschluß des PWW-Heizregisters müssen stets von
autorisiertem Personal nach den jeweils geltenden gesetzlichen Vorschriften vor-
genommen werden.
Misch-
Prinzip
schleife
Variabler
Volumenstrom im
Primärkreis
(Versorgung) und
1
konstanter
Volumenstrom im
Sekundärkreis
( ).
VEX
Konstanter
Volumen-strom im
Primär-
(Versorgung) und
2
im Sekundärkreis
( ).
VEX
a) Das Ventil ist auf
der Grundlage der
im Primärkreis
erwünschten
Wassermenge ohne
Wärmebedarf
einzustellen.
Das Heizregister
nichtwie folgt
anschließen!
Anschluss ohne
Umwälzpumpe
bedeutet Risiko für
Frostsprengung.
Prinzipskizze
15/80
Mechanische Montage
