Exhausto VEX170 Horizontal Betriebsanleitung Seite 5

3002422-VEX170H-HCW-2011-12-01

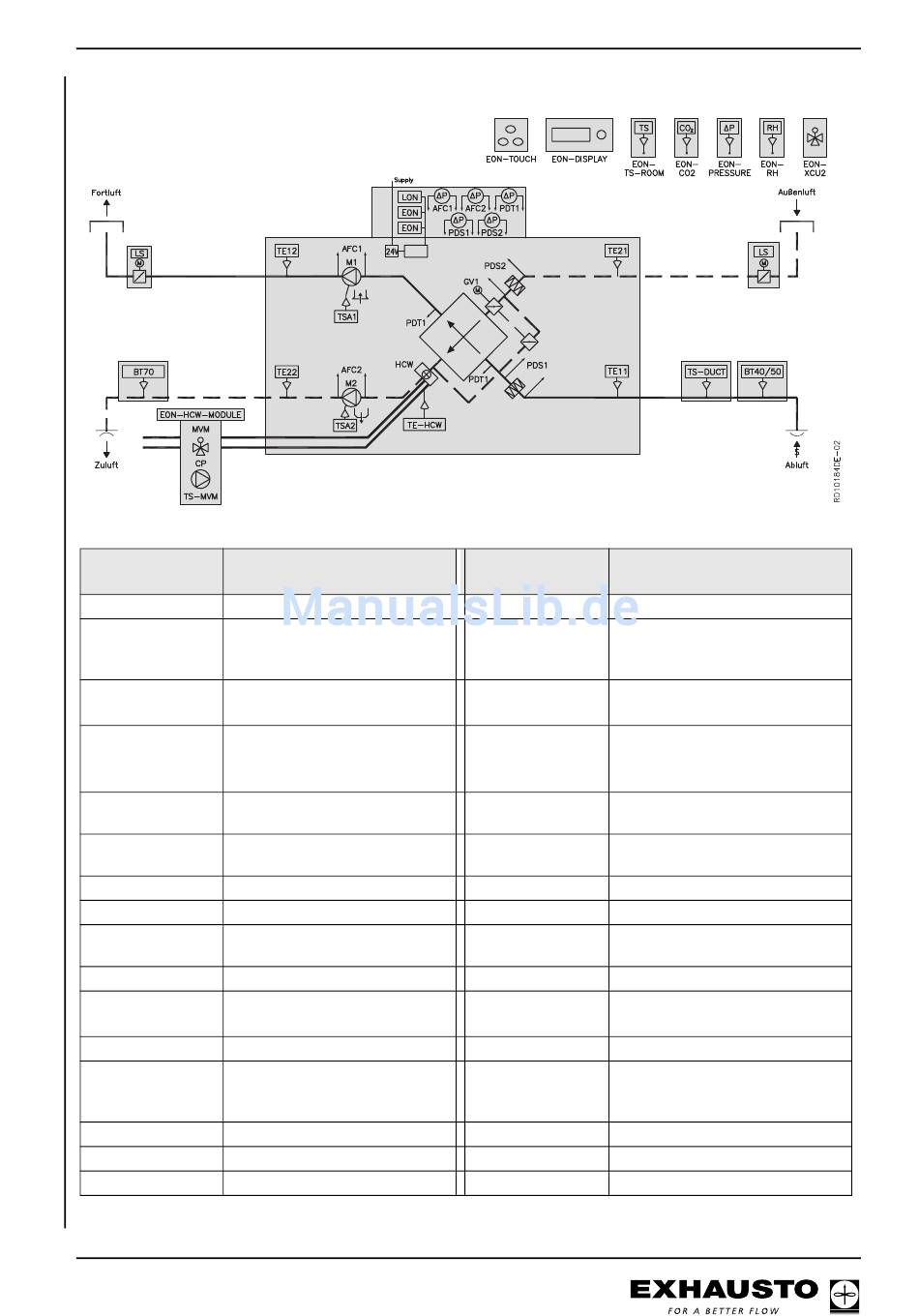

Bezeichnungen in der Anleitung
Komponenten- Funktion
bezeichnung
PWW-Heizregister
HCW
Temperaturfühler am
TE-HCW
Rücklaufrohr des PWW-
Heizregisters (intern)
Bypaßklappe
GV1
Filterwächter Abluft
PDS1
Filterwächter Außenluft
PDS2
Druckmessung Kreuzstrom-
PDT1
wärmetauscher (Vereisung)
Luftmengenregelung Abluft
AFC1
Luftmengenregelung Zuluft
AFC2
Abluftmotor
M1
Zuluftmotor
M2
Überhitzung Abluftmotor
TSA1
Überhitzung Zuluftmotor
TSA2
Temperaturfühler Abluft
TE11
Temperaturfühler Außenluft
TE21
Temperaturfühler Forluft
TE12
Tempeaturfühler Zuluft
TE22
Komponenten-
bezeichnung
EON-DISPLAY
EON-TOUCH
EON-TS-ROOM/
EON-TS-DUCT
EON-CO2-
ROOM/
EON-CO2-DUCT
EON-PRESSURE
EON-RH-ROOM
LSF/LSFR
LSA/LSAR
BT40/BT50
BT70
EON-HCW-
MODULE
MVM
TS-MVM
CP
5/80
Funktion
DISPLAY-Panel
TOUCH-Panel
Temperaturfühler Raum/
Abluftkanal
CO² Fühler Raum/Abluftkanal
Druckfühler für Konstant
druckregelung
Feuchtefühler Raum
Absperrklappe Außenluft
Absperrklappe Fortluft
Brandthermostat 40°C/50°C
(Abluft)
Brandthermostat 70°C (Zuluft)
Anschlußkasten für MVM, CP
und TS-MVM.
Motorventil
Tempearturfühler an externen
Rohranschlüssen des PWW-
Heizregisters
Umwälzpumpe
