3004430-2014-09-03
El-Installationsanleitung
VEX170HX für andere Automatik
El-Installation.................................................Abschnitt 1 + 2
EXHAUSTO A/S
Odensevej 76
DK-5550 Langeskov
ON
Tel. +45 65 66 12 34
Fax +45 65 66 11 10
exhausto@exhausto.dk
www.exhausto.dk

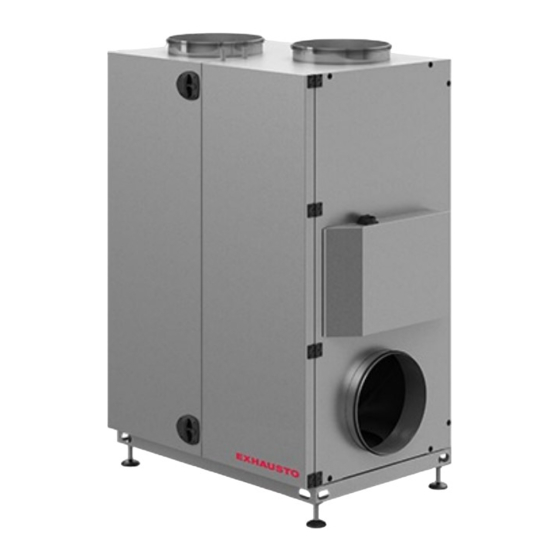

VEX170HX
Originalbetriebsanleitung
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Exhausto VEX100 Serie
Inhaltszusammenfassung für Exhausto VEX100 Serie
- Seite 1 VEX170HX 3004430-2014-09-03 El-Installationsanleitung VEX170HX für andere Automatik El-Installation..........Abschnitt 1 + 2 Originalbetriebsanleitung EXHAUSTO A/S Tel. +45 65 66 12 34 Odensevej 76 Fax +45 65 66 11 10 DK-5550 Langeskov exhausto@exhausto.dk www.exhausto.dk...
- Seite 2 3004430-2014-09-03 1. Anschluss an Versorgungsspannung 1.1. Anschlussdiagramm für VEX mit Motorregelung (MC)........4 1.1.1. Funktion des Alarmrelais.................6 2. Installation des VEX-Geräts 2.1. Umfang der Installation..................7...
- Seite 3 Nichtbeachtung von Anweisungen, die mit einem Gefahrensym- bol gekennzeichnet sind, ist mit Risiko für Personen- bzw. Sach- schäden verbunden. Versorgungstren- Die EXHAUSTO A/S weist darauf hin, dass die Richtlinie Maschi- nung nen die Montage einer Versorgungstrennung bei der festen In- stallation des Gerätes vorschreibt.
-
Seite 4: Anschluss An Versorgungsspannung
Anschluss an Versorgungsspannung 3004430-2014-09-03 1. Anschluss an Versorgungsspannung 1.1 Anschlussdiagramm für VEX mit Motorregelung (MC) Diagramm 3 x 400V Das folgende Diagramm zeigt den Anschluss von Versorgungsspannung an Mo- torregelung und Bypassklappen. Erläuterung zum Di- agramm Bezeichnung Erläuterung Regelsignal für Motorregelung Motor M1 (Fortluft/Abluft) Regelsignal für Motorregelung Motor M2 (Zuluft/Außenluft) Regelsignal für Bypassklappe 1 (Zuluft/Außenluft) Regelsignal für Bypassklappe 2 (Zuluft/Außenluft) - Seite 5 Anschluss an Versorgungsspannung 3004430-2014-09-03 El-Daten Die untenstehende Tabelle zeigt den max. Phasenstrom. Versorgungsspan- Max. nung Phasenstrom Pha- Pha- (gesamt) sen- sen- strom strom VEX170 3 x 400 V + N + PE 19 A 9,5 A 9,5 A Hinweis Die Stromaufnahme erfolgt von drei Phasen, und sie ist nicht sinusförmig.
-
Seite 6: Funktion Des Alarmrelais
Anschluss an Versorgungsspannung 3004430-2014-09-03 1.1.1 Funktion des Alarmrelais Beschreibung Abbildung Aus der Abbildung geht hervor, welche beiden Klemmen von der Motorre- gelung zu der Klemmreihe im Anschlusskasten ge- führt werden sollen. Motorregelung: Klemme 19-20 und Klemme 25-26 Position des Alarmrelais bei Stromausfall o.dgl. -
Seite 7: Umfang Der Installation
● Versorgungsspannung für Motoren und Motorregelung (MC) ● Regelsignale für die Motorregelung (MC) und das Alarmrelais ● Regelsignal für die Bypassklappe ● Die Motorregelung ist von EXHAUSTO vorprogrammiert und mit Überlas- Hinweis tungsschutz ausgerüstet. ● Die Motorregelung ist gegen Kurzschluss zu schützen Für weitere technische Daten siehe bitte den Abschnitt “Technische Daten”...
