4.4 Anschluß an Klemmen EON-intern
Die Klemmen EON-intern werden für den Anschluß folgender Bauteile benutzt:

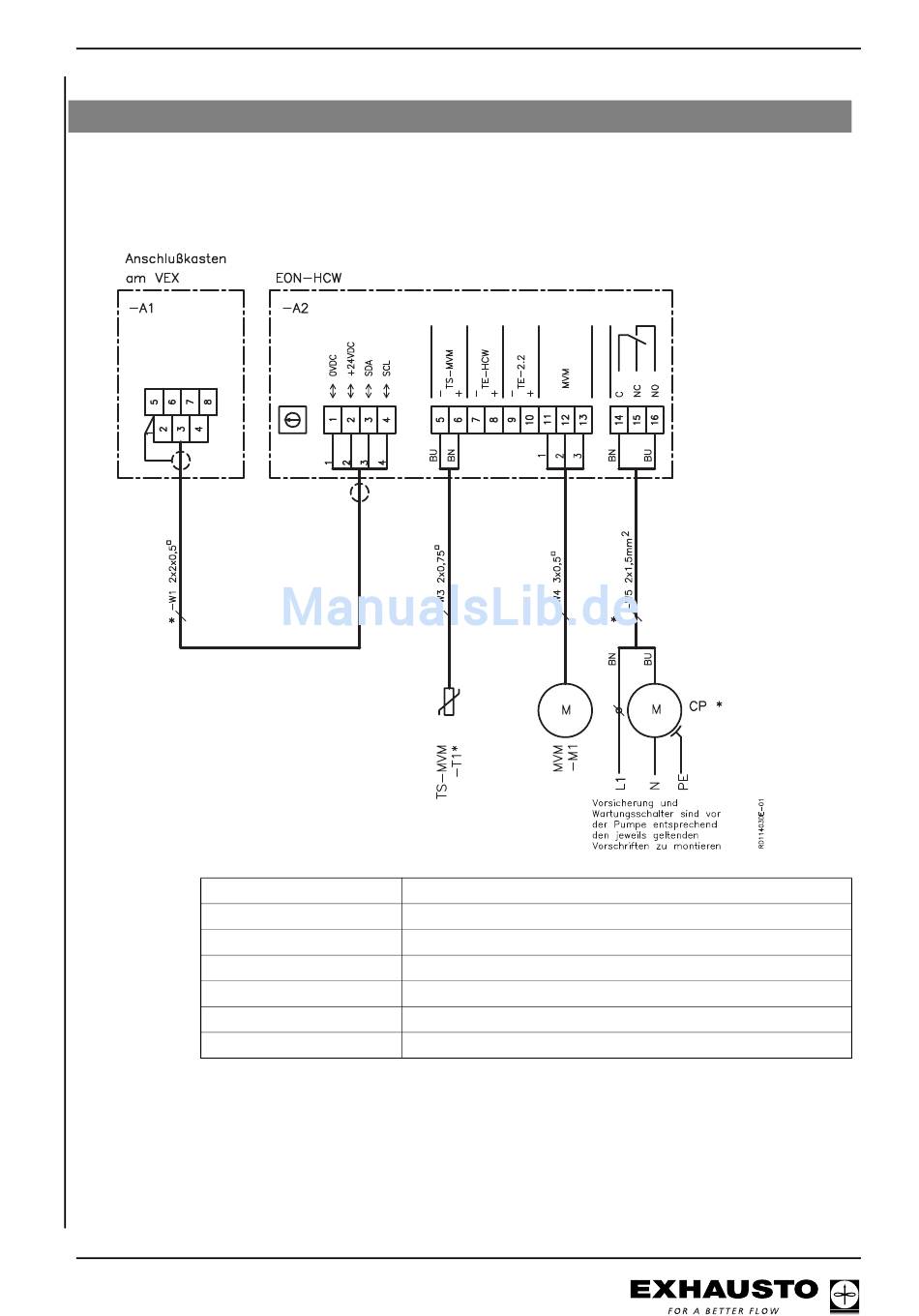

Diagramm Der Anschluß muß nach untenstehendem Diagramm erfolgen (der Anschluß von
Standardbauteilen ist auch im Anschlußdiagramm für den Anschlußkasten gezeigt):
-A1
-A2
-E1
-W1, -W3, -W4, -W5
-T1
-M1
CP
• HCW-Modul (Motorventil, Umwälzpumpe, Temperaturfühler).
Anschlußkasten.
EON-HCW-Modul zur Steuerung von Heizventil und Pumpe.
Klemmenkasten.
Versorgungskabel.
TS-MVM Temperaturfühler (Zubehör, keine Standardlieferung)
MVM Motorventil.
Umwälzpumpe
25/80
El-Installation
* Keine EXHAUSTO-
Lieferung
