4.5 Anschluß an Klemmen EON-extern
Die Klemmen EON-extern werden für den Anschluß folgender Bauteile benutzt:

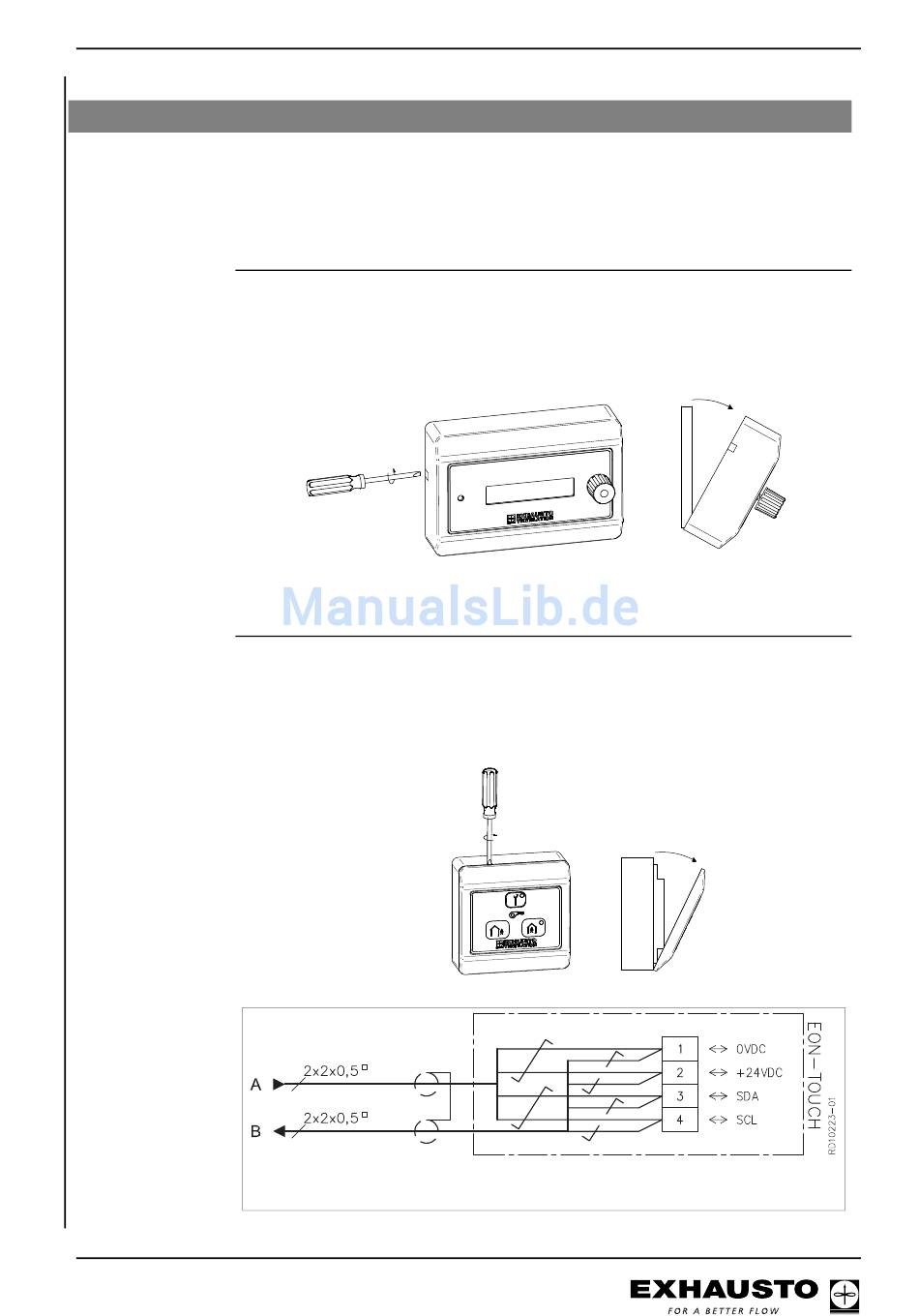

4.5.1 Anschluß des DISPLAY-Panels
Die Montageplatte ist auf einer ebenen Unterlage zu montieren.
Das DISPLAY-Panel wie folgt von der Montageplatte trennen: Einen Schraubenzieher
vorsichtig in die Öffnungen an der rechten und linken Seite des Panels stecken und das
Panel von der Montageplatte lösen. Danach läßt sich das Panel entfernen.
Hinweis Bei Lieferung ab Werk ist das DISPLAY-Panel am Gerät angeschlossen.
Bei extermen Anschluß: siehe den Abschnitt "Anschlußdiagramm für Spannungs-
versorgung und externen Anschlußkasten".
4.5.2 Anschluß des TOUCH-Panels
Das TOUCH-Panel läßt sich nach Demontage des Rahmens vom Montagesockel
entfernen. Hinter dem Rahmen befinden sich die beiden Schrauben, mit denen der
Einsatz befestigt ist. Nach Lösen dieser Schrauben läßt sich der Einsatz vorsichtig
demontieren
Diagramm Das TOUCH-Panel nach untenstehendem Diagramm anschließen:
• TOUCH-Panel (EON-TOUCH-6/8)
• DISPLAY-Panel (EON-DISPLAY-8)
• EON-PRESSURE
• EON-CO2
• EON-RH
A : Vom vorigen EON-modul oder externen Anschlußkasten
B : Zum nächsten EON-Modul
