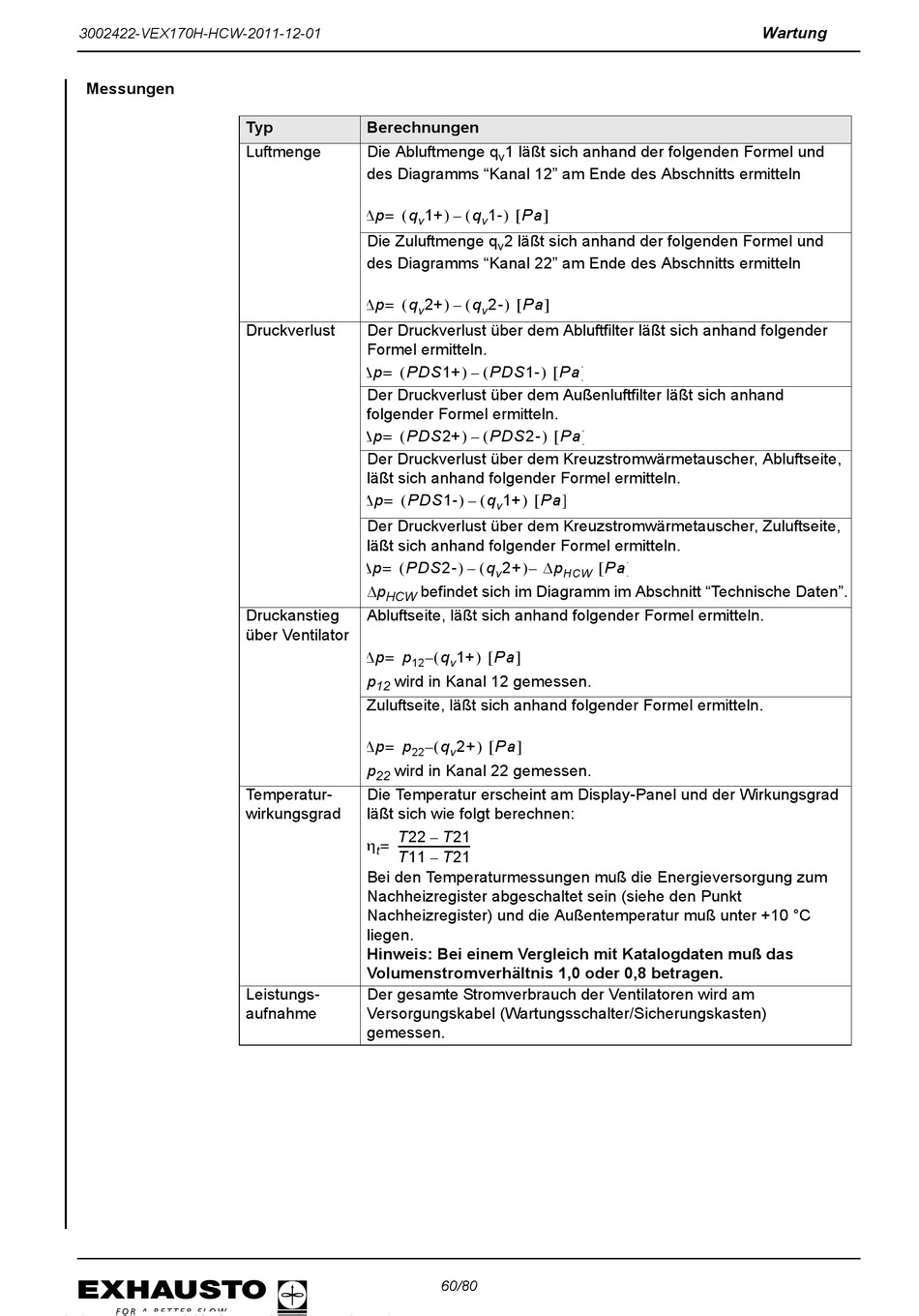

Messungen
Typ
Luftmenge
Druckverlust
Druckanstieg
über Ventilator
Temperatur-
wirkungsgrad
Leistungs-
aufnahme
Berechnungen
Die Abluftmenge q 1 läßt sich anhand der folgenden Formel und
v
des Diagramms "Kanal 12" am Ende des Abschnitts ermitteln
p     Pa 
q 1+ q 1-
= –
v v
Die Zuluftmenge q 2 läßt sich anhand der folgenden Formel und
v
des Diagramms "Kanal 22" am Ende des Abschnitts ermitteln
p     Pa 
q 2+ q 2-
= –
v v
Der Druckverlust über dem Abluftfilter läßt sich anhand folgender
Formel ermitteln.
p   
PDS1+ PDS1-
= –
Der Druckverlust über dem Außenluftfilter läßt sich anhand
folgender Formel ermitteln.
p   
PDS2+ PDS2-
= –
Der Druckverlust über dem Kreuzstromwärmetauscher, Abluftseite,
läßt sich anhand folgender Formel ermitteln.
p     Pa 
PDS1- q 1+
= –
v
Der Druckverlust über dem Kreuzstromwärmetauscher, Zuluftseite,
läßt sich anhand folgender Formel ermitteln.
p     p
PDS2- q 2+
= – –
v
p
befindet sich im Diagramm im Abschnitt "Technische Daten".
HCW
Abluftseite, läßt sich anhand folgender Formel ermitteln.
p   Pa  
p q 1+
= –
12 v
p wird in Kanal 12 gemessen.
12
Zuluftseite, läßt sich anhand folgender Formel ermitteln.
p   Pa  
p q 2+
= –
22 v
p wird in Kanal 22 gemessen.
22
Die Temperatur erscheint am Display-Panel und der Wirkungsgrad
läßt sich wie folgt berechnen:
T22 T21
–

-------------------------- -
=
t
T11 T21
–
Bei den Temperaturmessungen muß die Energieversorgung zum
Nachheizregister abgeschaltet sein (siehe den Punkt
Nachheizregister) und die Außentemperatur muß unter +10 °C
liegen.
Hinweis: Bei einem Vergleich mit Katalogdaten muß das
Volumenstromverhältnis 1,0 oder 0,8 betragen.
Der gesamte Stromverbrauch der Ventilatoren wird am
Versorgungskabel (Wartungsschalter/Sicherungskasten)
gemessen.
