3002422-VEX170H-HCW-2011-12-01

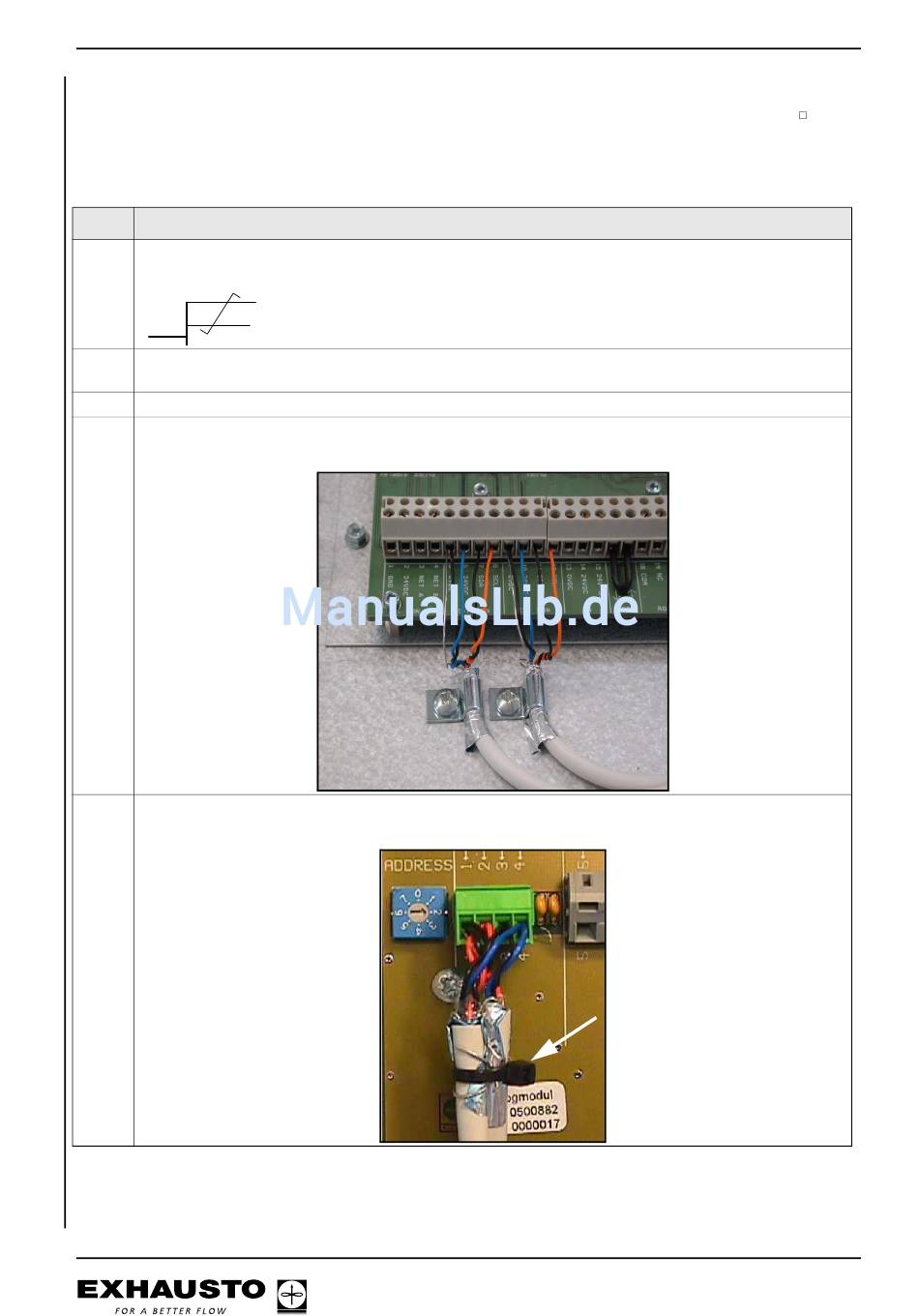

4.3.4 Elektrischer Anschluß des EON-BUS
Kabeltyp
Für den EON-Bus wird ein geschirmtes Twisted Pair-Kabel vom Typ 2 x 2 x 0,5 be-
nutzt.
Anschluß
Leiter und Abschirmung sind korrekt anzuschließen wie im untenstehenden Schema
beschrieben.
Schritt
1
Den 0V-Leiter und den 24V-Leiter zusammenwinden..
SCL und SDA ebenfalls zusammenwinden.
2
Die Leiter des EON-Busses in korrekter Länge abisolieren; darauf achten, daß sie nicht beschädigt
werden und abbrechen.
3
Alle Schrauben des EON-Steckers anziehen.
4
Die Abschirmung des EON-Busses korrekt im Anschlußkasten anschließen. Den Abschirmungsdraht an
die 0V Leiter anschließen.
5
Die Abschirmung des EON-Busses zu den einzelnen Modulen weiterführen. Folie mit einem Kabelbinder
zusammenklemmen.
Vorgehen
B
24/80
El-Installation
