Bedarfsregelung Über Konstantdruckregelung - Exhausto VEX170 Horizontal Betriebsanleitung

3002422-VEX170H-HCW-2011-12-01
...Schema Beim Einstellen von Adresse und Funktion an den TOUCH-Panels folgendes Schema
ausfüllen ausfüllen::
Bedieneinheit Nr.

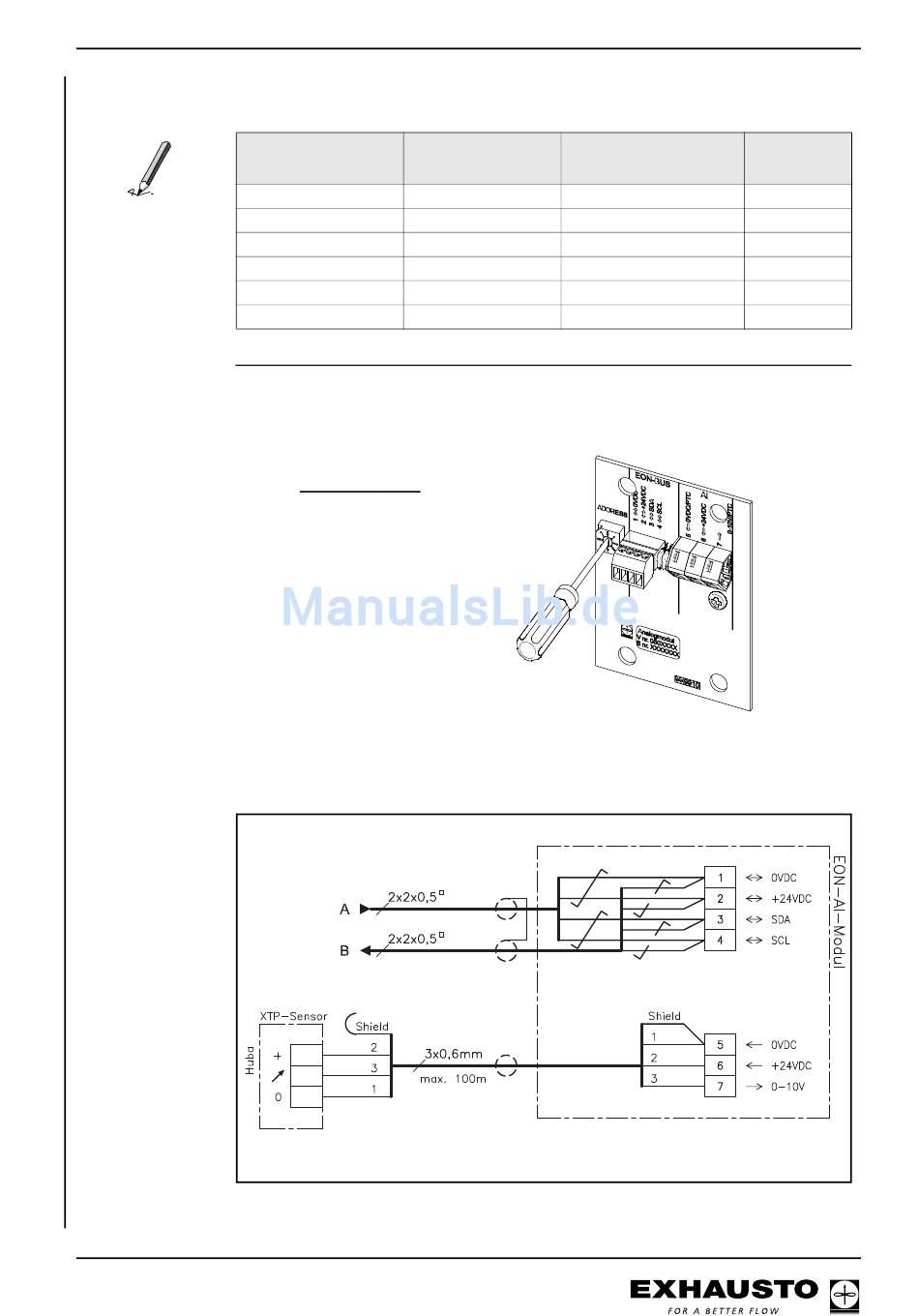

4.5.4 Bedarfsregelung über Konstantdruckregelung
Einstellung und Anschluß von Adresse am Analogmodul EON-PRESSURE:
Einstellung von
Adresse 0 oder 1
Hinweis Nach dem Einstellen ist die Hauptversorgung abzuschalten und die Anlage erneut
einzuschalten. Ferner sollte das Label oben auf dem Modul ausgefüllt werden.
Anschluß
EON-PRESSURE
In Raum...
EON-PRESSURE:
Adresse 0
Druckmessung Abluftkanal
0...10V = 0...500Pa
Adresse 1
Druckmessung Zuluftkanal
0...10V = 0...500Pa
29/80
El-Installation
Adresse eingestellt
auf...
A: Vom vorigen EON-Modul
B: Zum nächsten EON-Modul
Funktion
