Erläuterung zum
Diagramm
Hinweis Den Lieferumfang der Zubehörkomponenten entnehmen Sie bitte der Ankreuzliste auf
der Vorderseite dieser Anleitung.

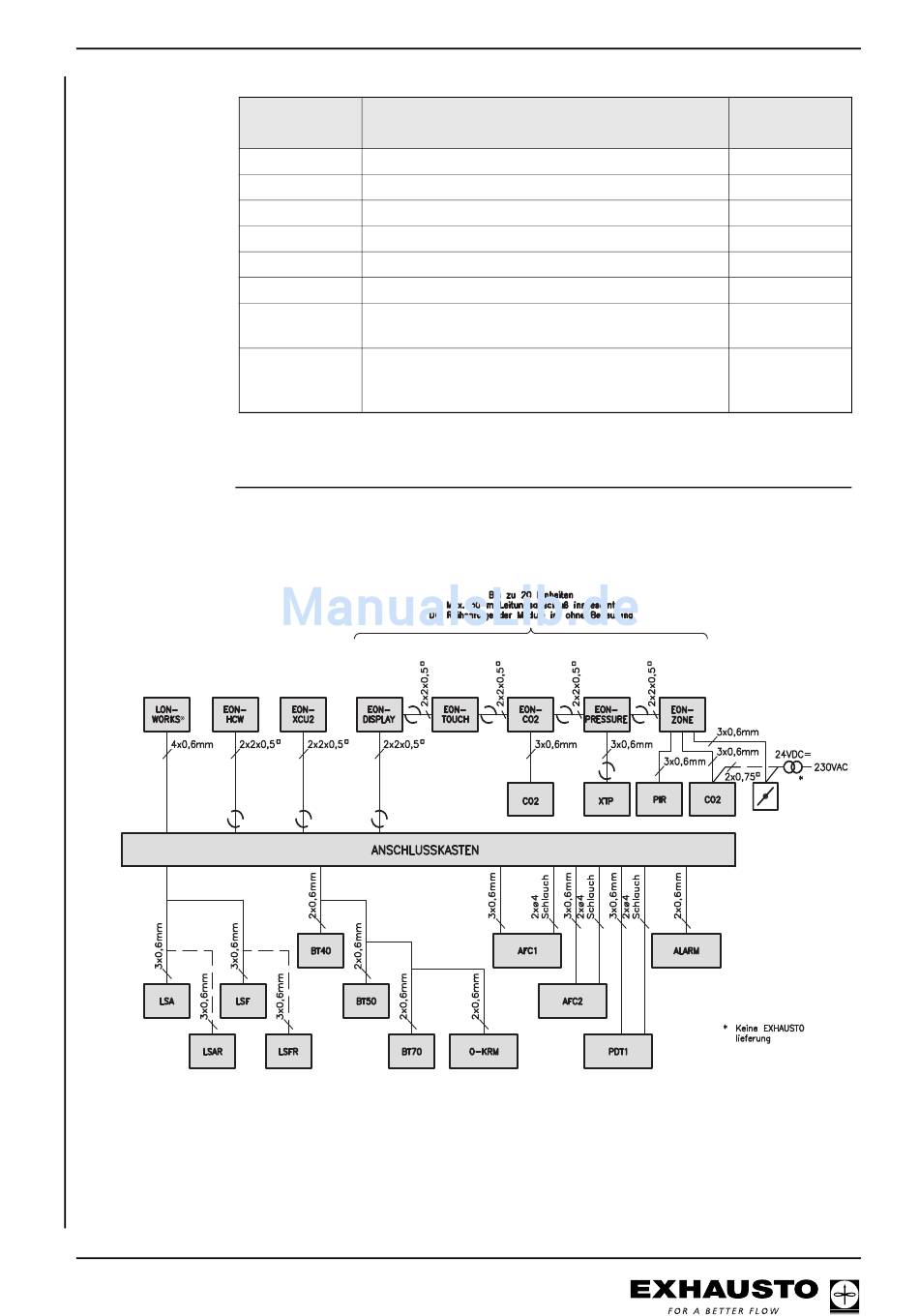

4.3.3 Kabelplan

Der folgende Kabelplan zeigt das am Anschlußkasten anschließbare Zubehör.
Bezeichnung
-F1 Vorsicherung im Schaltschrank
-Q1 Gruppenschalter im Schaltschrank
-Q2 Wartungsschalter, allpolig
-A1 Lüftungsgerät
-A2 Anschlußkasten
-A3 Anschlußkasten für PWW-Bauteile (EON-HCW)
-W1 Versorgungskabel. Siehe Kabeldimensionierung
in Abschnitt 4.2
-X1 Stecker des DISPLAY-Panels im Anschlußkasten.
Darf nicht entfernt werden. Wird nur bei
Wartung benutzt.
Erläuterung
23/80
El-Installation
Geliefert
von...
Kunde
Kunde
Kunde
EXHAUSTO
EXHAUSTO
EXHAUSTO
Kunde
EXHAUSTO
