3002422-VEX170H-HCW-2011-12-01

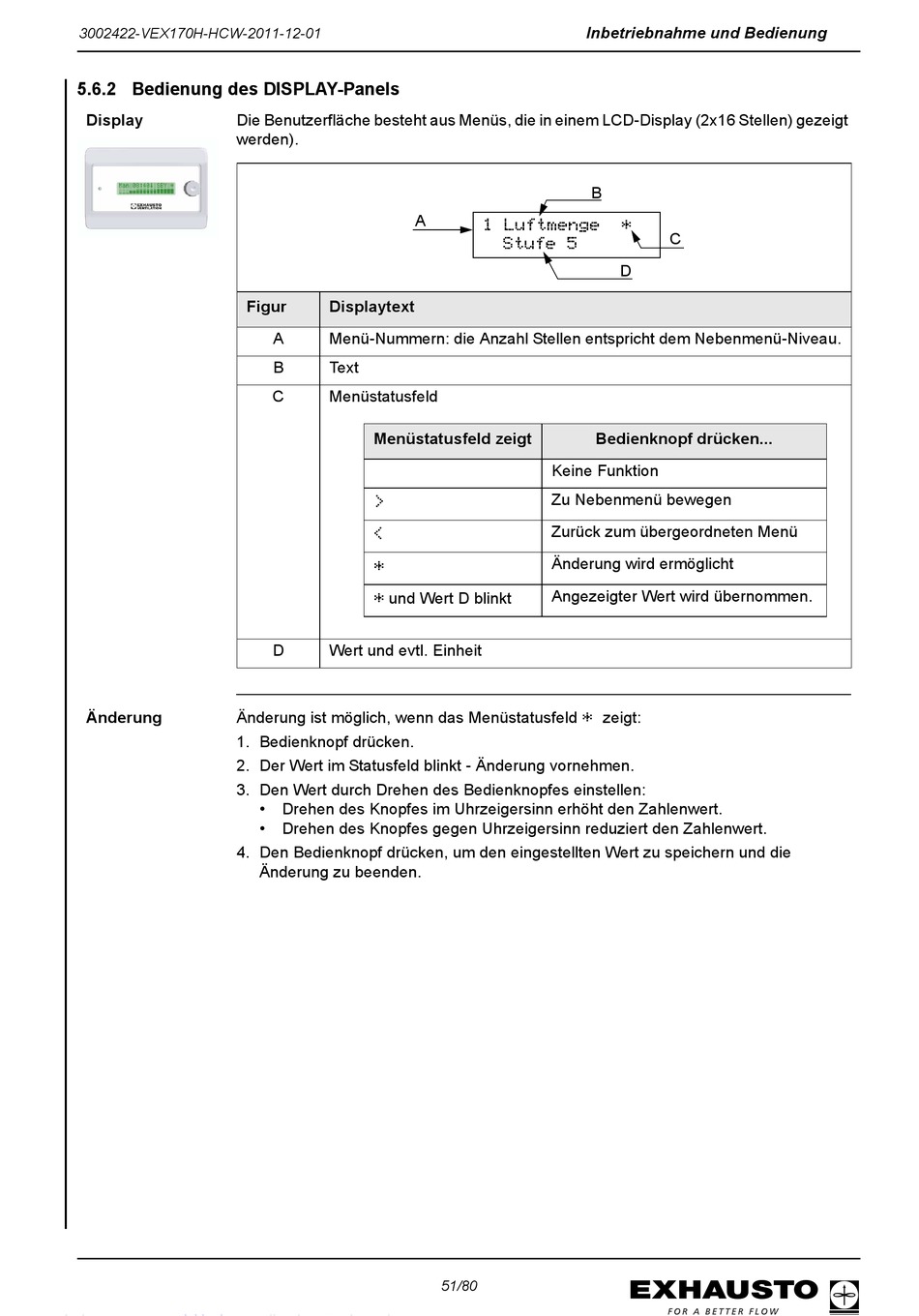

5.6.2 Bedienung des DISPLAY-Panels

Display Die Benutzerfläche besteht aus Menüs, die in einem LCD-Display (2x16 Stellen) gezeigt
werden).
Figur
Änderung Änderung ist möglich, wenn das Menüstatusfeld
1. Bedienknopf drücken.
2. Der Wert im Statusfeld blinkt - Änderung vornehmen.
3. Den Wert durch Drehen des Bedienknopfes einstellen:
4. Den Bedienknopf drücken, um den eingestellten Wert zu speichern und die
A
Displaytext
A Menü-Nummern: die Anzahl Stellen entspricht dem Nebenmenü-Niveau.
B Text
C Menüstatusfeld
Menüstatusfeld zeigt
>
<
*
*
und Wert D blinkt
D Wert und evtl. Einheit
• Drehen des Knopfes im Uhrzeigersinn erhöht den Zahlenwert.
• Drehen des Knopfes gegen Uhrzeigersinn reduziert den Zahlenwert.
Änderung zu beenden.
Inbetriebnahme und Bedienung
B
1 Luftmenge
Stufe 5
Bedienknopf drücken...
Keine Funktion
Zu Nebenmenü bewegen
Zurück zum übergeordneten Menü
Änderung wird ermöglicht
Angezeigter Wert wird übernommen.
*
zeigt:
51/80
*
C
D
