3. Mechanische Montage

3.1 Aufstellung

Allgemeines Es ist wichtig, daß das Lüftungsgerät wegen des Auffangens und der Ableitung von
Kondenswasser waagerecht aufgestellt wird.

3.1.1 Montagesockel

Der eingebaute Montagesockel von EXHAUSTO ermöglicht eine korrekte Aufstellung
des Lüftungsgeräts.
Der Sockel ist mit einstellbaren Gerätefüßen ausgerüstet, damit das Lüftungsgerät auf
einer unebenen Unterlage (+/- 20 mm pro Meter) aufgestellt werden kann.
3.2 Kondensatabfluß
Anschluß
Frostrisiko

Positionierung

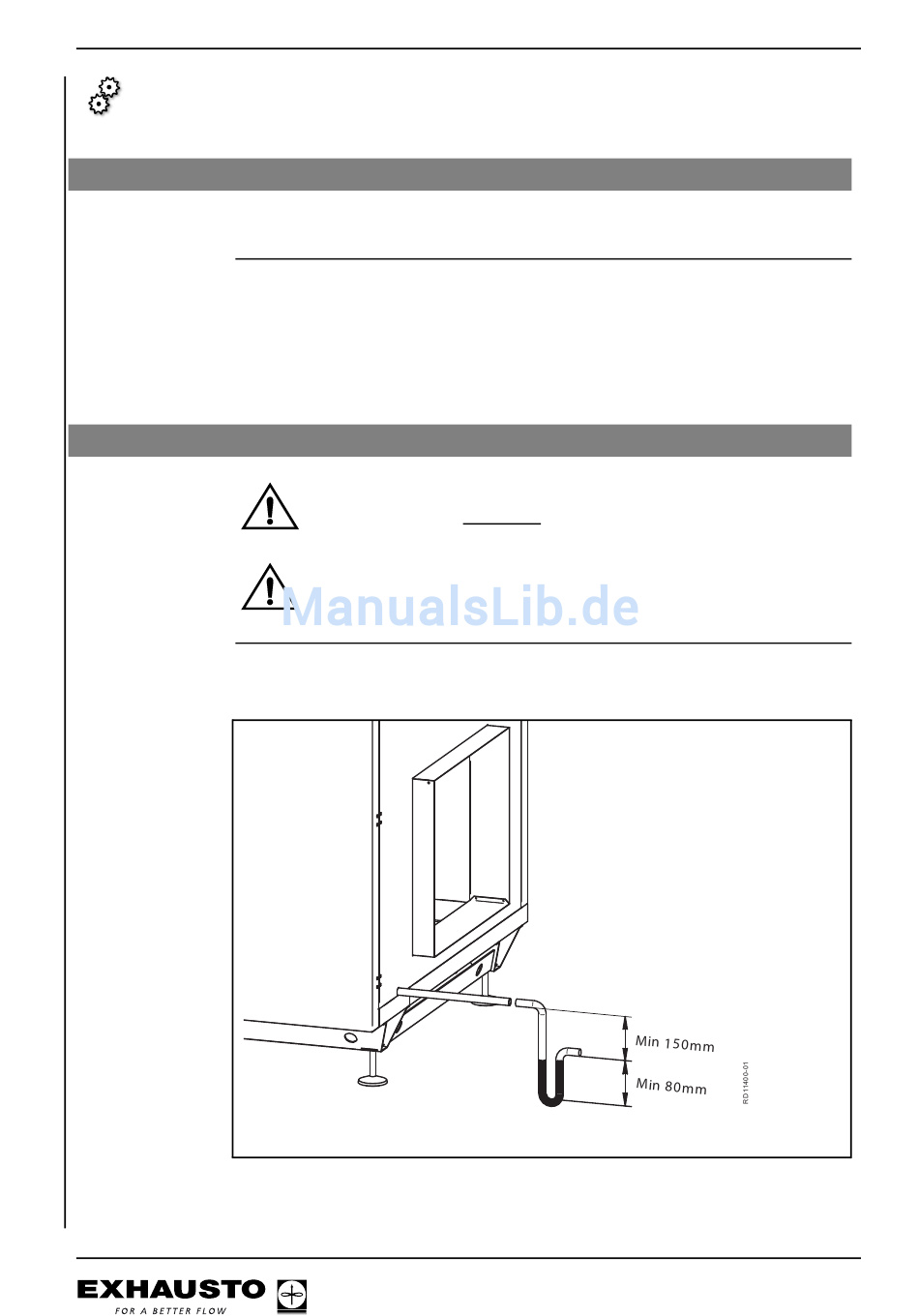

Die korrekte Positionierung des Geruchverschlusses beim Kondensatablauf geht aus
der untenstehenden Zeichnung hervor.
Den Kondensatabfluß an einen Bodenabfluß o.dgl. anschließen. Den
Kondensatabfluß unbedingt mit einem Geruchverschluß versehen.
Bei Frostrisiko:
Den Kondensatabfluß isolieren und frostfrei halten, eventuell mit
einem Heizkabel.
