4.3.2 Anschlußdiagramm für Spannungsversorgung und Anschlußkasten
Diagramm

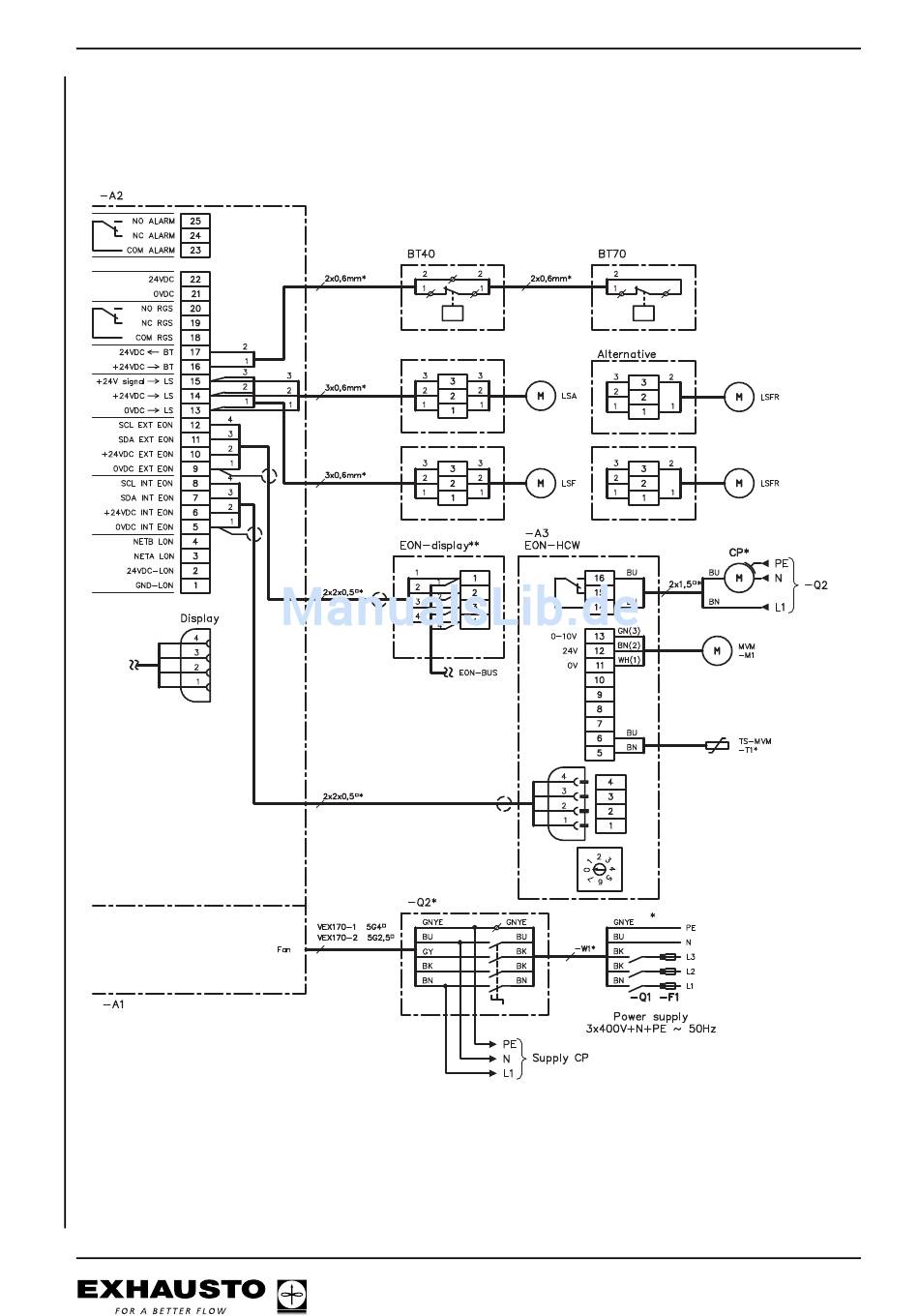

Das folgende Diagramm zeigt den Anschluß der Versorgungsspannung, des DISPLAY-
Panels sowie diverser Zubehörbauteile, die an den Anschlußkasten angeschlossen
werden.
22/80
El-Installation
* Keine EXHAUSTO-Lieferung.
** Nur bei externer Montage.
