Berechnung der Reflexion
Die Reflexion ist das Verhältnis von reflektiertem Licht zu eingekoppeltem
Licht.
Hinweis: Wenn Sie Tests in Echtzeit ausführen, ist der Reflexionswert nicht immer
genau.
Berechnen der Reflexion:
1. Wechseln Sie im Hauptfenster auf die Registerkarte Messen.

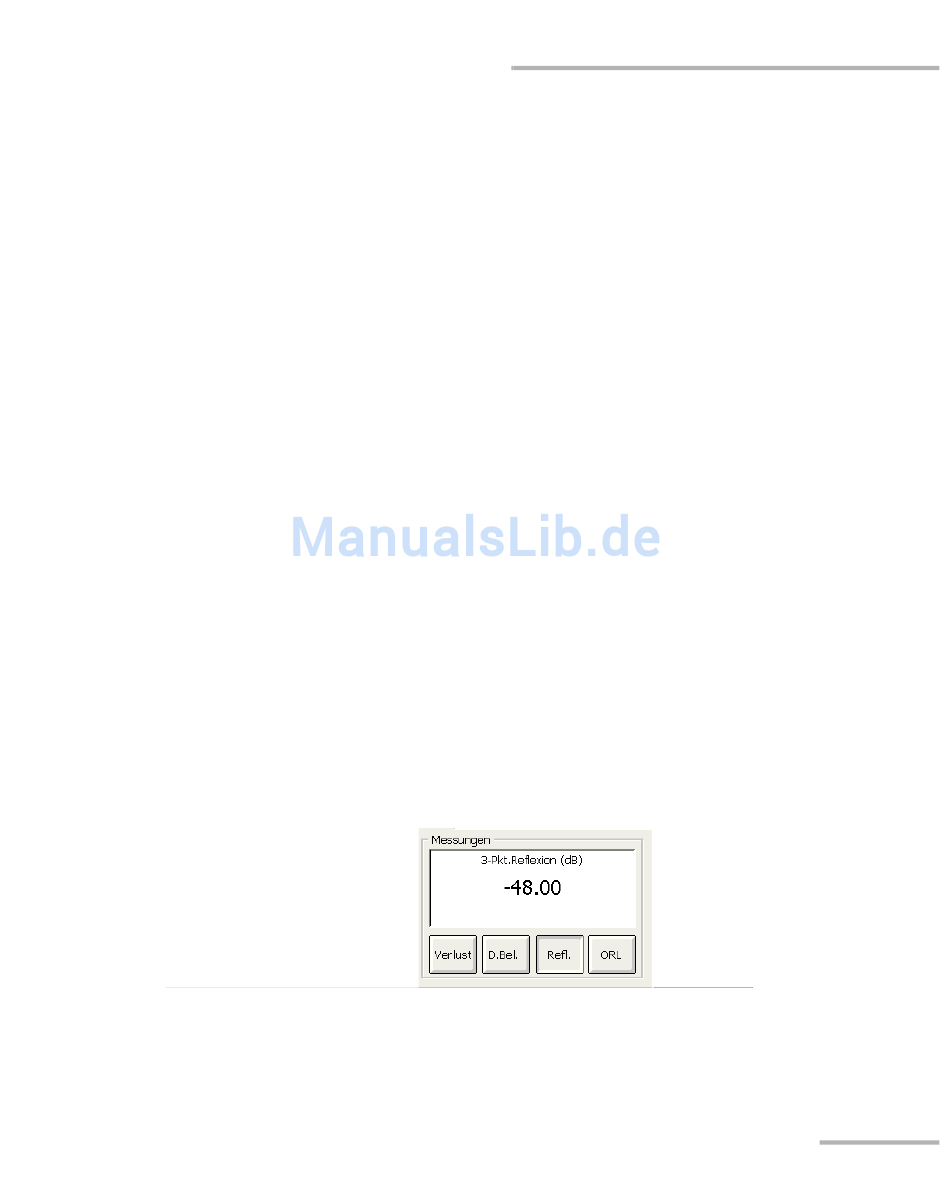

2. Betätigen Sie im Bereich Messungen die Schaltfläche Refl.. Die Marker
a, A und B werden in der Grafik angezeigt.
3. Vergrößern Sie und setzen Sie Marker A an den linearen Bereich vor
dem zu messenden Ereignis. Weitere Informationen hierzu finden
Sie unter Verwenden der Zoom-Steuerelemente auf Seite 148 und
Verwendung von Markern auf Seite 195.
4. Setzen Sie den Nebenmarker a an den Anfang des linearen Bereichs
vor dem zu messenden Ereignis.
5. Setzen Sie den Marker B an die Spitze des zu messenden reflektiven
Ereignisses.
Hinweis: Über dieses Verfahren können Sie die Reflexion aller Ereignisse in einem
überlagerten, reflektiven Fehlerereignis messen.
Hinweis: Für nicht-reflektive Ereignisse wird ∗∗∗∗∗ angezeigt.
OTDR
Manuelle Analyse der Ergebnisse
Berechnung der Reflexion
205
