Safety and Operation Manual
Manuel de Securite & de Fonctionnement
Veiligheids & Bedienings handleiding
Sicherheits und Bedienungs anleitung
Manuale d'istruzioni per I'uso e la Sicurezza

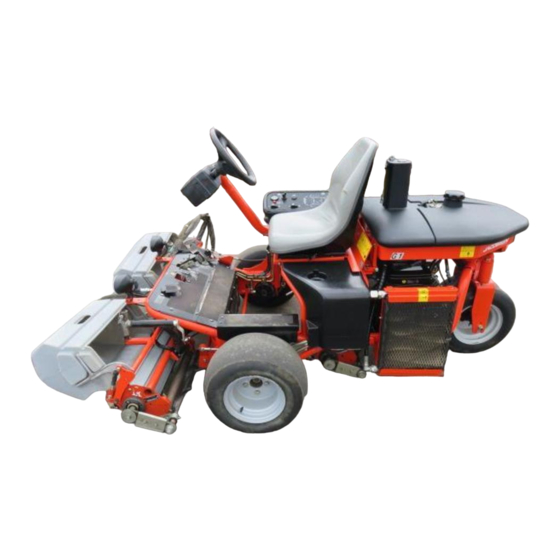

G-Plex II
Series: ZV - Engine type: Kubota model D722B
Product codes:JLHAH001
WARNING: If incorrectly used this machine can cause se-
vere injury. Those who use and maintain this machine should
be trained in its proper use, warned of its dangers and should
read the entire manual before attempting to set up, operate,
adjust or service the machine.
AVERTISSEMENT : Risque de blessures graves en cas
d'utilisation incorrecte de la machine. Les opérateurs et le
personnel d'entretien doivent être formés et conscients des
dangers encourus. Ils doivent lire avec attention le manuel
avant d'essayer de monter, d'utiliser, de régler ou maintenir
la machine.
WAARSCHUWING: Bij verkeerd gebruik kan deze machine
ernstig lichamelijk letsel veroorzaken. Degenen die de ma-
chine gebruiken en onderhouden moeten worden getraind
in het juiste gebruik ervan, worden gewaarschuwd voor de
gevaren ervan en behoren de volledige handleiding
aandachtig te lezen alvorens de machine bedrijfs-klaar te
maken, te bedienen, af te stellen en/of te onderhouden.
WARNHINWEIS: Wenn diese Maschine nicht ordnungsgemäß
verwendet wird, können ernsthafte Verletzungen verursacht
werden. Personen, die diese Maschine verwenden und
warten, müssen in ihrer richtigen Verwendung ausgebildet
sein, auf die Gefahren aufmerksam gemacht worden sein
und die Anleitung ganz gelesen haben, bevor sie versuchen,
die Maschine aufzustellen, zu bedienen, einzustellen oder
zu warten.
AVVERTENZA: Questa macchina può causare gravi infortuni
se viene utilizzata in modo errato. Prima di accingersi ad
approntare, usare, mettere a punto o eseguire la
manutenzione di questa macchina, coloro che la utilizzano
ed i responsabili della manutenzione devono essere
addestrati all'impiego della macchina, devono essere informati
dei pericoli, e devono leggere l'intero manuale.
GB
F
NL
(RJ 100 071000)
D
I
®
JACOBSEN
24372G
Part No.
(rev.0)
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Jacobsen G-Plex II

  • Seite 1 Manuel de Securite & de Fonctionnement Veiligheids & Bedienings handleiding Sicherheits und Bedienungs anleitung Manuale d’istruzioni per I’uso e la Sicurezza G-Plex II Series: ZV - Engine type: Kubota model D722B Product codes:JLHAH001 WARNING: If incorrectly used this machine can cause se- vere injury.
  • Seite 25 JACOBSEN G PLEX II Series: ZV SAFETY AND OPERATORS MANUAL GB-23...
  • Seite 49 JACOBSEN G PLEX II Série: ZV MANUEL D'UTILISATION ET DE SECURITE F-47...
  • Seite 72 JACOBSEN G PLEX II Serienummer: ZV VEILGHEIDS EN GEBRUIKERS INSTRUKTIE NL-70...
  • Seite 74 JACOBSEN G PLEX II Serie: ZV ALLGEMEINE SICHERHEIT UND BEDIENERHANDBUCH D-72...
  • Seite 75 JACOBSEN G PLEX II Serie: ZV ALLGEMEINE SICHERHEIT UND BEDIENERHANDBUCH SACHWORTVERZEICHNIS SEITE SEITE TÄGLICHE LAGERUNG AMPEREMETER TÄGLICHE PRÜFLISTE VOR DEM BETRIEB ANBAU DER SCHNEIDKÖPFE TÄGLICHE WARTUNG AUSWUCHTEN DER SCHNEIDKÖPFE TECHNISCHE DATEN TEMPERATURMESSER- UND BATTERIE WARNLEUCHTE BEDIENUNGSELEMENTE BEDIENUNGSPEDALE ÜBEREINSTIMMUNGSERKLÄRUNG BETRIEB ÜBERPRÜFEN DES FILTERELEMENTS BETRIEBSSTUNDENZÄHLER...
  • Seite 76: Modell- Und Seriennummer

    JACOBSEN G PLEX II Serie: ZV ALLGEMEINE SICHERHEIT UND BEDIENERHANDBUCH IDENTIFIKATION DIESELMOTOREN DIESE IDENTIFIKATIONSNUMMERN MÜSSEN IN Die Seriennummer der Dieselmotoren ist in den JEDER KORRESPONDENZ BEZÜGLICH DIESER Motorblock direkt unter der EINHEIT ANGEGEBEN WERDEN. Einspritzpumpe eingestanzt (siehe Abb. 4). MODELL- UND SERIENNUMMER...
  • Seite 77 JACOBSEN G PLEX II Serie: ZV ALLGEMEINE SICHERHEIT UND BEDIENERHANDBUCH A911416 A903491 Bedienungshandbuch lesen A903493 Flüssigkeitsentweichen unter Druck vermeiden. Für Wartungsverfahren das A903489 Von der Maschine einen sicheren Technische Handbuch heranziehen. Abstand halten A903490 Bei laufendem Motor keine A903492 Von heißen Flächen Abstand halten...
  • Seite 78: Technische Daten

    JACOBSEN G PLEX II Serie: ZV ALLGEMEINE SICHERHEIT UND BEDIENERHANDBUCH TECHNISCHE DATEN Bremsen: (können ohne vorherige Ankündigung geändert Positive hydrostatische Bremsung werden) 152 mm (6’’) Feststellscheibenbremse mit Motor Kubota, Modell D722B-1, 13,4 kW (18hp). Sattel Dreizylinder-, flüssigkeitsgekühlter Dieselmotor Elektrik: Maximale Leerlaufdrehzahl 3400 U/min...
  • Seite 79: Anbau Der Schneidköpfe

    JACOBSEN G PLEX II Serie: ZV ALLGEMEINE SICHERHEIT UND BEDIENERHANDBUCH WARNUNG 1. DEN HANDGRIFF ZIEHEN, BIS DER KOPF VERRIEGELUNG IN DER GEÖFFNETEN POSITION DES BOLZENS DAS LOCH PASSIERT • Wenn eine Undichtigkeit vermutet wird, ein Stück Pappe oder Hold verwenden, NICHT aber Ihre Hände, um auf Lecks zu...
  • Seite 80: Auswuchten Der Schneidköpfe

    JACOBSEN G PLEX II Serie: ZV ALLGEMEINE SICHERHEIT UND BEDIENERHANDBUCH Versanddeckel VERBINDUNGSTEIL VERRIEGELUNG AM SCHUL wird an diesen TERBOLZEN EINGERASTET Bolzen befestigt. O-RING NUR ZUM BEZUG DARGESTELLT ADAPTER Abbildung 7 Abbildung 8 Am Zugrahmen angebauter Schneidkopf Einbau der Motoradapterplatte Der Anbauadapter, Verbindungsteile und Die Lagergehäuse an BEIDEN Enden der...
  • Seite 81: Bedienungselemente

    JACOBSEN G PLEX II Serie: ZV ALLGEMEINE SICHERHEIT UND BEDIENERHANDBUCH HINWEIS • Schneidköpfe, die nur mit einem Kamm, oder mit einem Kamm und mit rotierendem Bürstenzubehör ausgestattet sind, wurden ordnungsgemäß ausgewuchtet und erfordern keine Gewichte. Die Gewichte wie nachfolgend beschrieben ausbauen.
  • Seite 82 JACOBSEN G PLEX II Serie: ZV ALLGEMEINE SICHERHEIT UND BEDIENERHANDBUCH Undichtigkeit im Hydrauliksystem entdeckt Amperemeter worden ist. zeigt den Stromfluß an der Batterie an. Bei Spindelaktivierungsschalter normalen Betriebsbedingungen steht die Nadel auf der Plusseite (+) des dieser Schalter muß sich in der AN- Meßgeräts, und zeigt an, das Strom zur...
  • Seite 83: Einstellung Des Stationären Messers

    Uhrzeigersinn gedreht ausgebildetem Personal durchgeführt werden (siehe Abb. 16). werden. Falls Hilfe benötigt wird, wenden Während die Spindel rückwärts gedreht Sie sich bitte an Ihren lokalen Jacobsen wird, die oberen Einstellschrauben Textron Händler. (vorderes Ende zuerst) drehen, bis etwa •...
  • Seite 84: Sitzeinstellhebel

    JACOBSEN G PLEX II Serie: ZV ALLGEMEINE SICHERHEIT UND BEDIENERHANDBUCH Die Spindel Vorwärts drehen. Die Spindel stationären Messers die Unterseite des muß sich frei drehen, und ein Geräusch Einstellkopfes berührt (siehe Abb. 18). sollte gerade noch hörbar sein, wenn die Spindelmesser leicht mit dem stationären...
  • Seite 85: Einstellung Des Lenkarms

    JACOBSEN G PLEX II Serie: ZV ALLGEMEINE SICHERHEIT UND BEDIENERHANDBUCH schließen. Abbildung 20 Abbildung 22 1. Bremspedal 1. Handgriff des Umgehungsventils 2. Feststellbremsarretierung HINWEIS EINSTELLUNG DES LENKARMS • Das Umgehungsventil muß für den Normalbetrieb fest geschlossen sein, da Den Lenkarm abstützen, um sein plötzliches anderenfalls ein erheblicher Abrutschen bei der Höheneinstellung zu vermeiden.
  • Seite 86: Tägliche Prüfliste Vor Dem Betrieb

    JACOBSEN G PLEX II Serie: ZV ALLGEMEINE SICHERHEIT UND BEDIENERHANDBUCH • Hände und Füße NIEMALS in die Nähe • VOR dem Einsatz der Einheit ist sie von sich drehenden Teilen bringen. stets auf Probleme zu überprüfen. • NIEMALS Passagiere befördern. Diese NICHT verwenden, wenn Probleme Maschine ist einzig und allein für Sie,...
  • Seite 87: Starten Des Motors

    JACOBSEN G PLEX II Serie: ZV ALLGEMEINE SICHERHEIT UND BEDIENERHANDBUCH STARTEN DES MOTORS ausfindig machen und beheben. (DIESEL) Wenn ein Dieselmotor nach längerer Lagerung zum EINLAUFZEIT DES MOTORS ersten mal gestartet wird, oder wenn der Alle neuen Motoren benötigen eine Einlaufzeit. Die Kraftstofftank leerläuft, muß...
  • Seite 88 JACOBSEN G PLEX II Serie: ZV ALLGEMEINE SICHERHEIT UND BEDIENERHANDBUCH HINWEIS MÄHVERFAHREN • Um eine Beschädigung der Grünfläche zu HINWEIS vermeiden, die Vorwärtsbewegung des • Vor dem Mähen immer die Flagge Mähers NIEMALS stoppen, während er entfernen und die Grünfläche inspizieren.
  • Seite 89: Zugang Zum Motor

    JACOBSEN G PLEX II Serie: ZV ALLGEMEINE SICHERHEIT UND BEDIENERHANDBUCH ZUGANG ZUM MOTOR MOTORÖLSTAND Der hintere Teil der Einheit kann für leichteren Motorschäden, die auf falsche Wartung oder die Zugang zum Motor angehoben werden. Die zwei Verwendung falscher Ölqualität und oder -viskosität über der hinteren Gabel befindlichen Handgriffe...
  • Seite 90: Hydrauliksystem

    JACOBSEN G PLEX II Serie: ZV ALLGEMEINE SICHERHEIT UND BEDIENERHANDBUCH HYDRAULIKSYSTEM Reservoirkapazität 18,0 l Gesamtsystemkapazität 25,7 l Um den Hydraulikstand an Einheiten OHNE elektronisches Rasenschutzsystem (Leckdetektor) zu prüfen, das Sichtglas am Turmteil des Reservoirs ausfindig machen. Sichtprüfung vornehmen, um sicherzustellen, daß 25,4 mm (1 Zoll) (bei Umgebungstemperatur) der Flüssigkeit oberhalb des...
  • Seite 91 JACOBSEN G PLEX II Serie: ZV ALLGEMEINE SICHERHEIT UND BEDIENERHANDBUCH HHYDRAULIKÖL niedrigeren Temperaturen, kann es zu höheren Das Hydraulikflüssigkeitsreservoir ist im Werk mit Belastungszuständen des Motors, erschwertem biologisch abbaubarer Hydraulikflüssigkeit Shell Starten und ungleichmäßigem Betrieb der Harvellaydrauliköl, bietet das Texaco Rando HDZ-32 Steuerventilspule kommen, bis sich die Flüssigkeit...
  • Seite 92 JACOBSEN G PLEX II Serie: ZV ALLGEMEINE SICHERHEIT UND BEDIENERHANDBUCH WICHTIG! HINWEIS WIR EMPFEHLEN, DASS DAS FILTERELEMENT • Das Rasenschutzsystem muß vor dem AUSGEWECHSELT WIRD, EHE DIE Arbeitsbeginn eines jeden Tages für die MOTORLEISTUNG BEEINTRÄCHTIGT WIRD. ersten fünf Betriebstage neu kalibriert DIES KANN UNTER SEHR STAUBIGEN werden.
  • Seite 93 JACOBSEN G PLEX II Serie: ZV ALLGEMEINE SICHERHEIT UND BEDIENERHANDBUCH BATTERIE Ein Ende des verbleibenden Kabels am negativen Pol der Hilfsbatterie und das andere Ende an eine gute Masse an der Einheit oder dem Motor, von der 840862 entleerten Batterie entfernt, anschließen.
  • Seite 94: Tägliche Lagerung

    JACOBSEN G PLEX II Serie: ZV ALLGEMEINE SICHERHEIT UND BEDIENERHANDBUCH MIT ANGEBAUTEM BÜRSTENZUBEHÖR DARGESTELLT Abbildung 30 1. Rollen (Schmierstellen an beiden Enden) 2. Spindellager (beide Enden) 3. Rotierendes Bürstenzubehör (beide Enden) LAGERUNG WARNUNG · Um mögliche Explosion oder Entzündung verdampften Kraftstoffs zu vermeiden, die Ausrüstung NIEMALS mit Kraftstoff im...
  • Seite 95: Übereinstimmungserklärung

    JACOBSEN G PLEX II Serie: ZV ALLGEMEINE SICHERHEIT UND BEDIENERHANDBUCH ÜBEREINSTIMMUNGSERKLÄRUNG D-93...
  • Seite 96: Verkauf & Kundendienst

    Arbeitsleistung noch für Materialien oder eventuelle Transporte innerhalb des Vereinigten Königreichs irgendwelche Kosten, vorausgesetzt, daß die Garantieforderung über einen befugten Jacobsen-Vertragshändler eingeleitet wird und daß das defekte Teil auf Verlangen an uns oder unseren Händler zurückgegeben wird.
  • Seite 97 JACOBSEN G PLEX II Serie: ZV ALLGEMEINE SICHERHEIT UND BEDIENERHANDBUCH D-95...
  • Seite 120 JACOBSEN G PLEX II Serie: ZV MANUALE DELLA SICUREZZA E DELL’OPERATORE I-118...
  • Seite 122 Textron Part Xpress, unico per affidabilità e qualità dei prodotti. BOB-CAT BUNTON CUSHMAN JACOBSEN RANSOMES RYAN Ransomes Jacobsen Limited Ransomes Way, Ipswich, England, IP3 9QG English Company Registration No. 1070731 www.textronturf.com...
