2. Motor und Getriebe

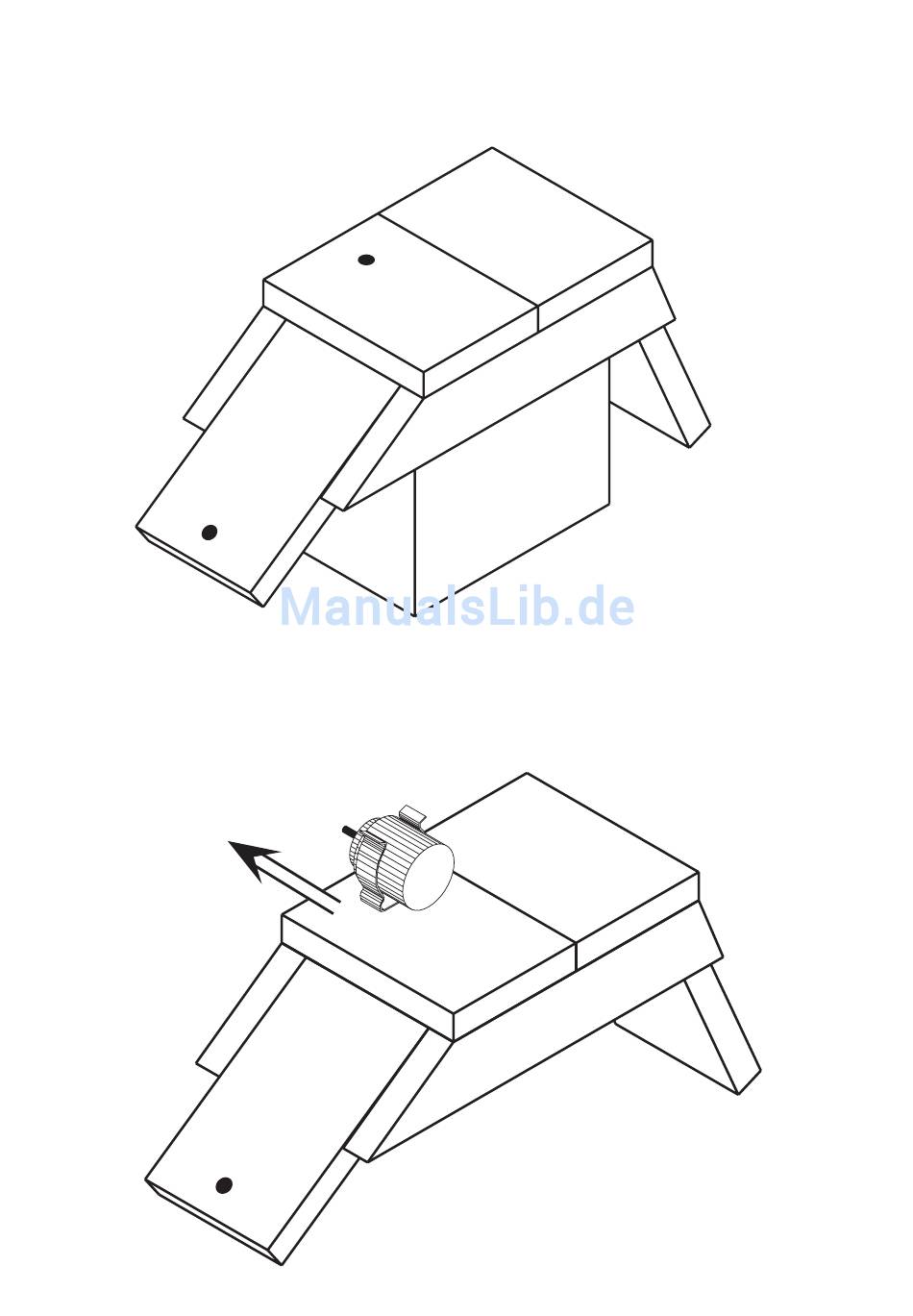

An Teil G des Fahrgestells werden jetzt Motor und Getriebe montiert. Dazu wird das Gestell so auf einen Holzklotz
(Montagehilfe) gelegt, daß die Unterseite des Teils G nach oben zeigt. Der Holzklotz ist so hoch, daß die nach unten
weisenden Teile L und R die Tischplatte nicht berühren (Abb. 8).
B
Montagehilfe
A
Abb. 8
Die Federstahlklammer mit einer 20 mm langen Zylinderkopfschraube samt Mutter in Loch B befestigen.
Zahnrad (Z 13) samt Reduzierstück auf die Motorwelle pressen.
Vorsicht: Motor nicht beschädigen!
Beachte: Motorwelle mit Zahnrad weist in Pfeilrichtung (vgl. Abb. 9) vom Bauteil G weg nach "außen".
Abb. 9
6
