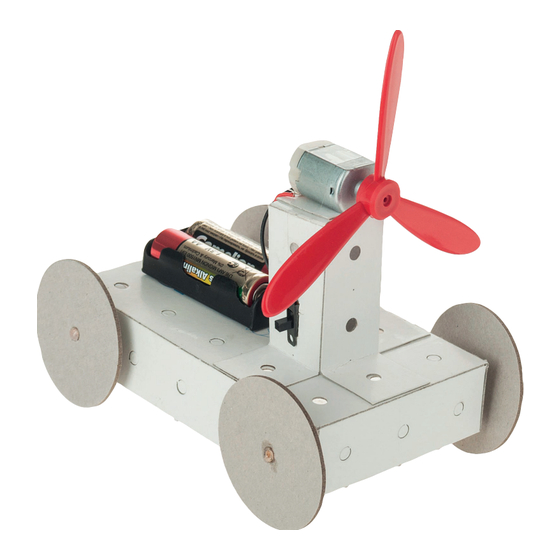

Opitec 206.772 Montageanleitung
Quicklinks
Benötigtes Werkzeug:
Bleistift und Lineal
Bastelschere, Bastelmesser
Papier- oder Alleskleber
Klebefilm
STÜCKLISTE
Basisplatte
Streifen
Räder
Rundstab
Luftschraube
Motor
Batteriehalter
Miniatur-Schiebeschalter
D206772#2
206.772
F u n k t i o n s m o d e l l
L ü f t e r m o b i l
Stückzahl
1
1
4
2
1
1
1
1
Bei den OPITEC Werkpackungen handelt
es sich nach Fertigstellung nicht um Artikel
mit Spielzeugcharakter allgemein handels-
üblicher Art, sondern um Lehr- und Lern-
mittel als Unterstützung der pädagogischen
Arbeit. Dieser Bausatz darf von Kindern
und Jugendlichen nur unter Anleitung und
Aufsicht von sachkundigen Erwach- senen
gebaut und betrieben werden. Für Kinder
unter 36 Monaten nicht geeignet. Ersti-
ckungsgefahr!
Maße( mm)
Bezeichnung
125x175 (5x7 Loch)
Grundplatte
75x250 (3x10 Loch)
Halterung
Ø 40
Räder
Ø 5 x 100
Achse
1-tlg.
Lüfter
R 20
Antrieb
UM 3
Schalter
Hinweis
Teile-Nr.
1
2
3
4
5
6
7
8
1
Verwandte Anleitungen für Opitec 206.772
Inhaltszusammenfassung für Opitec 206.772
- Seite 1 F u n k t i o n s m o d e l l L ü f t e r m o b i l Hinweis Bei den OPITEC Werkpackungen handelt es sich nach Fertigstellung nicht um Artikel mit Spielzeugcharakter allgemein handels- üblicher Art, sondern um Lehr- und Lern-...
- Seite 2 Schritt 1: Wie abgebildet, an den Enden der Grundplatte (1/durchgezogene Linien) eine Lochbreite einschneiden und die ge- strichelten Linien mit dem Bastelmesser anritzen. Die Enden nach innen falten. Kleber Kleber Kleber Kleber Schritt 2: Schritt 3: Abgewinkelte Enden mit Klebstoff Beiligenden Streifen (2) auf 4-Loch länge kürzen.
- Seite 3 Schritt 11: Schritt 10: Die beiden Rundstäbe (4) auf ca. 90 mm ablängen und nach Das schwarze Kabel des Batteriehalters mit dem Abbildung durch die Löcher der Grundplatte stecken. An jedem Pluspol (durch eine kreisförmige Einkerbung Ende der Rundstäbe jeweils 1 Rad (3) ca. 5mm eingerückt gekennzeichnet) des Motors verbinden.
