X
S2
X

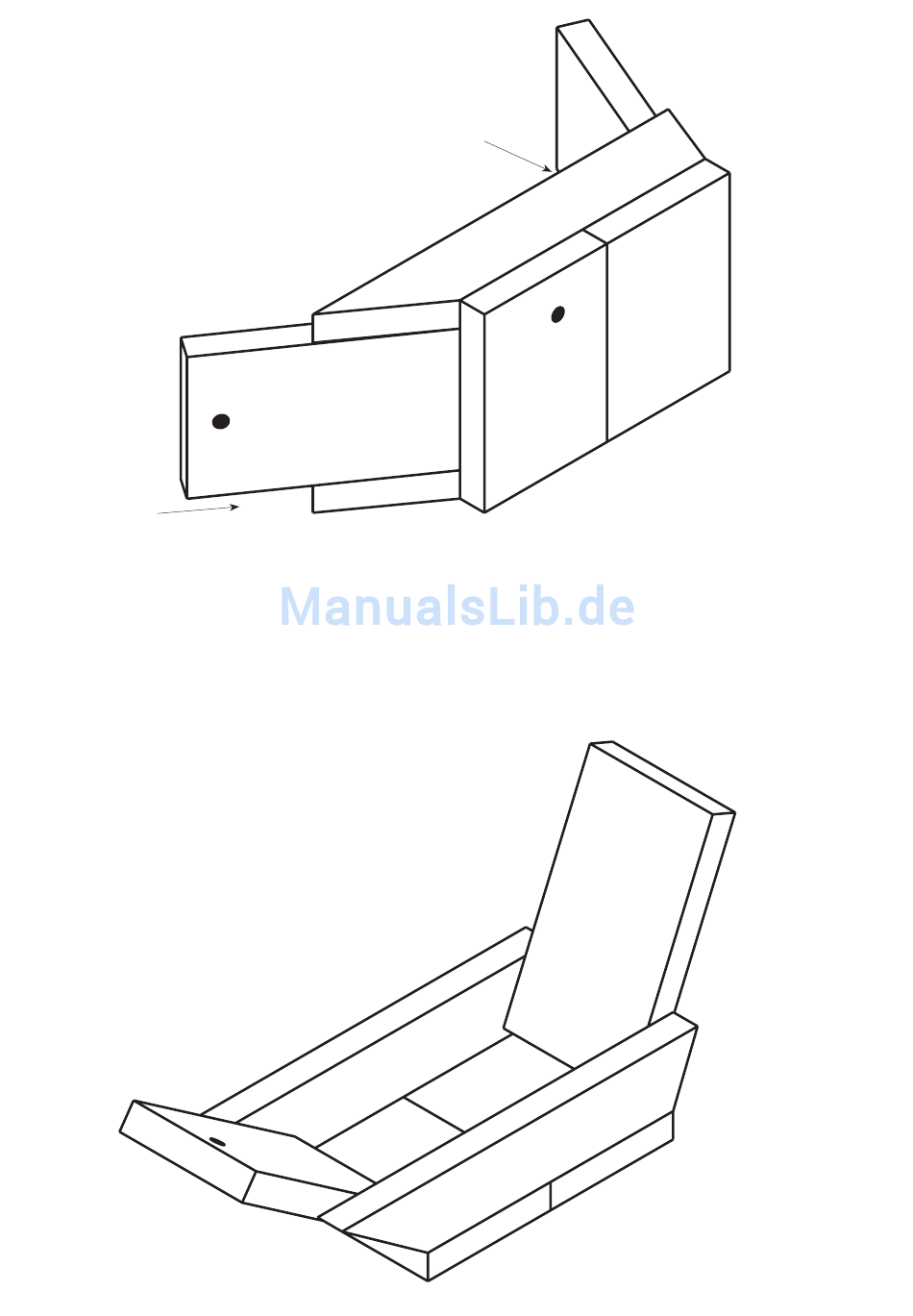

Abb. 6
An den Stellen X je einen beliebigen Leistenabschnitt (10 mm Stärke) zur besseren Standfestigkeit der Teile L und R
beim Fügevorgang unterlegen.
Es ist darauf zu achten, daß die Teile L und R auch mit dem Teil G verleimt sind.
Hinweise zum Leimen gewissenhaft beachten!
Das Seitenteil S 2 jetzt sehr genau in die entsprechende Lücke fügen. Dabei bleibt das Fahrgestell in der in Abb. 5 ge-
zeigten Position.
Das fertige Fahrgestell (Abb. 6/7) wird auf Paßgenauigkeit und saubere Verarbeitung überprüft.
S2
Abb. 7
5
