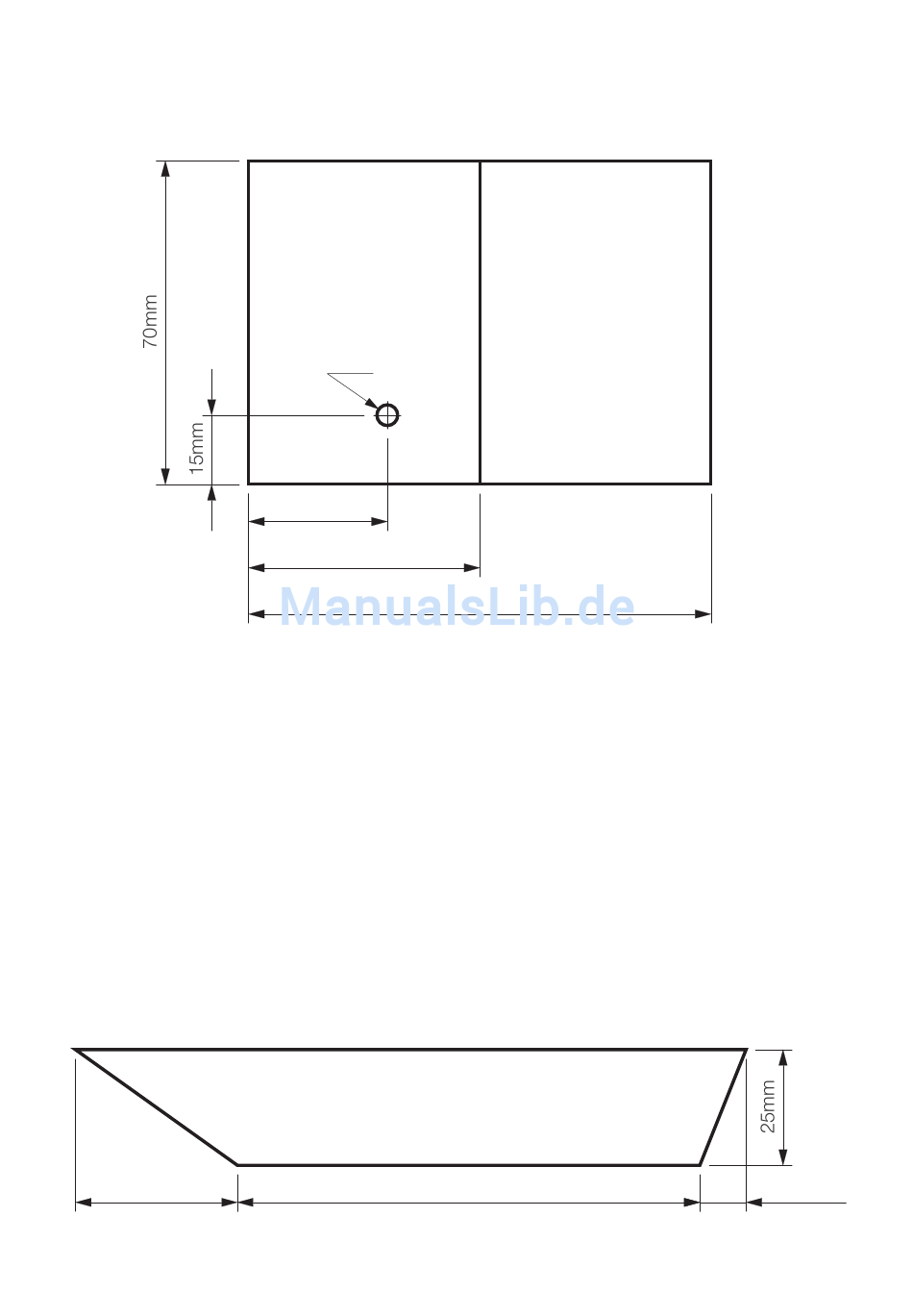

1 . Fahrgestell
Zwei Leistenabschnitte (10 x 50 x 70 mm) ablängen (Feinsäge) und mit schnellbindendem weißen Holzleim zum
Fahrzeugboden G zusammenfügen.
Bei B ein Loch mit ø 4,5 mm für die nachfolgende Montage der Motorhalterung (Federstahlklammer) bohren.
G
Ø 4,5mm
B
30mm
50mm
Abb. 1
100mm
Grundsätzliche Hinweise zum Leimen:
- Die zu verbindenden Teile mit Holzleim bestreichen.
- Beide Holzteile exakt an der Fügestelle zusammenlegen und einmal kräftig zusammenpressen.
- Teile nicht mehr verschieben!!
- Eine haltbare Verbindung entsteht auch ohne dauernden Preßdruck.
- Nach ca. 10 min. kann das zusammengefügte Werkstück weiter bearbeitet werden.
- Überquellenden Leim sofort abwischen.
Nach Abb. 2 (Maßstab 1:1) die zwei Seitenteile (S 1 + S 2) des Fahrzeugs herstellen:
Auf gewissenhafte Einhaltung der Maße ist grundsätzlich zu achten!
S1/S2
35mm
100mm
10mm
Abb. 2
3
D101196#1
