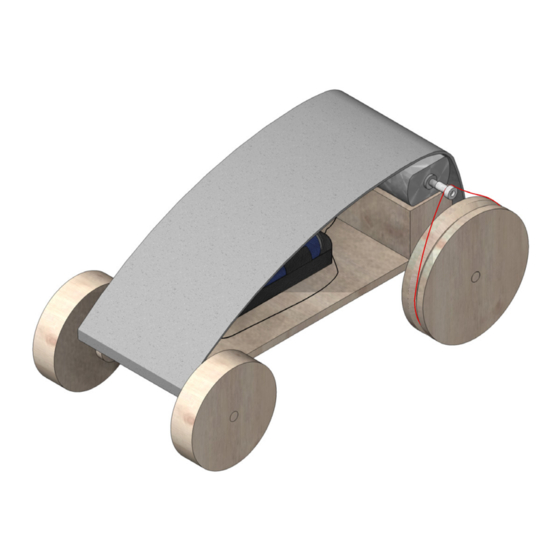

Elektrofahrzeug mit Riemenantrieb
Bei den OPITEC Werkpackungen handelt es sich nach Fertigstellung nicht um Artikel mit
Spielzeugcharakter allgemein handelsüblicher Art, sondern um Lehr- und Lernmittel als Un-
terstützung der pädagogischen Arbeit. Dieser Bausatz darf von Kindern und Jugendlichen
nur unter Anleitung und Aufsicht von sachkundigen Erwachsenen gebaut und betrieben
werden. Für Kinder unter 36 Monaten nicht geeignet. Erstickungsgefahr!
Stückliste
Sperrholz Grundplatte klein
Holzleiste
Holzrad
Holzrad
Schnurlaufrad
Rundstab
Gummiring
Reduzierstück
Graupappe
Druckschalter
Motor
Batteriehalter
1
211.470
Hinweis
Stückzahl
1
1
2
1
1
2
1
1
1
1
1
1
Benötigtes Werkzeug:
Heissklebe-
pistole
Bleistift
Laubsäge
Maße (mm)
130x50x3
50x20x20
Halterung Motor & Schalter
ø40
ø50
ø50
ø4x100
ø40
4/2
210x150x1
29
Holzleim
Schere
Lineal
Bastelmesser
Abisolierzange
Bezeichnung
Grundplatte
Vorderrad
Hinterrad
Antriebsrad
Achse
Antrieb
Motoraufsatz
Aufbau
Schalter
Motor
Batterie
Teile-Nr.
1
2
3
4
5
6
7
8
9
10
11
12
Werbung
Verwandte Anleitungen für Opitec 211.470
Inhaltszusammenfassung für Opitec 211.470
- Seite 1 Bastelmesser Bleistift Hinweis Bei den OPITEC Werkpackungen handelt es sich nach Fertigstellung nicht um Artikel mit Spielzeugcharakter allgemein handelsüblicher Art, sondern um Lehr- und Lernmittel als Un- terstützung der pädagogischen Arbeit. Dieser Bausatz darf von Kindern und Jugendlichen nur unter Anleitung und Aufsicht von sachkundigen Erwachsenen gebaut und betrieben werden.
- Seite 2 Bauanleitung 211.470 Elektrofahrzeug mit Riemenantrieb Die 4 Achshalter wie abgebildet in die Grundplatte stecken. Die beiden Achsen (6) auf eine Länge von 75mm kürzen und anschlie- ßend wie abgebildet in die Achshalter einstecken. An der Hinterkante der Grundplatte 10mm abmessen und die Holzleis- Die beiden Vorderräder (3) auf die Vorderachse aufstecken.
- Seite 3 Bauanleitung 211.470 Elektrofahrzeug mit Riemenantrieb Den Motor mit den Anschlüssen nach oben so auf der Holzleiste Das Reduzierstück (8) auf die Motorachse aufstecken. aufkleben, dass die Achse über dem Antriebsrad sitzt. Den Gummiring (7) wie abgebildet auf dem Schnurlaufrad (6) und Das roten Kabel des Batteriehalters halbieren und alle Enden abisolie- dem Reduzierstück (8) aufsetzen.
- Seite 4 Bauanleitung 211.470 Elektrofahrzeug mit Riemenantrieb...
- Seite 5 Bauanleitung 211.470 Elektrofahrzeug mit Riemenantrieb Schablone Graupappe M1:1...
