Bei den OPITEC Werkpackungen handelt es sich nach Fertigstellung nicht um Artikel mit Spiel-
zeugcharakter allgemein handelsüblicher Art, sondern um Lehr- und Lernmittel als Unterstüt-
zung der pädagogischen Arbeit. Dieser Bausatz darf von Kindern und Jugendlichen nur unter
Anleitung und Aufsicht von sachkundigen Erwachsenen gebaut und betrieben werden. Für Kin-
der unter 36 Monaten nicht geeignet. Erstickungsgefahr!
Stückliste
Sperrholz
Graupappe
Luftschraubennabe
Flügelmutter
Unterlegscheibe
Perlenkordel
Solarzelle gegossen
Schaltlitze
Solarmotor
Linsen Kreuzschlitz-Schraube
Zylinderkopfschraube
1
118.819

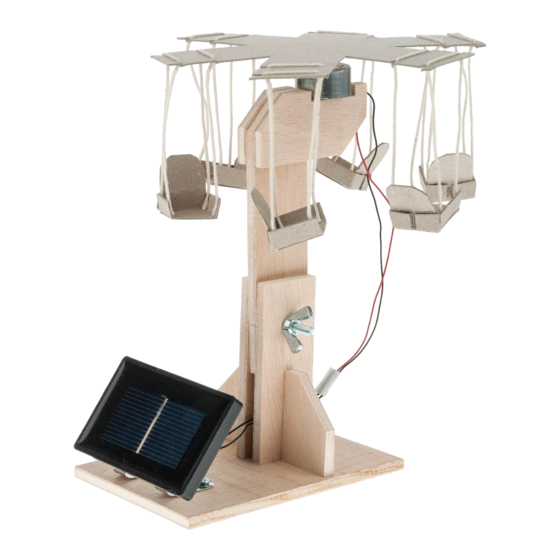

Solar Karusell
Hinweis
Stückzahl
1
1
1
1
1
1
1
1
1
2
1
Benötigtes Werkzeug:
Schere
Laubsäge
Lineal
Bleistift
Heißklebe-
Schlitzschrau-
pistole
bendreher
Bastelmesser
Maße (mm)
200x120x5
210x150x1
Karusell Oberteil/ Sitze
Motorverbindung Oberteil
M4
Befestigung Schwenkarm
9/4
Befestigung Schwenkarm
2000
Aufhängung Sitze
500
Befestigung Solarzelle
ø4x20
Befestigung Schwenkarm
Abisolierzange
Holzleim
Sekunden-
Bohrer
kleber
Schrauben-
Kreuzschlitz-
schlüssel
schraubendre-
her
Klebeband
Lötkolben + Lot
Bezeichnung
Einzelteile
Antrieb
Stromkreis
Antrieb
ø4
Teile-Nr.
1
2
3
4
5
6
7
8
9
10
11
Werbung
Verwandte Anleitungen für Opitec Solar Karusell
Inhaltszusammenfassung für Opitec Solar Karusell
- Seite 1 Hinweis Bei den OPITEC Werkpackungen handelt es sich nach Fertigstellung nicht um Artikel mit Spiel- zeugcharakter allgemein handelsüblicher Art, sondern um Lehr- und Lernmittel als Unterstüt- zung der pädagogischen Arbeit. Dieser Bausatz darf von Kindern und Jugendlichen nur unter Anleitung und Aufsicht von sachkundigen Erwachsenen gebaut und betrieben werden.
- Seite 2 Bauanleitung 118.819 Solar Karusell ø4 Die beiden Teile (1b) wie abgebildet mit der Schraube (11), der Unter- Die Schablone (Seite 5) auf das Sperrholz 1 übertragen und alle Teile legscheibe (5) und der Flügelmutter (4) mit Teil (1a) verschrauben. Die (1-1d) durchbohren und aussägen.
- Seite 3 Bauanleitung 118.819 Solar Karusell 12 Stücke mit 160mm länge von der Perlenkordel (6) abmessen und Den Motor (9) in die Nabe (3) einstecken. Die Nabe (3) anschließend abschneiden. Anschließend jeweils 2 Stücke wie abgebildet mit Sekun- am Mittelpunkt wie abgebildet aufkleben.
- Seite 4 Bauanleitung 118.819 Solar Karusell Hinweis: Die Kabel durch den Schlitz fädeln Motorkabel durch den Schlitz in der Säule führen. Anschließend das Die Solarzelle wie abgebildet mit den Schrauben (10) auf der Grund- Kabel vom +-Pol der Solarzelle mit dem roten Motorkabel verlöten oder platte festschrauben.
- Seite 5 Bauanleitung 118.819 Solar Karusell Schablone Sperrholz M 1:1...
- Seite 6 Bauanleitung 118.819 Solar Karusell...
- Seite 7 Bauanleitung 118.819 Solar Karusell Schablone Graupappe M 1:1...
