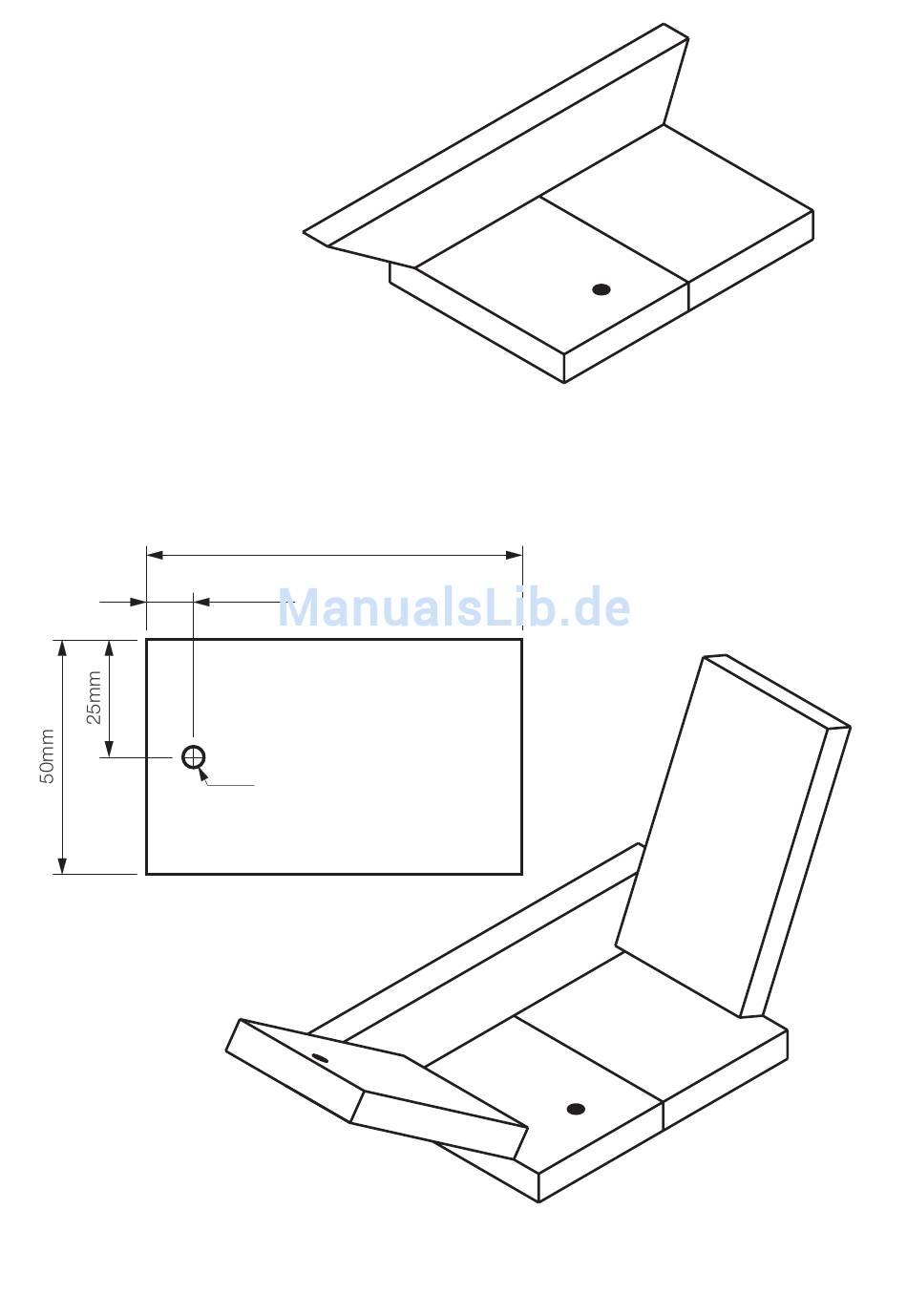

Das erste Seitenteil (S 1) auf Teil G leimen:
G
S1
B
Abb. 3
Im Hinblick auf die erforderliche Paßgenauigkeit müssen jetzt die "Rückenlehne" R (10 x 50 x 90 mm) und der "Lei-
stenabschnitt zur Aufnahme der Lenkstange" L (10 x 50 x 80 mm) an das Fahrgestell geleimt werden.
Zur späteren Aufnahme der Lenkstange wird im Teil L an der Stelle A eine Bohrung (ø 4,5 mm) angebracht. Zusätzlich
muß schon jetzt bedacht werden, daß die 4,5-Volt-Flachbatterie - an der Unterseite des Teils L angebracht - möglichst
genau zwischen Lenkstange und Kante der Leiste G passen muß.
80mm
10mm
L
A
Ø 4,5mm
R
Abb. 4
S1
G
A
L
B
Abb. 5
Für den "Fügevorgang" wird das bisher gefertigte Teil-Fahrgestell (vgl. Abb. 3) um 90° auf das bereits angeleimte Sei-
tenteil S 1 gekippt (vgl. Abb. 6).
Die beiden Leistenabschnitte L und R werden exakt bündig auf die Schrägen des Seitenteils S 1 geleimt (vgl. Abb.
5/6).
4
