Bei den OPITEC Werkpackungen handelt es sich nach Fertigstellung nicht um Artikel mit Spielzeugcharakter allge-
mein handelsüblicher Art, sondern um Lehr- und Lernmittel als Unterstützung der pädagogischen Arbeit. Dieser Bau-
satz darf von Kindern und Jugendlichen nur unter Anleitung und Aufsicht von sachkundigen Erwach- senen gebaut
und betrieben werden. Für Kinder unter 36 Monaten nicht geeignet. Erstickungsgefahr!
Stückliste
Pos.
Benennung
1
Schiffsboden
2
Bugteile / Heckteile
3
Brüstung / Steuerhaus
4
Dach
5
Ruder
6
Schiffsmast / Ruder
7
Ausleger
8
Pflöcke

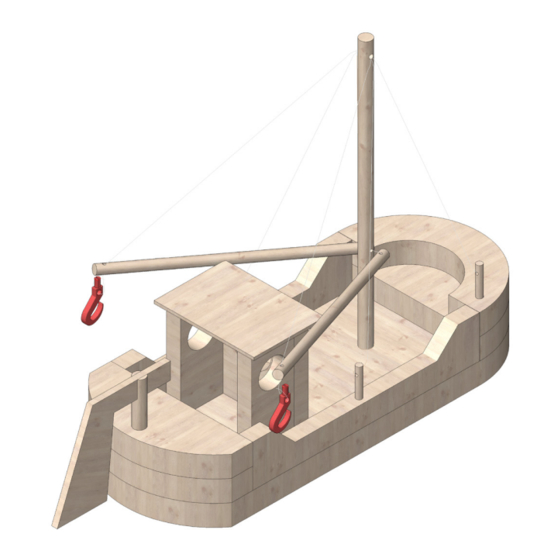

D103060#1
1 0 3 . 0 6 0
F i s c h k u t t e r
Hinweis
Menge
1
1
2
1
1
1
2
2
1
1
Achtung!
Dieses Produkt enthält eine Schnur.
Es besteht Strangulationsgefahr!
Materialien
Kiefernholz
15 x 100 x 250 mm
Kiefernholz
15 x 100 x 250 mm
Kiefernholz
10 x 30 x 300 mm
Sperrholz
Sperrholz
Rundstab
Rundstäbe
Kranhaken
Drachenschnur
Rundstab
Maße
2 x 50 x 70 mm
4 x 80 x 80 mm
ø 8 x 250 mm
ø 6 x 150 mm
2m
ø 4 x 200 mm
1
Werbung
Verwandte Anleitungen für Opitec 103.060
Inhaltszusammenfassung für Opitec 103.060

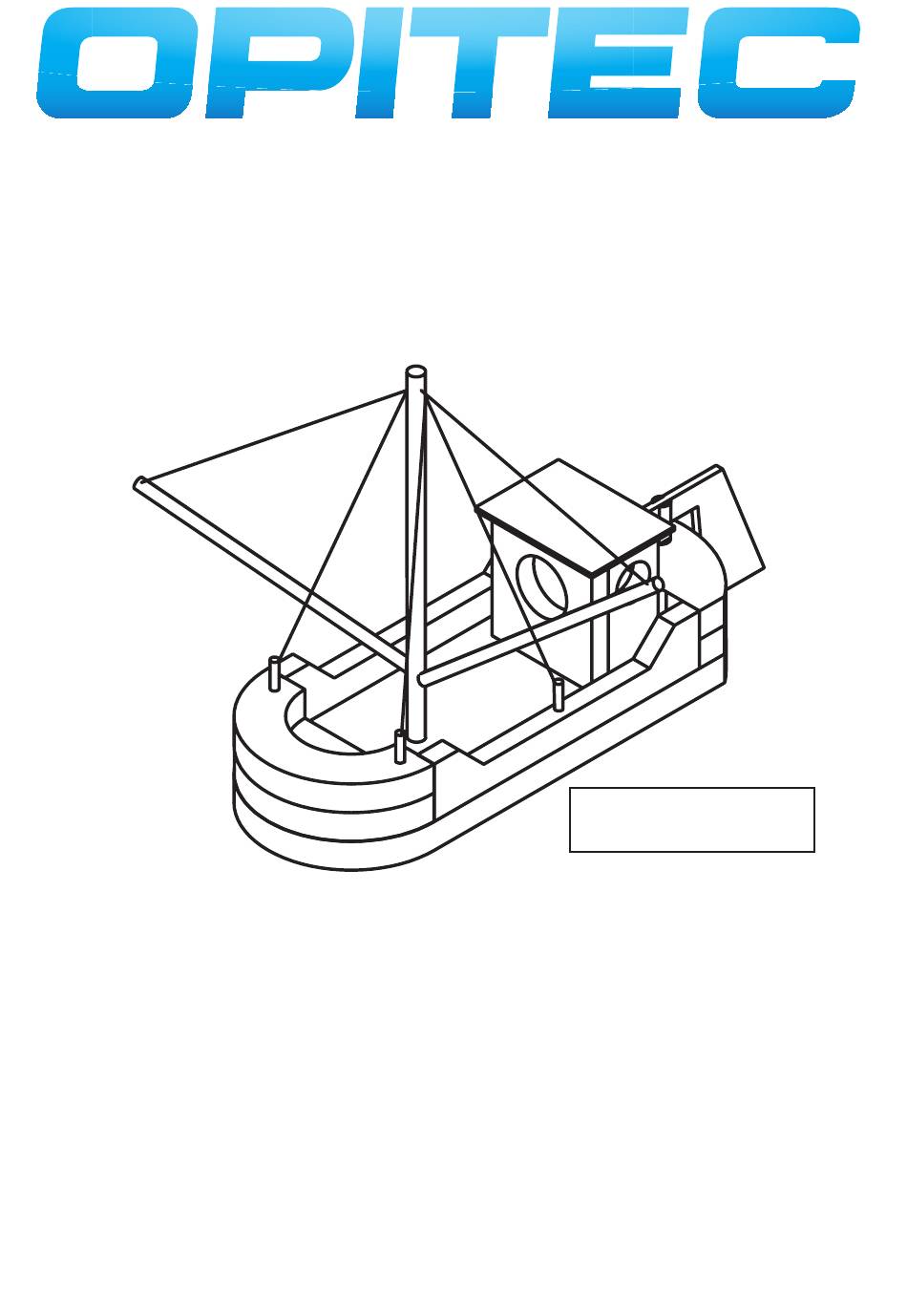

- Seite 1 Es besteht Strangulationsgefahr! Hinweis Bei den OPITEC Werkpackungen handelt es sich nach Fertigstellung nicht um Artikel mit Spielzeugcharakter allge- mein handelsüblicher Art, sondern um Lehr- und Lernmittel als Unterstützung der pädagogischen Arbeit. Dieser Bau- satz darf von Kindern und Jugendlichen nur unter Anleitung und Aufsicht von sachkundigen Erwach- senen gebaut und betrieben werden.
-
Seite 2: Beschreibung
1. Beschreibung Ein Bausatz, der durch seine formschöne Gestaltung und durch seinen einfachen technischen Aufbau besticht. Die Abbildungen garantieren einen problemlosen Herstellungsprozess. Ein optimales Ergebnis wird jedoch, wie bei allen Holzmodellen, erst dann erreicht, wenn die Schüler unter Anleitung die einzelnen Holzverarbeitungstechniken fachgerecht ausführen. 2. -
Seite 3: Zusammenbau
Alle Holzteile lackieren! Seile Hinweis: Alle Knoten mit Klebstoff stabilisieren. Die beiden Ausleger mit einem kurzen Seilstück durch das untere Querloch des Mastes miteinander beweglich ver- binden. Die Auslegerenden und die 4 Pflöcke mit dem oberen Querloch des Schiffsmast verbinden. Kranhaken an den Außlegerenden befestigen. - Seite 4 D103060#1...
- Seite 5 160mm 30mm Brüstung 15mm 100mm 30mm Bugteil R 50mm Ø 20mm Steuerhaus Seitenteil Bugteil 30mm 22mm 100mm Heckteil R 15mm Ruder Steuerhaus Vorderteil Ø 8mm M 1 : 1 100mm D103060#1...
- Seite 6 D103060#1...
- Seite 7 Ruder Schiffsboden Bugteil Aufnahme für Ruder Mast Ø 8mm Bugteil Ø 8mm Pflock Heckteil Ø 2mm Ø 4mm Heckteil M 1 : 1 D103060#1...
