MODELL 407114
Abb. 1, Position-Beschreibung
1) Vorderer Druckgriff
2) Betriebsschalter
3) Hauptgriff
4) Netzkabel
5) Stutzen zum Anschluss von Fremdabsaugung
6) Andruckklemmen zum Befestigen vom Schleifpapier
7) Basisplatte
8) Bedienhebel für Andruckklemmen
MODELL 407115
Abb. 2, Position-Beschreibung
1) Vorderer Druckgriff
2) Betriebsschalter
3) Arretiertaste des Betriebsschalters
4) Hauptgriff
5) Netzkabel
6) Deckel vom Auffangbehälter für den Staub
7) Auffangbehälter für Staub
8) Andruckklemmen zum Befestigen vom Schleifpapier
9) Bedienhebel für Andruckklemmen
10) Basisplatte mit Klettverschluss
DE

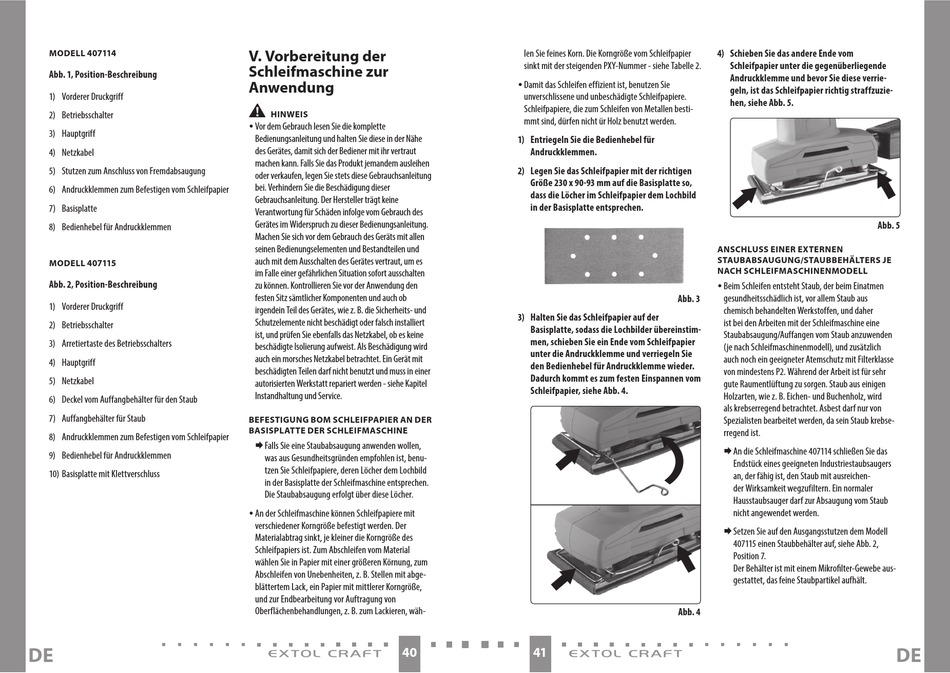

V. Vorbereitung der
Schleifmaschine zur
Anwendung
•
HINWEIS
y Vor dem Gebrauch lesen Sie die komplette
Bedienungsanleitung und halten Sie diese in der Nähe
des Gerätes, damit sich der Bediener mit ihr vertraut
machen kann. Falls Sie das Produkt jemandem ausleihen
oder verkaufen, legen Sie stets diese Gebrauchsanleitung
bei. Verhindern Sie die Beschädigung dieser
Gebrauchsanleitung. Der Hersteller trägt keine
Verantwortung für Schäden infolge vom Gebrauch des
Gerätes im Widerspruch zu dieser Bedienungsanleitung.
Machen Sie sich vor dem Gebrauch des Geräts mit allen
seinen Bedienungselementen und Bestandteilen und
auch mit dem Ausschalten des Gerätes vertraut, um es
im Falle einer gefährlichen Situation sofort ausschalten
zu können. Kontrollieren Sie vor der Anwendung den
festen Sitz sämtlicher Komponenten und auch ob
irgendein Teil des Gerätes, wie z. B. die Sicherheits- und
Schutzelemente nicht beschädigt oder falsch installiert
ist, und prüfen Sie ebenfalls das Netzkabel, ob es keine
beschädigte Isolierung aufweist. Als Beschädigung wird
auch ein morsches Netzkabel betrachtet. Ein Gerät mit
beschädigten Teilen darf nicht benutzt und muss in einer
autorisierten Werkstatt repariert werden - siehe Kapitel
Instandhaltung und Service.
BEFESTIGUNG BOM SCHLEIFPAPIER AN DER
BASISPLATTE DER SCHLEIFMASCHINE
 F alls Sie eine Staubabsaugung anwenden wollen,
was aus Gesundheitsgründen empfohlen ist, benu-
tzen Sie Schleifpapiere, deren Löcher dem Lochbild
in der Basisplatte der Schleifmaschine entsprechen.
Die Staubabsaugung erfolgt über diese Löcher.
y An der Schleifmaschine können Schleifpapiere mit
verschiedener Korngröße befestigt werden. Der
Materialabtrag sinkt, je kleiner die Korngröße des
Schleifpapiers ist. Zum Abschleifen vom Material
wählen Sie in Papier mit einer größeren Körnung, zum
Abschleifen von Unebenheiten, z. B. Stellen mit abge-
blättertem Lack, ein Papier mit mittlerer Korngröße,
und zur Endbearbeitung vor Auftragung von
Oberflächenbehandlungen, z. B. zum Lackieren, wäh-
40
len Sie feines Korn. Die Korngröße vom Schleifpapier
sinkt mit der steigenden PXY-Nummer - siehe Tabelle 2.
y Damit das Schleifen effizient ist, benutzen Sie
unverschlissene und unbeschädigte Schleifpapiere.
Schleifpapiere, die zum Schleifen von Metallen besti-
mmt sind, dürfen nicht ür Holz benutzt werden.
1) Entriegeln Sie die Bedienhebel für
Andruckklemmen.
2) Legen Sie das Schleifpapier mit der richtigen
Größe 230 x 90-93 mm auf die Basisplatte so,
dass die Löcher im Schleifpapier dem Lochbild
in der Basisplatte entsprechen.
Abb. 3
3) Halten Sie das Schleifpapier auf der
Basisplatte, sodass die Lochbilder übereinstim-
men, schieben Sie ein Ende vom Schleifpapier
unter die Andruckklemme und verriegeln Sie
den Bedienhebel für Andruckklemme wieder.
Dadurch kommt es zum festen Einspannen vom
Schleifpapier, siehe Abb. 4.
Abb. 4
41
4) Schieben Sie das andere Ende vom
Schleifpapier unter die gegenüberliegende
Andruckklemme und bevor Sie diese verrie-
geln, ist das Schleifpapier richtig straffzuzie-
hen, siehe Abb. 5.
Abb. 5
ANSCHLUSS EINER EXTERNEN
STAUBABSAUGUNG/STAUBBEHÄLTERS JE
NACH SCHLEIFMASCHINENMODELL
y Beim Schleifen entsteht Staub, der beim Einatmen
gesundheitsschädlich ist, vor allem Staub aus
chemisch behandelten Werkstoffen, und daher
ist bei den Arbeiten mit der Schleifmaschine eine
Staubabsaugung/Auffangen vom Staub anzuwenden
(je nach Schleifmaschinenmodell), und zusätzlich
auch noch ein geeigneter Atemschutz mit Filterklasse
von mindestens P2. Während der Arbeit ist für sehr
gute Raumentlüftung zu sorgen. Staub aus einigen
Holzarten, wie z. B. Eichen- und Buchenholz, wird
als krebserregend betrachtet. Asbest darf nur von
Spezialisten bearbeitet werden, da sein Staub krebse-
rregend ist.
 A n die Schleifmaschine 407114 schließen Sie das
Endstück eines geeigneten Industriestaubsaugers
an, der fähig ist, den Staub mit ausreichen-
der Wirksamkeit wegzufiltern. Ein normaler
Hausstaubsauger darf zur Absaugung vom Staub
nicht angewendet werden.
 S etzen Sie auf den Ausgangsstutzen dem Modell
407115 einen Staubbehälter auf, siehe Abb. 2,
Position 7.
Der Behälter ist mit einem Mikrofilter-Gewebe aus-
gestattet, das feine Staubpartikel aufhält.
