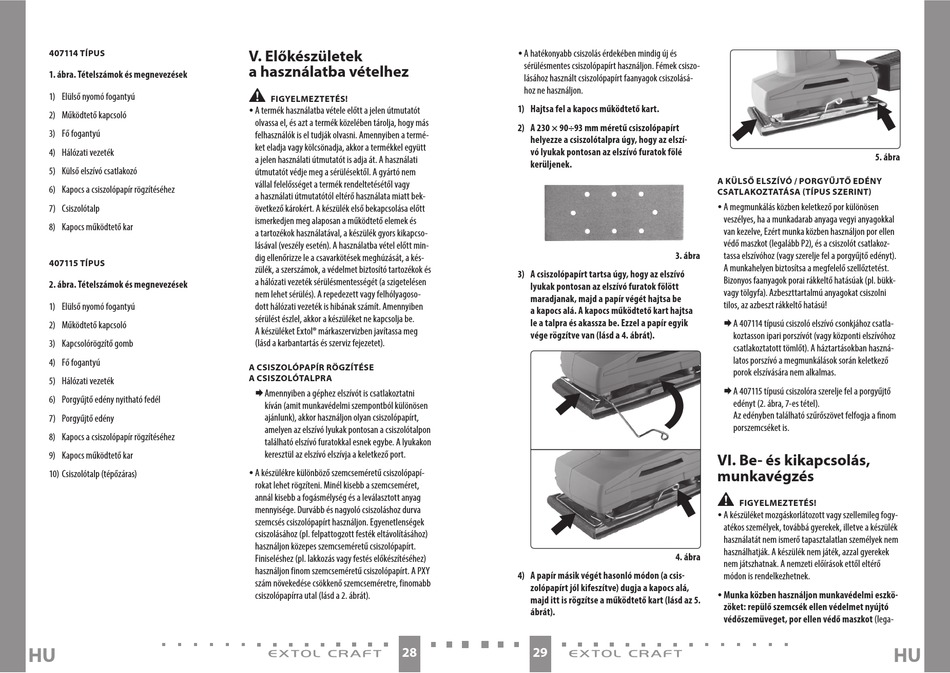

407114 TÍPUS
1. ábra. Tételszámok és megnevezések
1) Elülső nyomó fogantyú
2) Működtető kapcsoló
3) Fő fogantyú
4) Hálózati vezeték
5) Külső elszívó csatlakozó
6) Kapocs a csiszolópapír rögzítéséhez
7) Csiszolótalp
8) Kapocs működtető kar
407115 TÍPUS
2. ábra. Tételszámok és megnevezések
1) Elülső nyomó fogantyú
2) Működtető kapcsoló
3) Kapcsolórögzítő gomb
4) Fő fogantyú
5) Hálózati vezeték
6) Porgyűjtő edény nyitható fedél
7) Porgyűjtő edény
8) Kapocs a csiszolópapír rögzítéséhez
9) Kapocs működtető kar
10) Csiszolótalp (tépőzáras)
HU
V. Előkészületek
a használatba vételhez
•
FIGYELMEZTETÉS!
y A termék használatba vétele előtt a jelen útmutatót
olvassa el, és azt a termék közelében tárolja, hogy más
felhasználók is el tudják olvasni. Amennyiben a termé-
ket eladja vagy kölcsönadja, akkor a termékkel együtt
a jelen használati útmutatót is adja át. A használati
útmutatót védje meg a sérülésektől. A gyártó nem
vállal felelősséget a termék rendeltetésétől vagy
a használati útmutatótól eltérő használata miatt bek-
övetkező károkért. A készülék első bekapcsolása előtt
ismerkedjen meg alaposan a működtető elemek és
a tartozékok használatával, a készülék gyors kikapcso-
lásával (veszély esetén). A használatba vétel előtt min-
dig ellenőrizze le a csavarkötések meghúzását, a kés-
zülék, a szerszámok, a védelmet biztosító tartozékok és
a hálózati vezeték sérülésmentességét (a szigetelésen
nem lehet sérülés). A repedezett vagy felhólyagoso-
dott hálózati vezeték is hibának számít. Amennyiben
sérülést észlel, akkor a készüléket ne kapcsolja be.
A készüléket Extol® márkaszervizben javítassa meg
(lásd a karbantartás és szerviz fejezetet).
A CSISZOLÓPAPÍR RÖGZÍTÉSE
A CSISZOLÓTALPRA
A mennyiben a géphez elszívót is csatlakoztatni
kíván (amit munkavédelmi szempontból különösen
ajánlunk), akkor használjon olyan csiszolópapírt,
amelyen az elszívó lyukak pontosan a csiszolótalpon
található elszívó furatokkal esnek egybe. A lyukakon
keresztül az elszívó elszívja a keletkező port.
y A készülékre különböző szemcseméretű csiszolópapí-
rokat lehet rögzíteni. Minél kisebb a szemcseméret,
annál kisebb a fogásmélység és a leválasztott anyag
mennyisége. Durvább és nagyoló csiszoláshoz durva
szemcsés csiszolópapírt használjon. Egyenetlenségek
csiszolásához (pl. felpattogzott festék eltávolításához)
használjon közepes szemcseméretű csiszolópapírt.
Finiseléshez (pl. lakkozás vagy festés előkészítéséhez)
használjon finom szemcseméretű csiszolópapírt. A PXY
szám növekedése csökkenő szemcseméretre, finomabb
csiszolópapírra utal (lásd a 2. ábrát).
28
y A hatékonyabb csiszolás érdekében mindig új és
sérülésmentes csiszolópapírt használjon. Fémek csiszo-
lásához használt csiszolópapírt faanyagok csiszolásá-
hoz ne használjon.
1) Hajtsa fel a kapocs működtető kart.
2) A 230 × 90÷93 mm méretű csiszolópapírt
helyezze a csiszolótalpra úgy, hogy az elszí-
vó lyukak pontosan az elszívó furatok fölé
kerüljenek.
3. ábra
3) A csiszolópapírt tartsa úgy, hogy az elszívó
lyukak pontosan az elszívó furatok fölött
maradjanak, majd a papír végét hajtsa be
a kapocs alá. A kapocs működtető kart hajtsa
le a talpra és akassza be. Ezzel a papír egyik
vége rögzítve van (lásd a 4. ábrát).
4. ábra
4) A papír másik végét hasonló módon (a csis-
zolópapírt jól kifeszítve) dugja a kapocs alá,
majd itt is rögzítse a működtető kart (lásd az 5.
ábrát).
29
5. ábra
A KÜLSŐ ELSZÍVÓ / PORGYŰJTŐ EDÉNY
CSATLAKOZTATÁSA (TÍPUS SZERINT)
y A megmunkálás közben keletkező por különösen
veszélyes, ha a munkadarab anyaga vegyi anyagokkal
van kezelve, Ezért munka közben használjon por ellen
védő maszkot (legalább P2), és a csiszolót csatlakoz-
tassa elszívóhoz (vagy szerelje fel a porgyűjtő edényt).
A munkahelyen biztosítsa a megfelelő szellőztetést.
Bizonyos faanyagok porai rákkeltő hatásúak (pl. bükk-
vagy tölgyfa). Azbeszttartalmú anyagokat csiszolni
tilos, az azbeszt rákkeltő hatású!
A 407114 típusú csiszoló elszívó csonkjához csatla-
koztasson ipari porszívót (vagy központi elszívóhoz
csatlakoztatott tömlőt). A háztartásokban haszná-
latos porszívó a megmunkálások során keletkező
porok elszívására nem alkalmas.
A 407115 típusú csiszolóra szerelje fel a porgyűjtő
edényt (2. ábra, 7-es tétel).
Az edényben található szűrőszövet felfogja a finom
porszemcséket is.
VI. Be- és kikapcsolás,
munkavégzés
•
FIGYELMEZTETÉS!
y A készüléket mozgáskorlátozott vagy szellemileg fogy-
atékos személyek, továbbá gyerekek, illetve a készülék
használatát nem ismerő tapasztalatlan személyek nem
használhatják. A készülék nem játék, azzal gyerekek
nem játszhatnak. A nemzeti előírások ettől eltérő
módon is rendelkezhetnek.
y Munka közben használjon munkavédelmi eszkö-
zöket: repülő szemcsék ellen védelmet nyújtó
védőszemüveget, por ellen védő maszkot (lega-
HU
