* Der angeführte Vibrationswert kann abweichen
in Abhängigkeit von der durchgeführten Tätigkeit
(Schneiden, Schleifen, Polieren u. ä.)
y Der deklarierte Vibrationswert wurde durch die
Methode laut Norm EN 61029 ermittelt, und daher kann
dieser Wert für die Einschätzung der Belastung des
Mitarbeiters durch Vibrationen auch bei Benutzung von
anderem Elektrowerkzeug angewandt werden.
y Der gemessene Vibrationspegel kann vom deklarierten
Wert abweichen, in Abhängigkeit von der Art der
Nutzung des Werkzeuges.
y Es ist nötig, Sicherheitsmessungen zum Schutz
des Bedienungspersonals anzuordnen, die auf der
Auswertung der Belastung durch Vibrationen unter reellen
Benutzungsbedingungen basieren, wobei es nötig ist, auch
die Zeiten einzubeziehen, wo das Werkzeug abgeschaltet ist
bzw. in Gang ist, aber nicht benutzt wird. Legen Sie ausrei-
chende Maßnahmen zum Schutz des Bedienungspersonals
vor den Auswirkungen der Vibrationen fest, die auch die
Wartung des Gerätes und dessen Arbeitsaufsätze, die
Organisation der Arbeitsabläufe u. ä. beinhalten.
y Der Schallleistungspegel wurde laut Norm EN ISO 3744
gemessen und kann den Wert von 85 dB(A) überschrei-
ten, daher benutzen Sie während der Arbeit mit der
Schleifmaschine geeigneten Gehörschutz.
II. Charakteristik
y Das Doppelscheiben-Tischschleifgerät Extol® Craft
410112 mit Korundschleifscheibe, poröser Schleif- und
Reinigungsscheibe in Kombination mit einer von Hand
gehaltenen Direkt-Schleifmaschine/Minibohrmaschine ist
insbesondere zu folgenden Anwendungszwecken bestimmt:
KORUND-SCHLEIFSCHEIBE
y Für trockene Metallbearbeitung und Schleifen von
Messern, Scheren, Meißeln, Stemmeisen und ähnlichen
Werkzeugen mit Klinge.
PORÖSE SCHLEIF- UND REINIGUNGSSCHEIBE
y Für trockenes Reinigen von Metalloberflächen von
Farben, Patina, Klebstoff, Rost, Kunststoff und Gummi;
Feinschleifen von Schweißnähten, Ausfransungen u. ä.
D ie allmähliche Steigerung der Drehzahl der
Schleifmaschine schont den Motor und verhindert die
Entstehung von Reaktionsmomenten.
DE
M öglichkeit der Feinregulierung der Drehzahl für die
vorgegebene Tätigkeit
Die Gummifüße dämmen die Vibrationen und den Motorlärm.
D ank der kleinen Größe benötigt die Schleifmaschine
nicht viel Platz.
DIREKT-SCHLEIFMASCHINE/
MINIBOHRMASCHINE
Dieses Gerät ist für Feinschleifen, Entgraten, Fräsen,
Gravieren, Polieren und auch zum Feinbohren bestimmt
unter Nutzung von hierzu bestimmten Werkzeugen, die z. B.
in den Extol® Craft Sets 73410 und 73412 beinhaltet sind.
D as flexible Bowdenkabel und der dünne Griff zum
Halten ermöglicht die Durchführung von feinster und
genauer Arbeit.
D ank der austauschbaren Spannzangen können
Werkzeuge mit Schaftdurchmesser von 2,0 mm; 2,6
mm und 3,2 mm verwendet werden.
ABBILDUNGEN VON BEISPIELEN
DER ANWENDUNG DER DIREKT-
SCHLEIFMASCHINE/MINIBOHRMASCHINE:
Fräsen und Schleifen von Holz
Abb. 1
Schleifen und Schneiden von Metall
Abb. 2
Schleifen von Glas
Abb. 3
48
III. Empfohlenes Zubehör
y Im Bedarfsfall kann Ersatzwerkzeug von den Extol® Craft Sets 73410 und 73412 benutzt werden.

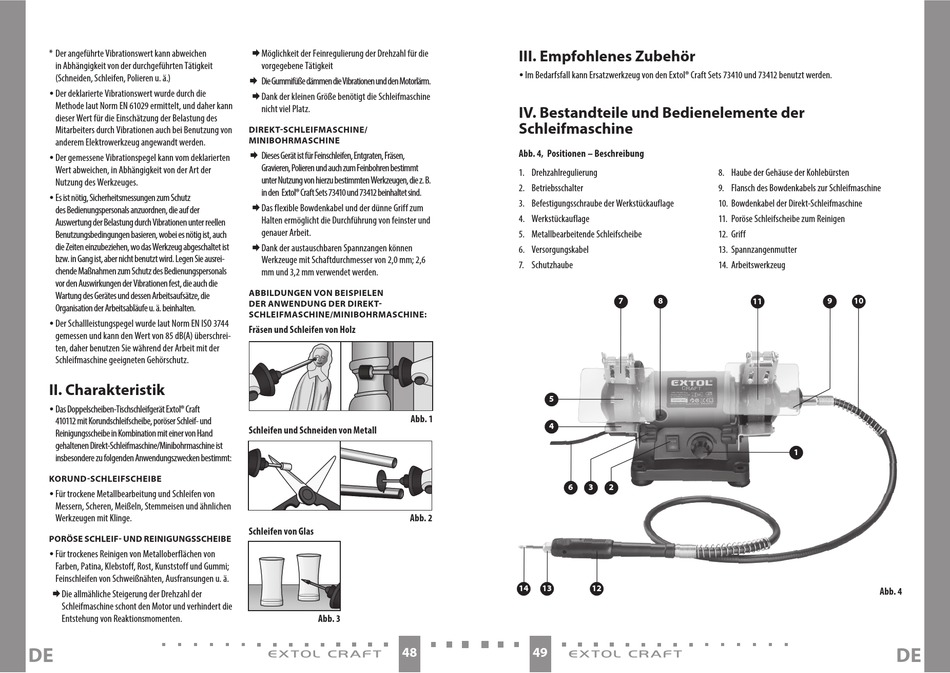

IV. Bestandteile und Bedienelemente der
Schleifmaschine
Abb. 4, Positionen – Beschreibung
1. Drehzahlregulierung
2. Betriebsschalter
3. Befestigungsschraube der Werkstückauflage
4. Werkstückauflage
5. Metallbearbeitende Schleifscheibe
6. Versorgungskabel
7. Schutzhaube
7
8
5
4
6
3
2
14
13
12
49
8. Haube der Gehäuse der Kohlebürsten
9. Flansch des Bowdenkabels zur Schleifmaschine
10. Bowdenkabel der Direkt-Schleifmaschine
11. Poröse Schleifscheibe zum Reinigen
12. Griff
13. Spannzangenmutter
14. Arbeitswerkzeug
9
10
11
1
Abb. 4
