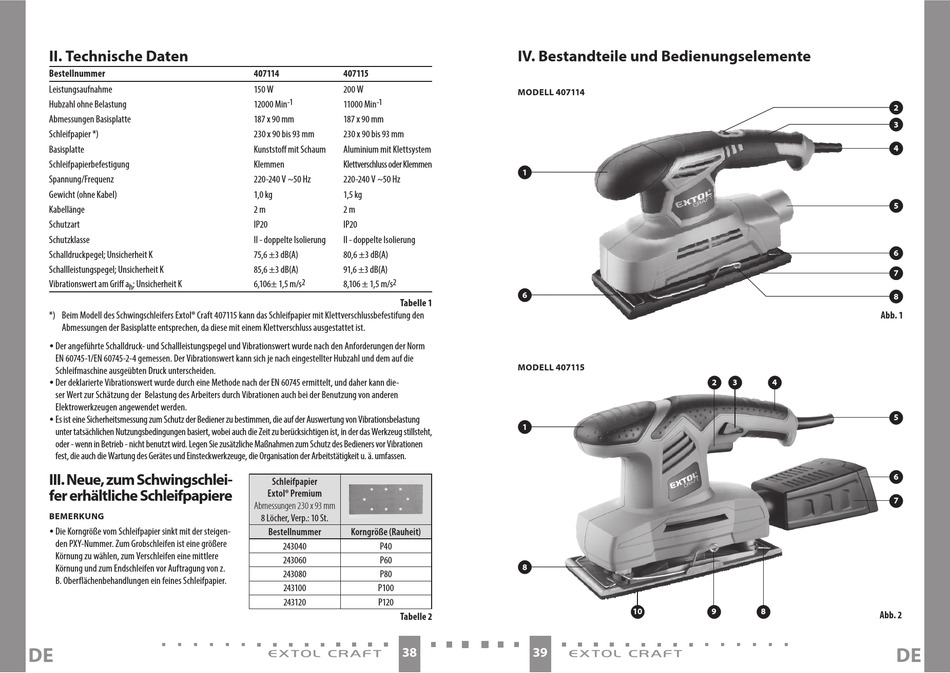

II. Technische Daten
Bestellnummer
Leistungsaufnahme
Hubzahl ohne Belastung
Abmessungen Basisplatte
Schleifpapier *)
Basisplatte
Schleifpapierbefestigung
Spannung/Frequenz
Gewicht (ohne Kabel)
Kabellänge
Schutzart
Schutzklasse
Schalldruckpegel; Unsicherheit K
Schallleistungspegel; Unsicherheit K
Vibrationswert am Griff a ; Unsicherheit K
h
*) Beim Modell des Schwingschleifers Extol® Craft 407115 kann das Schleifpapier mit Klettverschlussbefestifung den
Abmessungen der Basisplatte entsprechen, da diese mit einem Klettverschluss ausgestattet ist.
y Der angeführte Schalldruck- und Schallleistungspegel und Vibrationswert wurde nach den Anforderungen der Norm
EN 60745-1/EN 60745-2-4 gemessen. Der Vibrationswert kann sich je nach eingestellter Hubzahl und dem auf die
Schleifmaschine ausgeübten Druck unterscheiden.
y Der deklarierte Vibrationswert wurde durch eine Methode nach der EN 60745 ermittelt, und daher kann die-
ser Wert zur Schätzung der Belastung des Arbeiters durch Vibrationen auch bei der Benutzung von anderen
Elektrowerkzeugen angewendet werden.
y Es ist eine Sicherheitsmessung zum Schutz der Bediener zu bestimmen, die auf der Auswertung von Vibrationsbelastung
unter tatsächlichen Nutzungsbedingungen basiert, wobei auch die Zeit zu berücksichtigen ist, in der das Werkzeug stillsteht,
oder - wenn in Betrieb - nicht benutzt wird. Legen Sie zusätzliche Maßnahmen zum Schutz des Bedieners vor Vibrationen
fest, die auch die Wartung des Gerätes und Einsteckwerkzeuge, die Organisation der Arbeitstätigkeit u. ä. umfassen.
III. Neue, zum Schwingschlei-
fer erhältliche Schleifpapiere
BEMERKUNG
y Die Korngröße vom Schleifpapier sinkt mit der steigen-
den PXY-Nummer. Zum Grobschleifen ist eine größere
Körnung zu wählen, zum Verschleifen eine mittlere
Körnung und zum Endschleifen vor Auftragung von z.
B. Oberflächenbehandlungen ein feines Schleifpapier.
DE
407114 407115
150 W 200 W
-1 -1
12000 Min 11000 Min
187 x 90 mm 187 x 90 mm
230 x 90 bis 93 mm 230 x 90 bis 93 mm
Kunststoff mit Schaum Aluminium mit Klettsystem
Klemmen Klettverschluss oder Klemmen
220-240 V ~50 Hz 220-240 V ~50 Hz
1,0 kg 1,5 kg
2 m 2 m
IP20 IP20
II - doppelte Isolierung II - doppelte Isolierung
75,6 ±3 dB(A) 80,6 ±3 dB(A)
85,6 ±3 dB(A) 91,6 ±3 dB(A)
2 2
6,106± 1,5 m/s 8,106 ± 1,5 m/s
Tabelle 1
Schleifpapier
Extol® Premium
Abmessungen 230 x 93 mm
8 Löcher, Verp.: 10 St.
Bestellnummer Korngröße (Rauheit)
243040 P40
243060 P60
243080 P80
243100 P100
243120 P120
Tabelle 2
38
IV. Bestandteile und Bedienungselemente
MODELL 407114
1
6
MODELL 407115
1
8
10
39
Abb. 1
2 3 4
9 8
Abb. 2
2
3
4
5
6
7
8
5
6
7
DE
