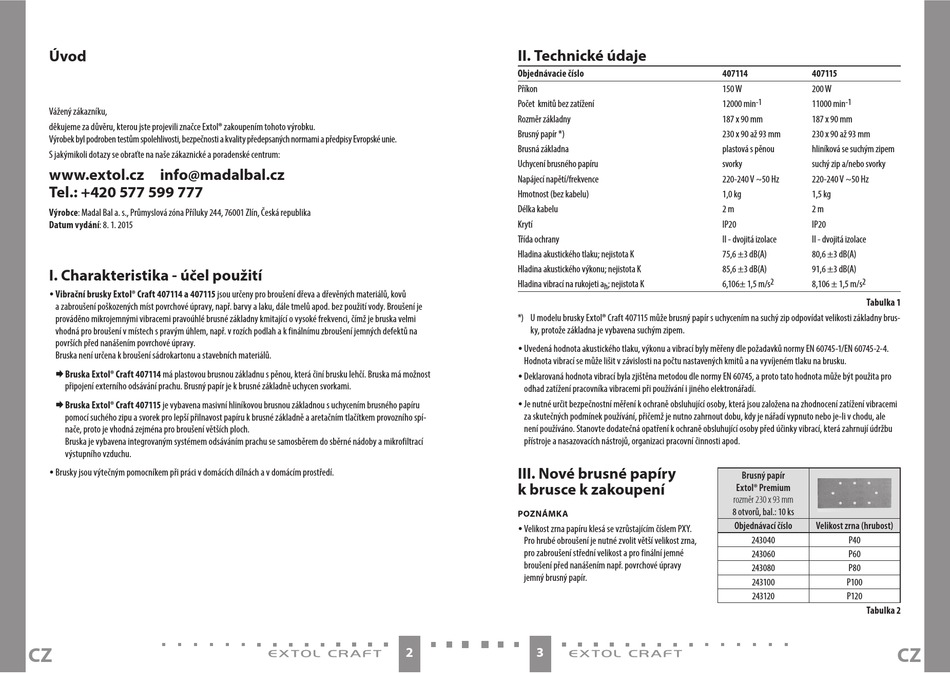

Úvod
Vážený zákazníku,
děkujeme za důvěru, kterou jste projevili značce Extol® zakoupením tohoto výrobku.
Výrobek byl podroben testům spolehlivosti, bezpečnosti a kvality předepsaných normami a předpisy Evropské unie.
S jakýmikoli dotazy se obraťte na naše zákaznické a poradenské centrum:
www.extol.cz info@madalbal.cz
Tel.: +420 577 599 777
Výrobce: Madal Bal a. s., Průmyslová zóna Příluky 244, 76001 Zlín, Česká republika
Datum vydání: 8. 1. 2015
I. Charakteristika - účel použití
y Vibrační brusky Extol® Craft 407114 a 407115 jsou určeny pro broušení dřeva a dřevěných materiálů, kovů
a zabroušení poškozených míst povrchové úpravy, např. barvy a laku, dále tmelů apod. bez použití vody. Broušení je
prováděno mikrojemnými vibracemi pravoúhlé brusné základny kmitající o vysoké frekvenci, čímž je bruska velmi
vhodná pro broušení v místech s pravým úhlem, např. v rozích podlah a k finálnímu zbroušení jemných defektů na
površích před nanášením povrchové úpravy.
Bruska není určena k broušení sádrokartonu a stavebních materiálů.
 B ruska Extol® Craft 407114 má plastovou brusnou základnu s pěnou, která činí brusku lehčí. Bruska má možnost
připojení externího odsávání prachu. Brusný papír je k brusné základně uchycen svorkami.
 B ruska Extol® Craft 407115 je vybavena masivní hliníkovou brusnou základnou s uchycením brusného papíru
pomocí suchého zipu a svorek pro lepší přilnavost papíru k brusné základně a aretačním tlačítkem provozního spí-
nače, proto je vhodná zejména pro broušení větších ploch.
Bruska je vybavena integrovaným systémem odsáváním prachu se samosběrem do sběrné nádoby a mikrofiltrací
výstupního vzduchu.
y Brusky jsou výtečným pomocníkem při práci v domácích dílnách a v domácím prostředí.
CZ
II. Technické údaje
Objednávacie číslo
Příkon
Počet kmitů bez zatížení
Rozměr základny
Brusný papír *)
Brusná základna
Uchycení brusného papíru
Napájecí napětí/frekvence
Hmotnost (bez kabelu)
Délka kabelu
Krytí
Třída ochrany
Hladina akustického tlaku; nejistota K
Hladina akustického výkonu; nejistota K
Hladina vibrací na rukojeti a
*) U modelu brusky Extol® Craft 407115 může brusný papír s uchycením na suchý zip odpovídat velikosti základny brus-
ky, protože základna je vybavena suchým zipem.
y Uvedená hodnota akustického tlaku, výkonu a vibrací byly měřeny dle požadavků normy EN 60745-1/EN 60745-2-4.
Hodnota vibrací se může lišit v závislosti na počtu nastavených kmitů a na vyvíjeném tlaku na brusku.
y Deklarovaná hodnota vibrací byla zjištěna metodou dle normy EN 60745, a proto tato hodnota může být použita pro
odhad zatížení pracovníka vibracemi při používání i jiného elektronářadí.
y Je nutné určit bezpečnostní měření k ochraně obsluhující osoby, která jsou založena na zhodnocení zatížení vibracemi
za skutečných podmínek používání, přičemž je nutno zahrnout dobu, kdy je nářadí vypnuto nebo je-li v chodu, ale
není používáno. Stanovte dodatečná opatření k ochraně obsluhující osoby před účinky vibrací, která zahrnují údržbu
přístroje a nasazovacích nástrojů, organizaci pracovní činnosti apod.
III. Nové brusné papíry
k brusce k zakoupení
POZNÁMKA
y Velikost zrna papíru klesá se vzrůstajícím číslem PXY.
Pro hrubé obroušení je nutné zvolit větší velikost zrna,
pro zabroušení střední velikost a pro finální jemné
broušení před nanášením např. povrchové úpravy
jemný brusný papír.
2 3
407114
150 W
-1
12000 min
187 x 90 mm
230 x 90 až 93 mm
plastová s pěnou
svorky
220-240 V ~50 Hz
1,0 kg
2 m
IP20
II - dvojitá izolace
75,6 ±3 dB(A)
85,6 ±3 dB(A)
2
; nejistota K 6,106± 1,5 m/s
h
Brusný papír
Extol® Premium
rozměr 230 x 93 mm
8 otvorů, bal.: 10 ks
Objednávací číslo
243040
243060
243080
243100
243120
407115
200 W
-1
11000 min
187 x 90 mm
230 x 90 až 93 mm
hliníková se suchým zipem
suchý zip a/nebo svorky
220-240 V ~50 Hz
1,5 kg
2 m
IP20
II - dvojitá izolace
80,6 ±3 dB(A)
91,6 ±3 dB(A)
2
8,106 ± 1,5 m/s
Tabulka 1
Velikost zrna (hrubost)
P40
P60
P80
P100
P120
Tabulka 2
CZ
