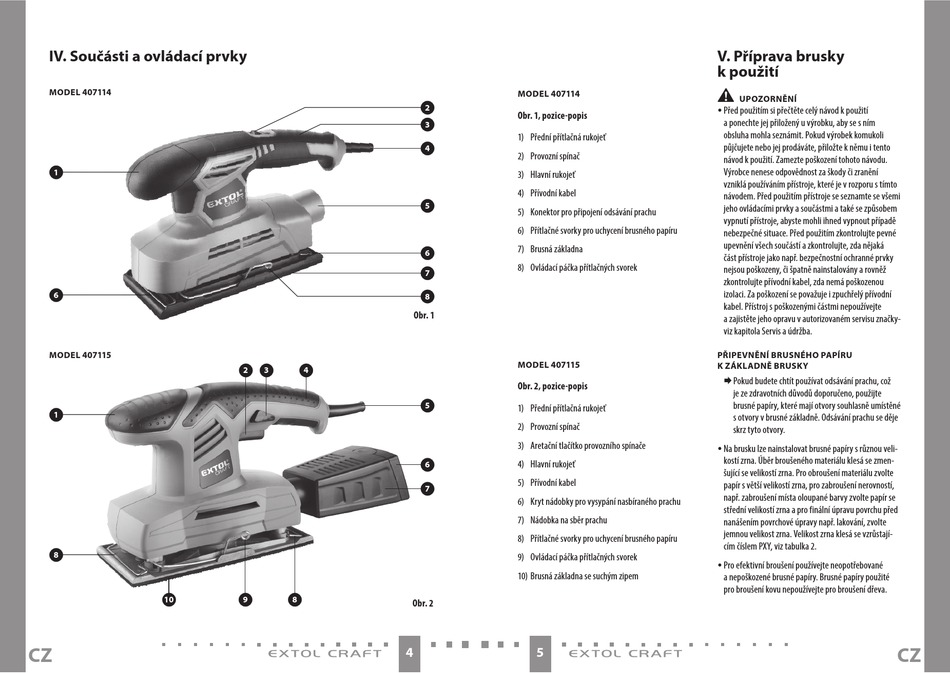

IV. Součásti a ovládací prvky
MODEL 407114
1
6
MODEL 407115
1
8
10
CZ
Obr. 1
2 3 4
9 8
Obr. 2
4
MODEL 407114
2
Obr. 1, pozice-popis
3
1) Přední přítlačná rukojeť
4
2) Provozní spínač
3) Hlavní rukojeť
4) Přívodní kabel
5
5) Konektor pro připojení odsávání prachu
6) Přítlačné svorky pro uchycení brusného papíru
7) Brusná základna
6
8) Ovládací páčka přítlačných svorek
7
8
MODEL 407115
Obr. 2, pozice-popis
5
1) Přední přítlačná rukojeť
2) Provozní spínač
3) Aretační tlačítko provozního spínače
4) Hlavní rukojeť
6
5) Přívodní kabel
7
6) Kryt nádobky pro vysypání nasbíraného prachu
7) Nádobka na sběr prachu
8) Přítlačné svorky pro uchycení brusného papíru
9) Ovládací páčka přítlačných svorek
10) Brusná základna se suchým zipem
5
V. Příprava brusky
k použití
•
UPOZORNĚNÍ
y Před použitím si přečtěte celý návod k použití
a ponechte jej přiložený u výrobku, aby se s ním
obsluha mohla seznámit. Pokud výrobek komukoli
půjčujete nebo jej prodáváte, přiložte k němu i tento
návod k použití. Zamezte poškození tohoto návodu.
Výrobce nenese odpovědnost za škody či zranění
vzniklá používáním přístroje, které je v rozporu s tímto
návodem. Před použitím přístroje se seznamte se všemi
jeho ovládacími prvky a součástmi a také se způsobem
vypnutí přístroje, abyste mohli ihned vypnout případě
nebezpečné situace. Před použitím zkontrolujte pevné
upevnění všech součástí a zkontrolujte, zda nějaká
část přístroje jako např. bezpečnostní ochranné prvky
nejsou poškozeny, či špatně nainstalovány a rovněž
zkontrolujte přívodní kabel, zda nemá poškozenou
izolaci. Za poškození se považuje i zpuchřelý přívodní
kabel. Přístroj s poškozenými částmi nepoužívejte
a zajistěte jeho opravu v autorizovaném servisu značky-
viz kapitola Servis a údržba.
PŘIPEVNĚNÍ BRUSNÉHO PAPÍRU
K ZÁKLADNĚ BRUSKY
 P okud budete chtít používat odsávání prachu, což
je ze zdravotních důvodů doporučeno, použijte
brusné papíry, které mají otvory souhlasně umístěné
s otvory v brusné základně. Odsávání prachu se děje
skrz tyto otvory.
y Na brusku lze nainstalovat brusné papíry s různou veli-
kostí zrna. Úběr broušeného materiálu klesá se zmen-
šující se velikostí zrna. Pro obroušení materiálu zvolte
papír s větší velikostí zrna, pro zabroušení nerovností,
např. zabroušení místa oloupané barvy zvolte papír se
střední velikostí zrna a pro finální úpravu povrchu před
nanášením povrchové úpravy např. lakování, zvolte
jemnou velikost zrna. Velikost zrna klesá se vzrůstají-
cím číslem PXY, viz tabulka 2.
y Pro efektivní broušení používejte neopotřebované
a nepoškozené brusné papíry. Brusné papíry použité
pro broušení kovu nepoužívejte pro broušení dřeva.
