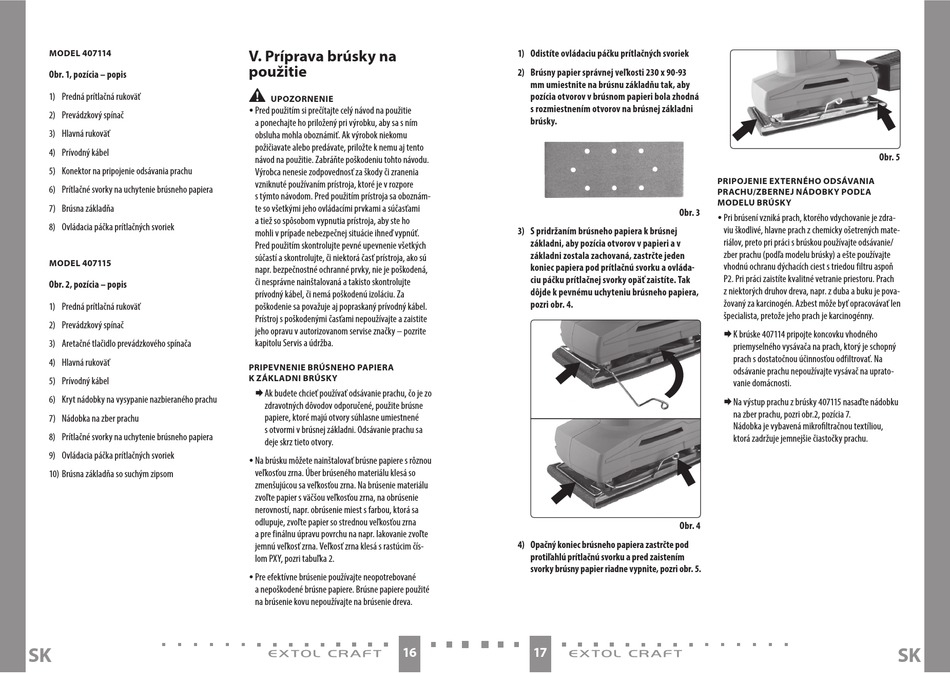

Extol Craft 407114 Bedienungsanleitung Seite 9

MODEL 407114
Obr. 1, pozícia – popis
1) Predná prítlačná rukoväť
2) Prevádzkový spínač
3) Hlavná rukoväť
4) Prívodný kábel
5) Konektor na pripojenie odsávania prachu
6) Prítlačné svorky na uchytenie brúsneho papiera
7) Brúsna základňa
8) Ovládacia páčka prítlačných svoriek
MODEL 407115
Obr. 2, pozícia – popis
1) Predná prítlačná rukoväť
2) Prevádzkový spínač
3) Aretačné tlačidlo prevádzkového spínača
4) Hlavná rukoväť
5) Prívodný kábel
6) Kryt nádobky na vysypanie nazbieraného prachu
7) Nádobka na zber prachu
8) Prítlačné svorky na uchytenie brúsneho papiera
9) Ovládacia páčka prítlačných svoriek
10) Brúsna základňa so suchým zipsom
SK
V. Príprava brúsky na
použitie
•
UPOZORNENIE
y Pred použitím si prečítajte celý návod na použitie
a ponechajte ho priložený pri výrobku, aby sa s ním
obsluha mohla oboznámiť. Ak výrobok niekomu
požičiavate alebo predávate, priložte k nemu aj tento
návod na použitie. Zabráňte poškodeniu tohto návodu.
Výrobca nenesie zodpovednosť za škody či zranenia
vzniknuté používaním prístroja, ktoré je v rozpore
s týmto návodom. Pred použitím prístroja sa oboznám-
te so všetkými jeho ovládacími prvkami a súčasťami
a tiež so spôsobom vypnutia prístroja, aby ste ho
mohli v prípade nebezpečnej situácie ihneď vypnúť.
Pred použitím skontrolujte pevné upevnenie všetkých
súčastí a skontrolujte, či niektorá časť prístroja, ako sú
napr. bezpečnostné ochranné prvky, nie je poškodená,
či nesprávne nainštalovaná a takisto skontrolujte
prívodný kábel, či nemá poškodenú izoláciu. Za
poškodenie sa považuje aj popraskaný prívodný kábel.
Prístroj s poškodenými časťami nepoužívajte a zaistite
jeho opravu v autorizovanom servise značky – pozrite
kapitolu Servis a údržba.
PRIPEVNENIE BRÚSNEHO PAPIERA
K ZÁKLADNI BRÚSKY
 A k budete chcieť používať odsávanie prachu, čo je zo
zdravotných dôvodov odporučené, použite brúsne
papiere, ktoré majú otvory súhlasne umiestnené
s otvormi v brúsnej základni. Odsávanie prachu sa
deje skrz tieto otvory.
y Na brúsku môžete nainštalovať brúsne papiere s rôznou
veľkosťou zrna. Úber brúseného materiálu klesá so
zmenšujúcou sa veľkosťou zrna. Na brúsenie materiálu
zvoľte papier s väčšou veľkosťou zrna, na obrúsenie
nerovností, napr. obrúsenie miest s farbou, ktorá sa
odlupuje, zvoľte papier so strednou veľkosťou zrna
a pre finálnu úpravu povrchu na napr. lakovanie zvoľte
jemnú veľkosť zrna. Veľkosť zrna klesá s rastúcim čís-
lom PXY, pozri tabuľka 2.
y Pre efektívne brúsenie používajte neopotrebované
a nepoškodené brúsne papiere. Brúsne papiere použité
na brúsenie kovu nepoužívajte na brúsenie dreva.
16
1) Odistíte ovládaciu páčku prítlačných svoriek
2) Brúsny papier správnej veľkosti 230 x 90-93
mm umiestnite na brúsnu základňu tak, aby
pozícia otvorov v brúsnom papieri bola zhodná
s rozmiestnením otvorov na brúsnej základni
brúsky.
Obr. 3
3) S pridržaním brúsneho papiera k brúsnej
základni, aby pozícia otvorov v papieri a v
základni zostala zachovaná, zastrčte jeden
koniec papiera pod prítlačnú svorku a ovláda-
ciu páčku prítlačnej svorky opäť zaistíte. Tak
dôjde k pevnému uchyteniu brúsneho papiera,
pozri obr. 4.
Obr. 4
4) Opačný koniec brúsneho papiera zastrčte pod
protiľahlú prítlačnú svorku a pred zaistením
svorky brúsny papier riadne vypnite, pozri obr. 5.
17
Obr. 5
PRIPOJENIE EXTERNÉHO ODSÁVANIA
PRACHU/ZBERNEJ NÁDOBKY PODĽA
MODELU BRÚSKY
y Pri brúsení vzniká prach, ktorého vdychovanie je zdra-
viu škodlivé, hlavne prach z chemicky ošetrených mate-
riálov, preto pri práci s brúskou používajte odsávanie/
zber prachu (podľa modelu brúsky) a ešte používajte
vhodnú ochranu dýchacích ciest s triedou filtru aspoň
P2. Pri práci zaistíte kvalitné vetranie priestoru. Prach
z niektorých druhov dreva, napr. z duba a buku je pova-
žovaný za karcinogén. Azbest môže byť opracovávať len
špecialista, pretože jeho prach je karcinogénny.
 K brúske 407114 pripojte koncovku vhodného
priemyselného vysávača na prach, ktorý je schopný
prach s dostatočnou účinnosťou odfiltrovať. Na
odsávanie prachu nepoužívajte vysávač na uprato-
vanie domácnosti.
 N a výstup prachu z brúsky 407115 nasaďte nádobku
na zber prachu, pozri obr.2, pozícia 7.
Nádobka je vybavená mikrofiltračnou textíliou,
ktorá zadržuje jemnejšie čiastočky prachu.
SK
