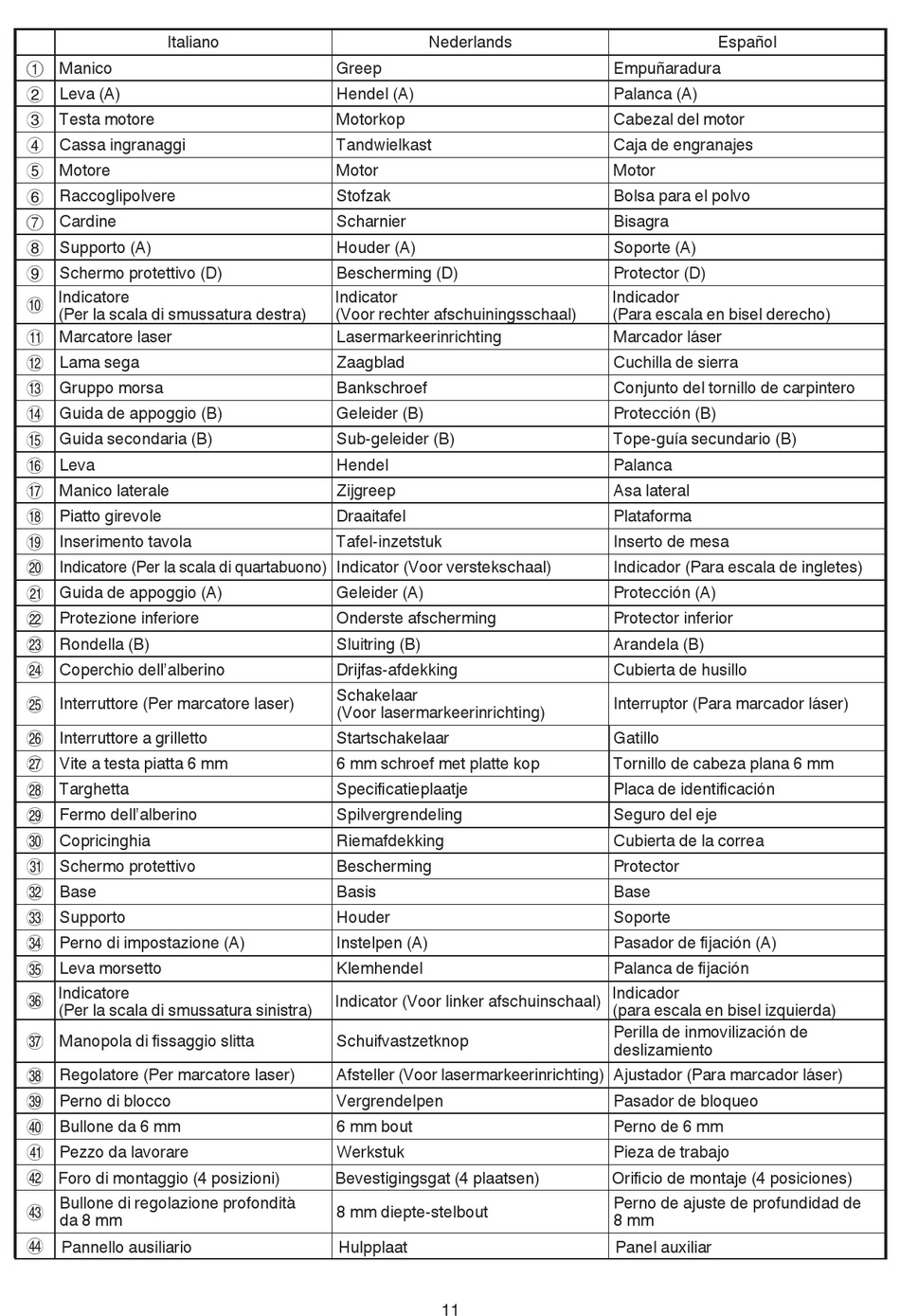

Italiano
1 Manico
2 Leva (A)
3 Testa motore
4 Cassa ingranaggi
5 Motore
6 Raccoglipolvere
7 Cardine
8 Supporto (A)
9 Schermo protettivo (D)
0 Indicatore
(Per la scala di smussatura destra)
! Marcatore laser
@ Lama sega
# Gruppo morsa
$ Guida de appoggio (B)
% Guida secondaria (B)
^ Leva
& Manico laterale
* Piatto girevole
( Inserimento tavola
) Indicatore (Per la scala di quartabuono) Indicator (Voor verstekschaal)
q Guida de appoggio (A)
w Protezione inferiore
e Rondella (B)
r Coperchio dell'alberino
t Interruttore (Per marcatore laser)
y Interruttore a grilletto
u Vite a testa piatta 6 mm
i Targhetta
o Fermo dell'alberino
p Copricinghia
a Schermo protettivo
s Base
d Supporto
f Perno di impostazione (A)
g Leva morsetto
h Indicatore
(Per la scala di smussatura sinistra)
j Manopola di fi ssaggio slitta
k Regolatore (Per marcatore laser)
l Perno di blocco
; Bullone da 6 mm
z Pezzo da lavorare
x Foro di montaggio (4 posizioni)
Bullone di regolazione profondità
c
da 8 mm
Pannello ausiliario
v
Nederlands
Greep
Hendel (A)
Motorkop
Tandwielkast
Motor
Stofzak
Scharnier
Houder (A)
Bescherming (D)
Indicator
(Voor rechter afschuiningsschaal)
Lasermarkeerinrichting
Zaagblad
Bankschroef
Geleider (B)
Sub-geleider (B)
Hendel
Zijgreep
Draaitafel
Tafel-inzetstuk
Geleider (A)
Onderste afscherming
Sluitring (B)
Drijfas-afdekking
Schakelaar
(Voor lasermarkeerinrichting)
Startschakelaar
6 mm schroef met platte kop
Specifi catieplaatje
Spilvergrendeling
Riemafdekking
Bescherming
Basis
Houder
Instelpen (A)
Klemhendel
Indicator (Voor linker afschuinschaal)
Schuifvastzetknop
Afsteller (Voor lasermarkeerinrichting) Ajustador (Para marcador láser)
Vergrendelpen
6 mm bout
Werkstuk
Bevestigingsgat (4 plaatsen)
8 mm diepte-stelbout
Hulpplaat
11
Español
Empuñaradura
Palanca (A)
Cabezal del motor
Caja de engranajes
Motor
Bolsa para el polvo
Bisagra
Soporte (A)
Protector (D)
Indicador
(Para escala en bisel derecho)
Marcador láser
Cuchilla de sierra
Conjunto del tornillo de carpintero
Protección (B)
Tope-guía secundario (B)
Palanca
Asa lateral
Plataforma
Inserto de mesa
Indicador (Para escala de ingletes)
Protección (A)
Protector inferior
Arandela (B)
Cubierta de husillo
Interruptor (Para marcador láser)
Gatillo
Tornillo de cabeza plana 6 mm
Placa de identifi cación
Seguro del eje
Cubierta de la correa
Protector
Base
Soporte
Pasador de fi jación (A)
Palanca de fi jación
Indicador
(para escala en bisel izquierda)
Perilla de inmovilización de
deslizamiento
Pasador de bloqueo
Perno de 6 mm
Pieza de trabajo
Orifi cio de montaje (4 posiciones)
Perno de ajuste de profundidad de
8 mm
Panel auxiliar
