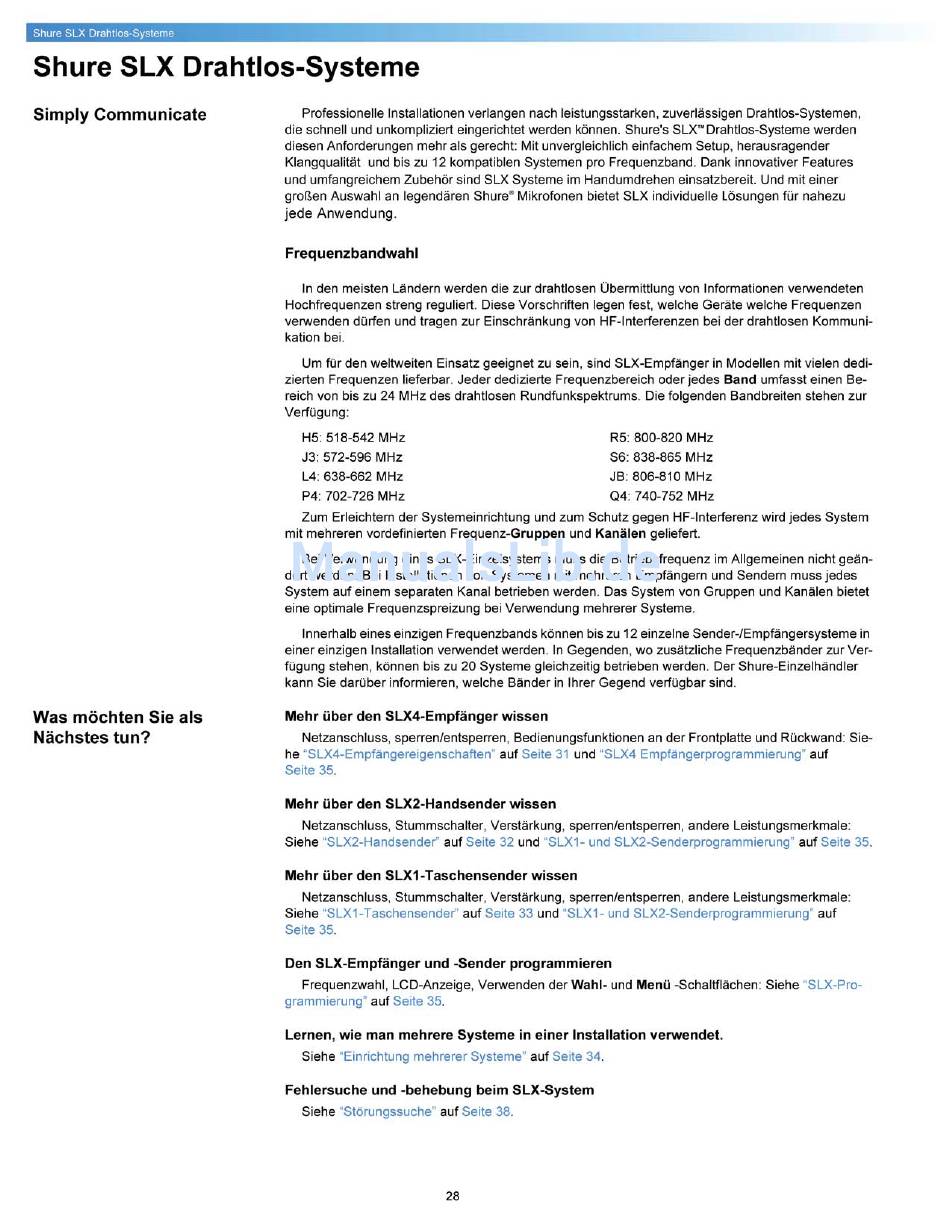

Shure SLX1 Handbuch

Slx serie; drahtlos-systeme
Vorschau ausblenden Andere Handbücher für SLX1:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Shure SLX1

Inhaltszusammenfassung für Shure SLX1

  • Seite 2: Inhaltsverzeichnis

    SLX1-Taschensender ........

  • Seite 3: Systemkomponenten

    Shure SLX Drahtlos Systemkomponenten Alle Systeme beinhalten: SLX4 Empfänger ● Rack-Montagezubehör ● • Kurzrackmontagewinkel • Langrackmontagewinkel • Verbindungsschiene zur Montage eines ähnlichen Empfängers • Verlängerungskabel und Stecker für die Antennenmontage auf der Vorderseite • 8 Rackmontagewinkel-Schrauben • 4 Rackmontagewinkel-Schrauben mir Unterlegscheiben •...

  • Seite 4: Slx4-Empfängereigenschaften

    Rack eingebaut wird. Die sind. Siehe “SLX-Programmierung” mitgelieferten Schrauben verwenden. Seite Rack-Montageanleitungen Siehe “Rack-Montage eines SLX- Empfängers” Seite Rückwand SHURE INCORPORATED 12–18 V 160 mA NILES, IL 60714 UNBALANCED SLX4 RECEIVER HIGH Z IC: 616A–SLX4 BALANCED LOW Z...

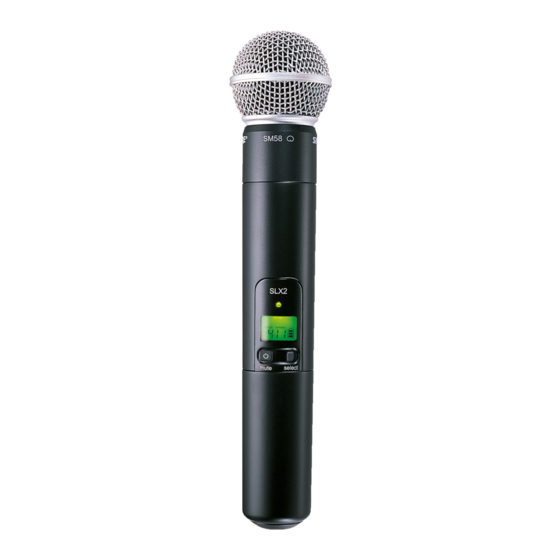

  • Seite 5: Slx2-Handsender

    Orange: stumm geschaltet Rot blinkend: IR-Übertragung findet statt Rot glühend: Batteriestand niedrig LCD-Anzeige Siehe “SLX1- und SLX2-Senderprogrammierung” Seite Ein/Aus-Stummschalter Den Schalter zum Ein- oder Ausschalten drücken und gedrückt halten. Den Schalter zum Ein- oder Ausschalten der Stummschaltung drücken und loslassen.

  • Seite 6: Slx1-Taschensender

    Die Lebensdauer einer Alkalibatterie beträgt ca. 8 Stunden. ● Wenn die Senderanzeigeleuchte rot aufleuchtet, sollten die Batterien sofort wie links ● abgebildet ausgewechselt werden. Einstellen der Verstärkung Der SLX1 bietet drei Verstärkungseinstellungen. Die für Ihr Instrument geeignete ● Einstellung wählen. • mic: Mikrofon •...

  • Seite 7: Einrichtung Von Einzelystemen

    Shure SLX Drahtlos Einrichtung von Bei Verwenden eines SLX-Einzelsystems die folgenden Schritte einhalten: Einzelystemen 1. Automatische Frequenzwahl menu select 888.888 GROUP CHANNEL MASTER LIST ANTENNA Sucht nach verfügbaren Kanälen und stellt den Empfänger auf diesen Kanal ein. AUTO GROUP MANUAL...

  • Seite 8: Slx-Programmierung

    CHANNEL SELECT CHANNEL FREQUENCY MASTER SELECT SELECT SELECT LIST SLX1- und SLX2-Senderprogrammierung Manuelle Wahl einer Gruppe und/oder eines Kanals select Die Schaltfläche select drücken und festhalten, bis die GROUP-(GRUPPEN-) und CHANNEL-(KANAL-)Anzeigen abwechselnd erscheinen. Incompatible Incompatible MASTER LIST MASTER LIST Zum Ändern der Gruppeneinstellung die Schaltfläche select loslassen, während...

  • Seite 9: Batteriezustand

    Die Warnung INCOMPATIBLE (inkompatibel) weist darauf hin, dass der Empfänger und i8 i8 GROUP CHANNEL Sender auf verschiedenen Frequenzbändern senden. Den Shure-Händler zu Rate ziehen. Die Master-Frequenzliste Verwenden der Master-Frequenzliste menu Auf die „Masterliste“ der Frequenzen sollte nur von erfahrenen Benutzern in Situationen zu- 888.888...

  • Seite 10: Rack-Montage Eines Slx- Empfängers

    Montage Werkzeuge (nicht im Lieferumfang enthalten) Rack-Montage der SLX-Empfänger Ein Empfänger Verdrahtung Erforderliches Zubehör • Sämtliches Zubehör 12–18 V SHURE INCORPORATED 170 mA UNBALANCED NILES, IL 60714 BALANCED HIGH Z SLX4 RECEIVER LOW Z N108 IC: 616A–SLX4 mitgeliefert ANTENNA B...

  • Seite 11: Empfänger-Lautstärkepegelregler

    INCOMPATIBLE-Warnung am • Die Warnung INCOMPATIBLE (inkompatibel) weist darauf hin, dass der Sender Empfänger und Sender auf verschiedenen Frequenzbändern senden. Den Shure-Händler zu Rate ziehen. Verzerrung oder Empfängeranzeige weist auf • In der Nähe befindliche Hochfrequenzquellen (wie z.B. CD-Player, Antennenaktivität hin.

  • Seite 12: Technische Daten

    -105 dBm für 12 dB SINAD typisch des niederohmigen Ausgangs) und an der Spitze des hochohmigen 1/4-Zoll-Ausgangs. Audio-Ausgangspegel (bei +/– 38 kHz Hub, 1 kHz Modulation) SLX1-Taschensender XLR-Stecker (an 600 Ohm Last): +7 dBV (Leitung) 1/4-Zoll-Stecker (an 3000 Ohm Last): -2 dBV Audioeingangspegel Spiegelselektion +10 dBV maximal bei 0 dB Verstärkungsstellung...

  • Seite 13: Ersatzteile Und Zubehör

    Shure SLX Drahtlos Ersatzteile und Sonderzubehör Mitgeliefertes Zubehör Zubehör Mikrofonstativadapter (SLX2) WA371 Wechselstromadapter (120 V AC, 60 Hz) PS20 Reißverschlusstasche (SLX1) 26A13 Wechselstromadapter (230 V AC, 50/60 Hz, PS20E Eurostecker) Reißverschlusstasche (SLX2) 26A14 Wechselstromadapter (230 V AC, 50/60 Hz, PS20UK...
  • Seite 14 Shure SLX Wireless Microphone Specifications WL183 180° 150° 150° 120° 120° 90° 90° –10 –20 dB –15 dB 60° 60° –10 dB –5 dB 50 100 1000 10000 20000 30° 30° WL184 180° 150° 150° 120° 120° 90° 90° –10 –20 dB...
  • Seite 15 Microphone Specifications Microphone Specifications WH20 180° 150° 150° 120° 120° 90° 90° –20 dB –15 dB –10 60° 60° –10 dB –5 dB 30° 30° 50 100 1000 10000 20000 500 Hz 1000 Hz 4000 Hz WH30 180° 180° 150° 150°...
  • Seite 16 Shure SLX Wireless Microphone Specifications BETA58 180° 180° 150° 150° 150° 150° 3 mm (1/8 in) 25 mm (1 in) 51 mm (2 in) 120° 120° 120° 120° 606 mm (2 ft) 90° 90° 90° 90° –20 dB –20 dB –15 dB...

  • Seite 17: Frequency Ranges

    Frequency Ranges Frequency Ranges H5: 518.000–542.000 MHz Group 1 Group 2 Group 3 Group 4 Group 5 Group 6 518.400 519.250 518.200 519.775 519.100 518.425 521.500 520.500 519.675 522.500 521.225 520.400 523.575 522.225 520.800 524.200 522.550 523.425 525.050 524.725 522.450 525.600 524.575 525.475...
  • Seite 18 Shure SLX Wireless Frequency Ranges P4: 702.000–726.000 MHz Group 1 Group 2 Group 3 Group 4 Group 5 Group 6 Group 7 Group 8 702.200 703.750 703.650 702.750 703.750 702.100 704.775 702.300 704.200 705.975 705.650 704.500 705.750 704.025 706.225 704.975 707.200...
  • Seite 19 Frequency Ranges Frequency Ranges S6: 838.000–865.000 MHz Group 1 Group 2 Group 3 Group 4 Group 5 Group 6 Group 7 Group 8 838.200 838.150 838.550 854.200 855.475 855.075 854.750 854.750 841.450 839.375 839.775 855.300 857.425 857.775 855.850 855.850 843.275 841.300 841.700 856.700...
  • Seite 20 Type Accepted under FCC Parts 74 (FCC ID: "DD4SLX1" & "DD4SLX2"). Certified by IC in Canada under RSS-123 and RSS-102 ("IC: 616A-SLX1" and "IC: 616A-SLX2"). Meets the es- sential requirements of the European R&TTE Directive 99/5/EC (ETSI EN 300-422 Parts 1 & 2, EN 301 489 Parts 1 &...

  • Seite 21: Der Empfänger Modell Uc4

    Regulatory Statements Regulatory and Licensing Die Senders Modells SLX1 und SLX2: Information Typenzulassung unter FCC Teil 74 (FCC ID: „DD4SLX1” und „DD4SLX2”). Zugelassen durch die IC in Kanada unter RSS-123 und RSS-102. Entsprechen den Grundanforderungen der eu- ropäischen R&TTE-Richtlinie 99/5/EC (ETSI-Normen EN 300 422, Teile 1 und 2, ETSI-Normen EN 301 489, Teile 1 und 9) und sind zum Tragen des CE-Zeichens berechtigt.
  • Seite 22 Shure SLX Wireless Regulatory and Licensing I trasmettitori Shure modellos SLX1 e SLX2: Information Di tipo approvato secondo le norme FCC Parte 74 (FCC ID: "DD4SLX1" e "DD4SLX2"). Omo- logato dalla IC in Canada a norma RSS-123 e RSS-102. Conforme ai requisiti essenziali speci- ficati nella direttiva europea R&TTE 99/5/EC (ETSI specificati nella norma EN 300 422, Parte 1...
  • Seite 23 Regulatory Statements European Countries and H5 518–542 MHz, max. 30 mW Frequencies Country Code Frequency Range Code de Pays Gamme de frequences Länder-Kürzel Frequenzbereich A, B, CH, CZ, D, E, EST 518–542 MHz * F, GB, GR, H, I, IRL, L, 518–542 MHz * LT, M, NL, P, PL, SLO 518–542 MHz *...

  • Seite 24: Länder-Kürzel

    Shure SLX Wireless European Countries and R5 800–820 MHz, max. 20 mW Frequencies Country Code Frequency Range Code de Pays Gamme de frequences Länder-Kürzel Frequenzbereich A, B, CH, D, E, EST 800–820 MHz * F, GB, GR, H, I, IRL, L, 800–820 MHz *...
  • Seite 25 Regulatory Statements Declarations...
