Alu-
Querlenker
hinten unten
Sicherungs-
scheibe Ø5
Gew.-Stift
M3x3
Querlenker-
stift 6x65
Einstellclips
Alu-Achs-
schenkel
links
Alu-Felgen-
Vierkantmit-
nehmer
9,5mm/M6
Gew.-Stift
M6x6
Radmutter
Schraubensicherung
hochfest verwenden
Einstellclips
Alle metrischen Schrauben sind mit
Schraubensicherungslack zu sichern.
Kugel-Diff-
Antriebsachse
Kugel-
Antriebs-
welle
Distanz-
scheibe
Schutzbalg
Kugel-
Antriebs-
achse
Kugeln
für
Antriebs-
welle

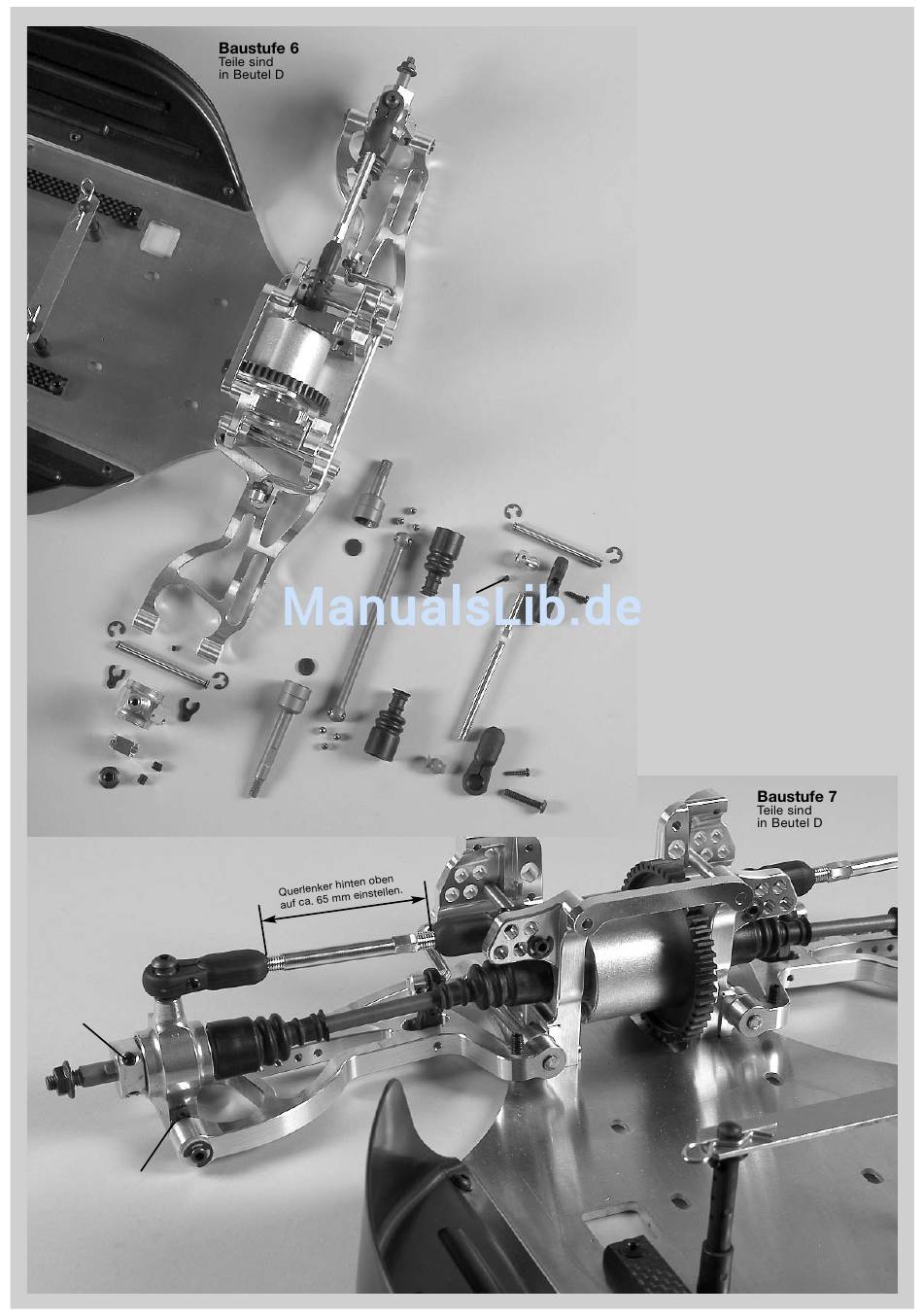

1. Die Kugel-Antriebsachsen des nach Baustufe 5 vormontierten
Kugel-Antriebsset in die mit Kugellagern bestückten Alu-Achsschenkel
eindrücken und Alu-Felgenvierkantmitnehmer 9,5mm/M6 mit dem
Absatz zum Kugellager zeigend mit den M6x6 Gewindestiften auf den
Flächen der Kugel-Antriebsachsen befestigen (Schraubensicherung
hochfest verwenden).
2. Alu-Achsschenkel und Querlenkerstifte 6x65mm nach Baustufe 6 in
die Alu-Querlenker hinten unten eindrücken. Querlenkerstifte mit Ø5
Sicherungsscheiben sichern.
3. Je einen Einstellclips vorne und hinten zwischen Alu-Achsschenkeln
und Alu-Querlenkern hinten unten auf die Querlenkerstifte aufdrücken,
Alu-Achsschenkel mit M3x3 Gewindestiften sichern. Alu-Achsschenkel
auf Leichtgängigkeit prüfen.
4. Kugelgelenke 10mm M7 auf die Einstellschrauben re/li M7x102mm
aufdrehen, Alu-Gelenkkugel Ø10x13 und Alu-Kugel-Stellring Ø10x15
auf je eine Seite des Kugelgelenks 10mm M7 eindrücken, 2,9x13
Linsenschrauben in die Kugelgelenke 10mm M7 eindrehen und das Spiel
der Kugeln einstellen (Baustufe 7).
5. Querlenkerstifte 6x63mm durch die vorgefertigten oberen Querlenker
mit der Seite des Alu-Kugel-Stellring Ø10x15 (Stellring in Fahrtrichtung)
und die Alu-Hinterachsböcke li/re in die untere innere Bohrung montie-
ren und mit Ø5 Sicherungsscheiben und Gewindestift M4x4 sichern.
6. Vorgefertigte obere Querlenker mit M5x25 Linsenschrauben durch
die Alu-Gelenkkugel Ø10x13 mit dem Bund zum Alu-Achsschenkel zei-
gend an den Alu-Achsschenkeln li/re montieren.
Sicherungs-
scheibe Ø5
Querlenkerstift 6x63
Alu-Kugel-
Stellring
Ø10 x 15
Gew.-Stift
M4x4
Einstellschraube
re./li. M7 x 102
Kugelgelenk
10mm M7
Schraube
2,9x13
Alu-
Gelenk-
kugel
Schraube
Ø10x13
M5x25
