Alu-Vorder-
achsbock A
Schraube
M4x8
Schraube
Alu-
M4x14
Einfeder-
anschlag
Sicherungs-
scheibe Ø5
Gleitbuchse
mit Bund
Gewinde-
stift M5x20
Alu-Querlenker
vorne unten
1. Alu-Dämpferplatte vorne mit
M5x14 Linsenschrauben nach
Baustufe 26 an die Verstärkungs-
platine für Vorderachse montieren.
2. Auflage für Karosseriehalter mit
Karosserieklammer nach Baustufe
26 am Karosseriehalter verstellbar
54mm montieren und mit 4,2x16
Senkschraube an der Verstärkungs-
platine für Vorderachse befestigen.
3. Montierte Verstärkungsplatine für
Vorderachse auf den Alu-Vorder-
achsböcken A + B mit M4x10
Linsenschrauben befestigen.
4. Kugelgelenke 7mm auf die
M4x14 Gewindestifte aufdrehen,
bis diese zusammen und 90° ver-
dreht sind. Stahlkugel 7mm und
Stahlkugel Ø7x5mm, Ø4 je auf eine
Seite der Kugelgelenke 7mm ein-
drücken.
5. Kugelgelenke 7mm mit der Seite
der Stahlkugel Ø7x5mm, Ø4 auf je
ein Ende des Stabilisator 4mm
vorne aufdrücken und mit Stellring
4mm und Gewindestift M3x3
befestigen.
6. Kugelgelenke 7mm mit der Seite der Stahlkugel 7mm an den Alu-Querlenkern vorne unten
(mit dem Bund der Stahlkugel nach vorne) mit M3x18 Linsenschrauben montieren.
7. Nach Baustufe 26 Halter für Stabilisator 4mm Teil A + B (li/re) in Stabilisator 4mm vorne
drücken und in Alu-Vorderachsbock A eindrücken, danach mit M4x16 Linsenschrauben befestigen.
Alu-Chassis
Alu-Vorder-
achsbock C
Alu-Vorder-
achsbock B
Schraube
M4x14
Einstellclips
Gewinde-
stift M5x10
Schraube
Kugel-
M3x6
buchse
Alu-Dämpfer-
platte vorne
Schraube
M5x14
Verstärkungs-
platine für
Vorderachse
Schraube
M4x10
Alu-
Vorderachs-
abstützung
Schraube
M4x10
7. Alu-Querlenker vorne unten nach Baustufe 25 zwischen die Alu-
Vorderachsböcke A + C legen und die Querlenkerstifte 6x88mm mit der
Gewindebohrung nach vorne zeigend in die Alu-Vorderachsböcke A + C
und durch die vormontierten Alu-Querlenker vorne unten eindrücken, mit
Ø5 Sicherungsscheiben sichern. Je zwei Einstellclipse zwischen Alu-
Querlenker vorne unten und Alu-Vorderachsbock C auf die Querlenker-
stifte 6x88mm aufdrücken. Die Alu-Querlenker müssen sich leicht auf
und ab bewegen lassen.
Tipp: Zum Herausziehen der Querlenkerstifte 6x88mm vorne unten eine
M4 Schraube in die Gewindebohrung der Querlenkerstifte 6x88mm
eindrehen und herausziehen.
Karosseriehalter
verstellbar 54mm,
Auflage für
Karosseriehalter,
Karosserieklammer
Schraube
4,2x16
Schraube
M4x16
Schraube
M4x10
Halter für
Stabilisator
Schraube
4mm Teil B
M5x14
links mon-
tieren

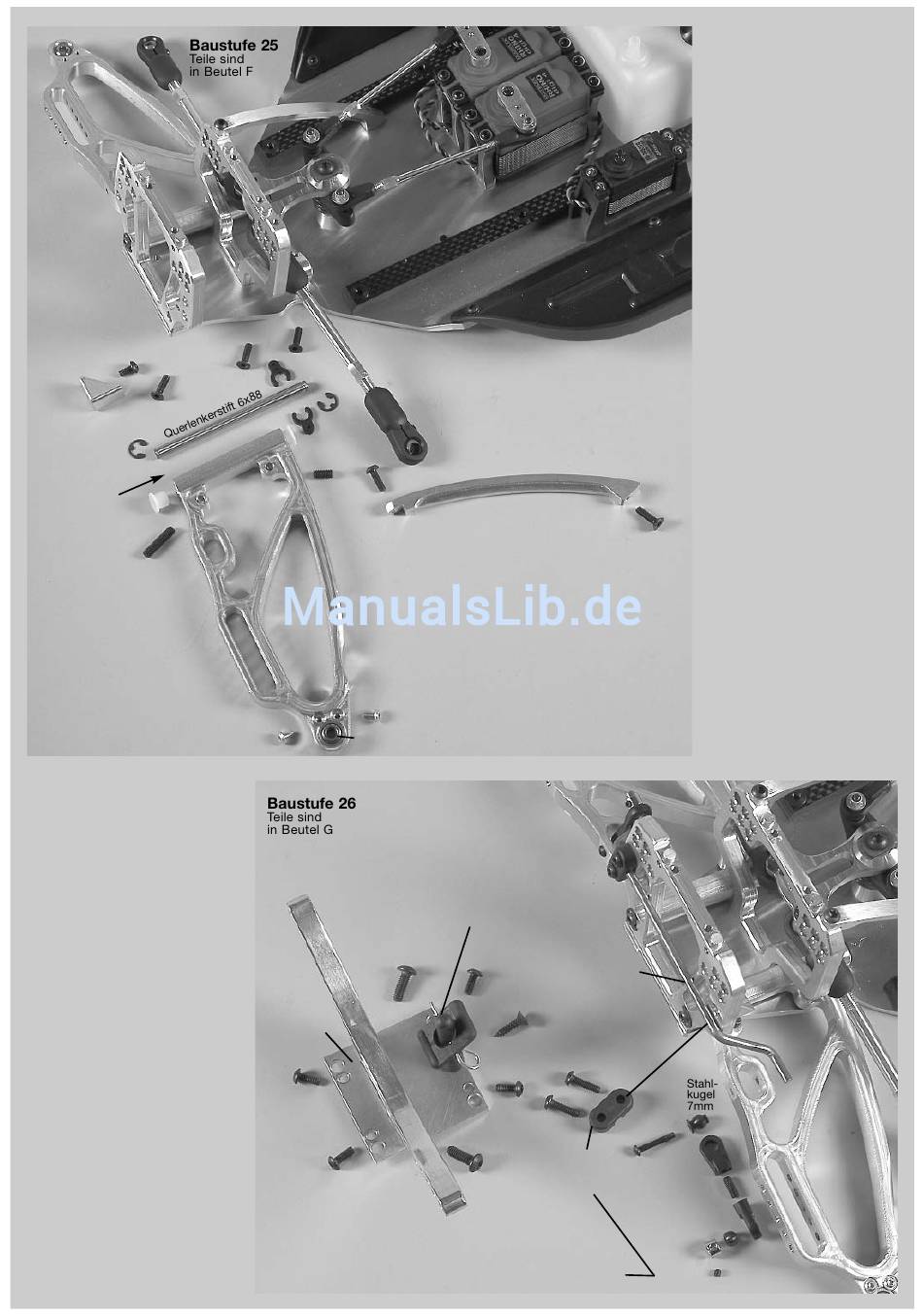

1. Nach Baustufe 25 die Alu-
Vorderachsböcke A, B und C
auf das Alu-Chassis auflegen
und mit M4x14 Senkschrauben
am Alu-Chassis befestigen.
2. Alu-Einfederanschläge mit
M4x8 Linsenschrauben am Alu-
Vorderachsbock A nach Bau-
stufe 25 montieren.
3. Alu-Vorderachsabstützungen
mit M4x10 Linsenschrauben am
Alu-Vorderachsbock B und
M4x14 Senkschrauben am Alu-
Chassis nach Baustufe 25 mon-
tieren.
4. Die eingepressten Kugel-
büchsen in den Alu-Querlenkern
vorne unten mit M3x6 Linsen-
Flanschkopfschrauben sichern.
5. Gleitbuchsen mit Bund in die
Alu-Querlenker vorne unten ein-
drücken.
6. M5x20 Gewindestifte von
unten mittig und M5x10 Gewin-
destifte von oben mittig nach
Baustufe 25 mit Schrauben-
Schraube
sicherung in die Alu-Querlenker
M4x14
vorne unten einschrauben.
Alu-Vorder-
achsbock A
Stabilisator
4mm vorne
Schraube
M3x18
Kugel-
gelenk
7mm
Gew.-Stift
M4x14
Stahlkugel Ø7
x5mm, Ø4
Stellring
4mm
Gewindestift
M3x3
Alu-Vorder-
achsbock B
