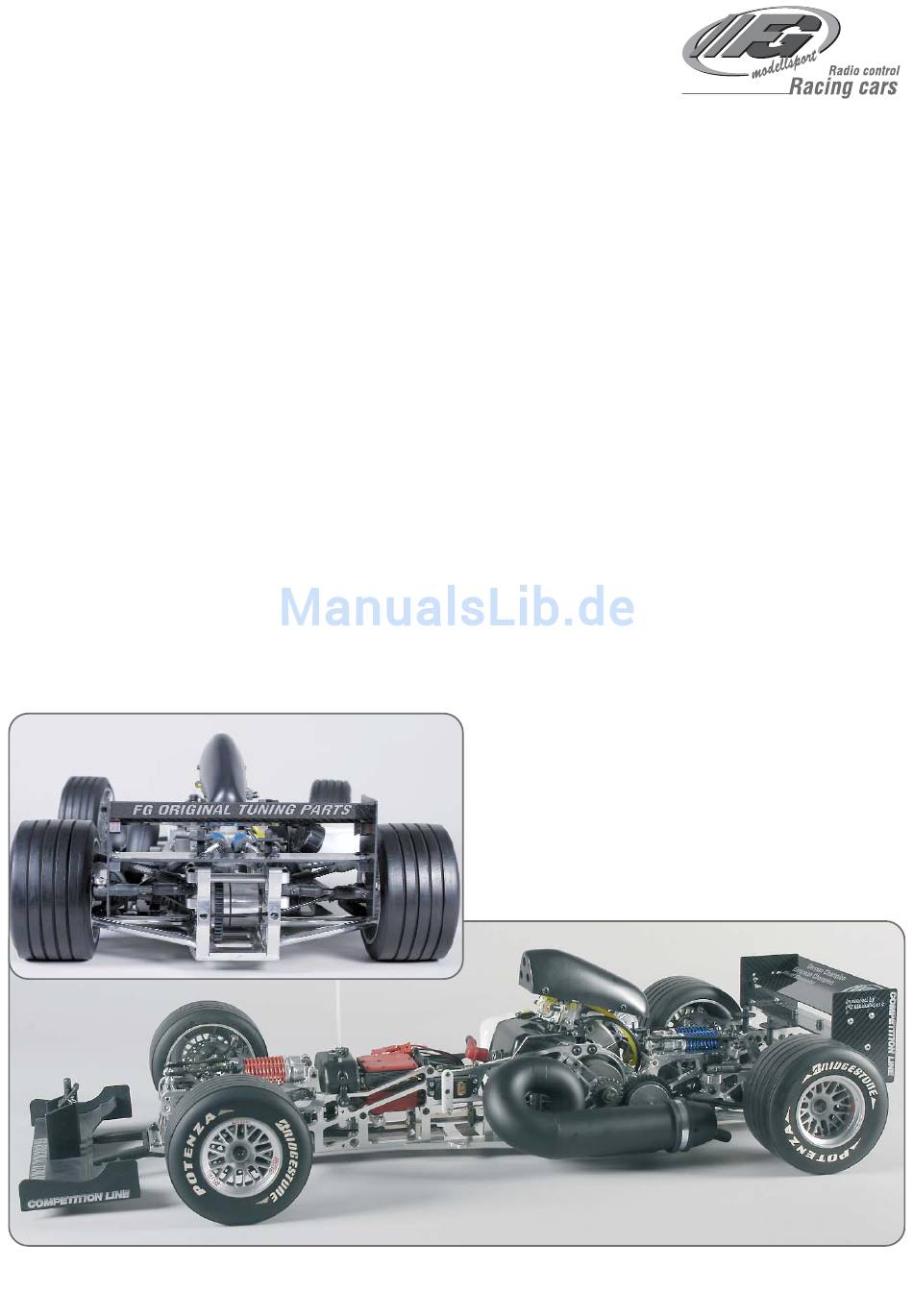

Montageanleitung für
Formel 1 Competition 09 Chassis
Best.-Nr. 10007, 10008
Wir beglückwünschen Sie zum Kauf dieses FG Competition-Modells.
Bitte überprüfen Sie den Inhalt des Bausatzes bzw. der Beutel. Die ein-
zelnen Beutel wurden bei uns sorgfältig verpackt und auf ihr Gewicht
überprüft. Bitte prüfen Sie beim Kauf die einzelnen Beutel auf ihr
Gewicht und auf den Verschluss durch Heftklammern, die nicht ent-
fernt bzw. öfters angewendet sein dürfen. Eine Abweichung von 5
Gramm einzelner Beutel ist möglich. Bei Beanstandungen aufgrund
fehlender Teile muss immer der Gewichtsaufkleber beim Fachhandel
vorgelegt werden. Durch das Überprüfen des Beutelgewichts kann also
ausgeschlossen werden, dass größere bzw. mehrere Teile fehlen.
Gewicht der einzelnen Beutel/ Kartons:
Beutel A = 4 Teile
Beutel B = 0,871 kg
Beutel C = 0,649 kg
Beutel D = 0,617 kg
Beutel E = 0,308 kg
Beutel F = 0,136 kg
Beutel G = 0,699 kg
Beutel H = 0,729 kg
Beutel I
= 0,091 kg
Beutel J = 0,125 kg
Beutel K = 0,498 kg
Beutel L = 0,442 kg
Beutel M = 0,502 kg
Beutel N = 0,355 kg
Beutel O = 0,587 kg, nur bei Best.-Nr. 10007
Beutel P = 0,447 kg, nur bei Best.-Nr. 10008
Die Fernlenkanlage, Akkus und Ladegerät sind im Lieferumfang nicht
enthalten.
Bitte bewahren Sie diese Bauanleitung für Ersatzteil-Bestellungen sorgfältig auf!
FG Modellsport GmbH
Spanningerstr. 2
73650 Winterbach-Germany
Phone: +49 7181 9677-0
Fax: +49 7181 9677-20
info@fg-modellsport.de
www.fg-modellsport.de
A.10007-10008-200409
Werbung
Verwandte Anleitungen für FG Modellsport 10007
Inhaltszusammenfassung für FG Modellsport 10007
- Seite 1 Beutel L = 0,442 kg Beutel M = 0,502 kg Beutel N = 0,355 kg Beutel O = 0,587 kg, nur bei Best.-Nr. 10007 Beutel P = 0,447 kg, nur bei Best.-Nr. 10008 Die Fernlenkanlage, Akkus und Ladegerät sind im Lieferumfang nicht enthalten.
- Seite 2 Der Umgang mit Kraftstoffen erfordert vorsichtige und umsichtige Erläuterung zur Bauanleitung: Handlungsweise. Unbedingt Sicherheitshinweise beachten. Bevor Sie mit der Montage beginnen, schauen Sie sich diese Bauan- Tanken Sie nur bei ausgeschaltetem Motor! leitung etwas durch. Sie verschaffen sich dadurch einen Überblick über -Karosserie abnehmen.
-
Seite 3: Alle Metrischen Schrauben Sind Mit
Alle metrischen Schrauben sind mit Baustufe 1 Teile sind Schraubensicherungslack zu sichern. in Beutel C Flache Seite Lamellenpaket ins Montage Gehäuse A einführen. Die Bundbuchsen 8602/2, Rollenlager 8602/1 sowie die Wellendichtringe 8600/6 und die Kugellager 8493 wurden im Hause FG fachgerecht auf die Alu-Differen- tial-Gehäuse A/B montiert. - Seite 4 Baustufe 2 Alu-Querlenker hinten unten am Alu-Chassis vorne mit M5x25 Senkschrau- Teile sind ben, Kegelscheiben und Stopp-Muttern M5 montieren. Alu-Querlenker hinten in Beutel A+B mit M5x30 Senkschrauben, Alu-Buchse 5x10x5,5 (zwischen Alu-Chassis und Kegelscheibe), Kegelscheiben und Stopp-Muttern M5 montieren. CFK-Chassis- Seitenteil rechts Kegelscheiben mit der dünneren Seite immer zur Kugel-Buchse montieren.
- Seite 5 Alle metrischen Schrauben sind mit Schraubensicherungslack zu sichern. Baustufe 5 Kugelantriebswelle etwas einfetten. Teile sind in Beutel B Kugel-Diff-Achse Schutzbalg Schmierfett Kugel-An- auftragen. triebsachse Baustufe 6 Distanz- Teile sind Kugeln f. scheiben in Beutel B Antriebswelle Die Distanzscheiben in die runde Aussparung der Kugel-Antriebsachse sowie in die Kugel-Diff.-Achse eindrücken.
- Seite 6 Baustufe 8 Baustufe 8a Baustufe 8b Teile sind Teile sind Teile sind in Beutel E in Beutel E in Beutel E Baustufe 8c Teile sind in Beutel E Baustufe 8e Baustufe 8d Teile sind Teile sind in Beutel E in Beutel E...
- Seite 7 Baustufe 9 Teile sind in Beutel F M4x20 Gewindestifte nach Abb. in die Alu-Umlenkplatte schrauben und mit Scheiben Ø4,3 und M4 Muttern si- chern. Alu-Umlenkplatte mit M4x12 Linsenschrauben an den Alu- Hinterachsträgern montieren. Alu-Umlenk- Kugellager 7x11x3 in die Alu-Dämpferumlenkung eindrü- platte hinten cken, Lagerbuchsen durch die mit Kugellagern bestück- Scheibe...
-
Seite 8: Alle Metrischen Schrauben Sind Mit Schraubensicherungslack Zu Sichern
Baustufe 10a Teile sind in Beutel F Das Stabilisatorgestänge sollte parallel zum Stoßdämper montiert werden. Den Stabili- sator 3mm oben ca. 8mm überstehen las- sen. Bitte prüfen, ob der Stabilisator 3mm beim Einfedern nirgends streift. Baustufe 12 Sicherungsscheibe 6mm Teile sind Passscheibe 7x13x0,3 in Beutel H Securing disk 6mm... - Seite 9 Montierte Lenkgestänge mit M3x18 Linsenschrauben durch die Stahl- Kugeln 6mm mit dem Bund zum Servo-Saver zeigend in die äuße- ren Gewindebohrungen des Alu-Servo-Savers montieren und mit M3 Stopp-Muttern sichern. 2,9x13 Linsenschrauben in die Kunststoff-Ku- gelgelenke der Spurstangen einschrauben. Montierte Spurstangen mit M4x20 Zylinderschrauben durch die Alu- Spurstange montiert Gelenkkugeln mit dem Bund zum Alu-Servo-Saver zeigend ins vorder-...
- Seite 10 Vorderachträger links mit M4x14 Baustufe 16 Senkschrauben am Alu-Chassis und Teile sind Empfängerbox Alu-Frontchassis montieren. in Beutel I Antennenrohr Antennenrohr- Servo-Befestigungsstreben Schraube halter 4,2x16 Senkschrauben am Vorder- Brems-Servo 2,9x16 achsträger links befestigen. Distanzbolzen mit 4,2x19 Senk- schraube am Vorderachsträger links befestigen.
- Seite 11 M4x20 Gewindestifte mittig in die Alu-Umlenkplatte schrau- Baustufe 18 ben und mit Scheiben Ø4,3 und M4 Muttern sichern. Alu- Teile sind Umlenkplatte mit M4x12 Linsenschrauben an den Vorder- in Beutel E+J Schraube achsträgern montieren. Schraube 5x25 Kugellager 7x11x3 in die Alu-Dämpferumlenkung eindrü- 4x12 Kugellager cken, Lagerbuchsen durch die mit Kugellagern bestückten...
- Seite 12 Schraube Baustufe 20a Kugellager 6x10 Stahl- 10x19x7 Teile sind Zahnrad in Beutel K 15 Zähne Alu-Getriebeflansch mit M6x14 Linsenschraube und Scheibe Ø6,4 an Gewinde- stift 5x5 Alu-Hinterachsträger und M4x14 Senkschrauben mit Befestigungs- scheiben am Alu-Chassis montieren. M4x14 Linsenschrauben mit Distanzhülse Getriebewelle Scheiben Ø4,3 durch Vorderachsträger in Alu-Getriebeflansch anset- 13x10x35...
- Seite 13 Unterteil Krümmer mit Schalldämpferdichtung und M5x16 Linsenschrauben am Baustufe 21 Ansaug- Schraube Motor montieren. Teile sind Geräusch- 5x55 in Beutel L filter Alu-Motorflansch n.Abb. mit M5x14 Linsenschrauben am Motor mon- tieren. Zur Montage der Kupplung beiliegende Anleitung zur Hilfe nehmen. Kupplungsbacken mit Kupplungsfedern und Federführungen in den Kupplungsmitnehmer montieren.
- Seite 14 Baustufe 23 Teile sind in Beutel L Alu- Motor- halter Schraube 5x14 Schraube 5x14 Scheibe Ø 5,3 Befestigungs scheibe Befestigungs- scheibe Schraube 5x12 Baustufe 24a Teile sind in Beutel L Vormontierten Motor mit Krümmer und Luftfilter in das Chassis montieren. Motor mit den M5x12 Senkschrauben und Motorbe- festigungsscheiben am Chassis montieren.
- Seite 15 Schraube 4x14 Schraube 5x14 Baustufe 25 Schraube Teile sind 4x16 in Beutel M Stopp- Mutter Scheibe Ø 4,3 Steel-Power-Reso- Halteschlaufe Schalldämpfer F1 O-Ringe in die Nut des Steel-Power Reso-Schalldämpfers F1 Baustufe 25a einlegen und mit etwas Zweitaktöl benetzen, danach Steel-Po- Teile sind wer Reso-Schalldämpfer F1 vorsichtig mit leichtem Verdre- in Beutel M...
- Seite 16 Baustufe 26a Kugelgelenk des Gasgestänges mit M3 Stopp-Mutter am Vergaserhebel Teile sind montieren. Darauf achten, dass sich der Vergaserhebel leicht bewegen lässt. in Beutel L Servohebel mit den bei den Servos beiliegenden Schrauben montieren und M3x18 Schraube mit M3 Stopp-Mutter durch den Servohebel des Gas- Brems-Servos montieren.
- Seite 17 Baustufe 28 Teile sind in Beutel N Auflage für Karosseriehalter Karosserie klammer Stopp- Mutter Scheibe Ø 4,3 Polyamid- Frontspoiler Schraube 4x18 Karosseriehalter Halter für verstellbar Frontspoiler Halter für Frontspoiler mit 2,9x9,5 Linsen- schrauben an Polyamid-Frontspoiler mon- tieren. Karosseriehalter verstellbar mit 4,2x16 Senk- Schraube schraube am Polyamid-Frontspoiler montie- 2,9x9,5...
- Seite 18 Baustufe 30 Teile sind in Beutel O Die Baustufen 30-31 zeigen den Formel 1 Competition 09 Best.-Nr. 10007 mit der FG-Magura hydraulischen Bremsanlage. Gas-Bremsservo Gewinde- stift 3x3 Servo- Stellring hebel Gewinde- Stopp- stift 3x3 Mutter Druckfeder Hauptbrems- Bremsgestänge zylinder Schraube...
- Seite 19 Baustufe 31 Teile sind in Beutel O Bremsservo Servo- hebel Gewinde- stift 3x3 Schraube Stopp- 3x20 Mutter Brems Druckfeder gestänge Gewinde- Bremsleitung stift 3x3 Gestänge- durchführung Stellring Stellring Hauptbrems- zylinder Hydr. Scheibenbremse vorne lt. beiliegender Anleitung montieren. Das Bremsgestänge ist entsprechend der Ab- bildung und der Gestängeführung abzubiegen.
- Seite 20 Die Baustufen 32-33 zeigen den Formel 1 Competition 09 Best.-Nr. 10008 Baustufe 32 mit einer mechanischen Bremsanlage. Teile sind in Beutel P Druckfeder Scheibe Alu- Bowdenzug- Ø 2,7 Sicherungsring für halter kurz Bowdenzug Felgenvierkant Bremshebel Schraube Stopp- 3x10 Mutter Flansch- kugellager Wettbewerbs- bremsbelag...
- Seite 21 Bowdenzug Baustufe 33 Teile sind Druckfeder in Beutel P Scheibe Ø 2,7 Alu- Bremsscheibe Bowdenzug- halter lang Bremshebel Sicherungsring für Felgenvierkant Bremswelle Gewinde- stift 3x3 Flansch- Wettbewerbs- kugellager bremsbelag Stopp- Schraube Mutter 3x10 Führungs platte Stehbolzen Zur Montage der Tuning-Schei- benbremse vorne beiliegende Anleitung zur Hilfe nehmen.
- Seite 24 Explosions-Anleitung für Formel 1 Competition 09 Chassis Best.-Nr./ Item N°. 10007, 10008 7201/5 FG Modellsport GmbH Spanningerstr. 2 7201/2 73650 Winterbach-Germany Phone: +49 7181 9677-0 Fax: +49 7181 9677-20 7088 info@fg-modellsport.de 7095/1 www.fg-modellsport.de 6738/3 6734/3 7201/3 7200/1 7084 7084/1 7090/2...
- Seite 25 6926/14 6927/10 7384 6734/5 6930/5 10654 10666/1 6047 10666-Set 6925/14 6922/12 6927/14 6036/5 6038 6926/14 10651 10652 10666/2 6734/4 6734/6 6734/3 6926/14 6914/9 10466/7 10650 6916/9 6926/14 10456/1 6036/5 10468/2 10653 10466/5 6930/6 10466/6 6027/6 6924/18 10466/3 10457/3 10458/1 6926/16 6739/3 7332 7439/5...
