Baustufe 32
Teile sind in
Beutel Q

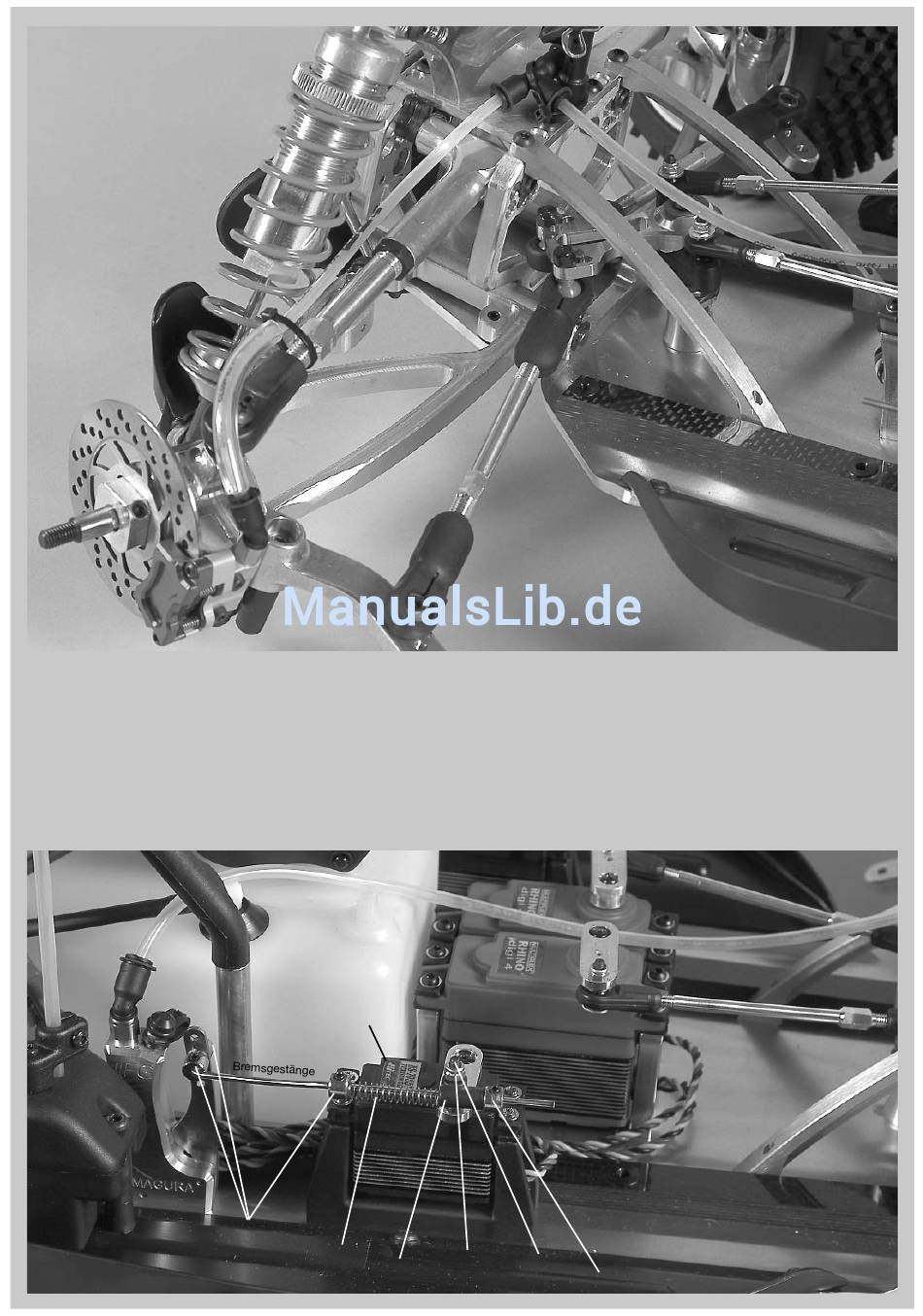

Scheibenbremse vorne
Bremsscheibe
Schraube
M3x30
Bremssattel
Alle metrischen Schrauben sind mit Schraubensicherungslack zu sichern, beiliegende Anleitung der Bremse beachten.
1. Je 1 Winkelanschluss und 1 Ventil pro Hauptbremszylinder nach Baustufe 33 und 35 montieren. Die Ventile dürfen nicht zu fest angezogen
werden, da sonst der Ventilsitz beschädigt werden könnte.
2. Für die Vorderräder (in Fahrtrichtung rechts) bzw. für die Hinterräder (in Fahrtrichtung links) die Hauptbremszylinder nach Baustufe 33 und 35
auf die Chassisplatte montieren.
3. Bremsscheiben auf die Felgen-Vierkantmitnehmer aufstecken, danach die Bremssättel mit den M3x30 Schrauben an den Achsschenkeln befe-
stigen. Jetzt die Winkelanschlüsse und die Ventile nach Abb. 32 und 34 montieren.
4. Bremsleitungen nach den Abbildungen verlegen. Beim Verlegen der Bremsleitung ist auf Folgendes zu achten: Die Bremsleitung darf nur mit
einem scharfen Messer oder mit dem FG Trennmesser 09449 gekürzt werden! Bitte achten Sie darauf, dass die Bremsleitungen zur Vorder- bzw.
Hinterachse lang genug sind und den vollen Lenkausschlag (Vorderachse) bzw. Federweg zulassen. Bremsleitungen vollständig in die T-Stücke
bzw. Winkelanschlüsse eindrücken. Bremsleitungen nicht zu nahe an heißen Fahrzeugteilen wie Auspuffkrümmer oder Schalldämpfer verlegen.
Winkel-
anschluss
Schutzkappe
Hauptbrems-
zylinder
Bremsleitung
Kabelbinder
Schutzschlauch
Winkel-
anschluss
Bremsleitung zu
den Vorderrädern
Bremsservo
Stellring
Druck-
feder
Gestänge-
durchführung
T-Stück
Die Bremsleitung an der Vorder- bzw.
Hinterachse darf durch Fahrwerksteile beim
Einfedern oder Einlenken weder gedrückt
noch gezogen werden.
Servo-
hebel
Stopp-
Schraube
Mutter
M3x18
M3
Stellring
Baustufe 33
Teile sind in
Beutel Q
Scheibenbremse vorne
