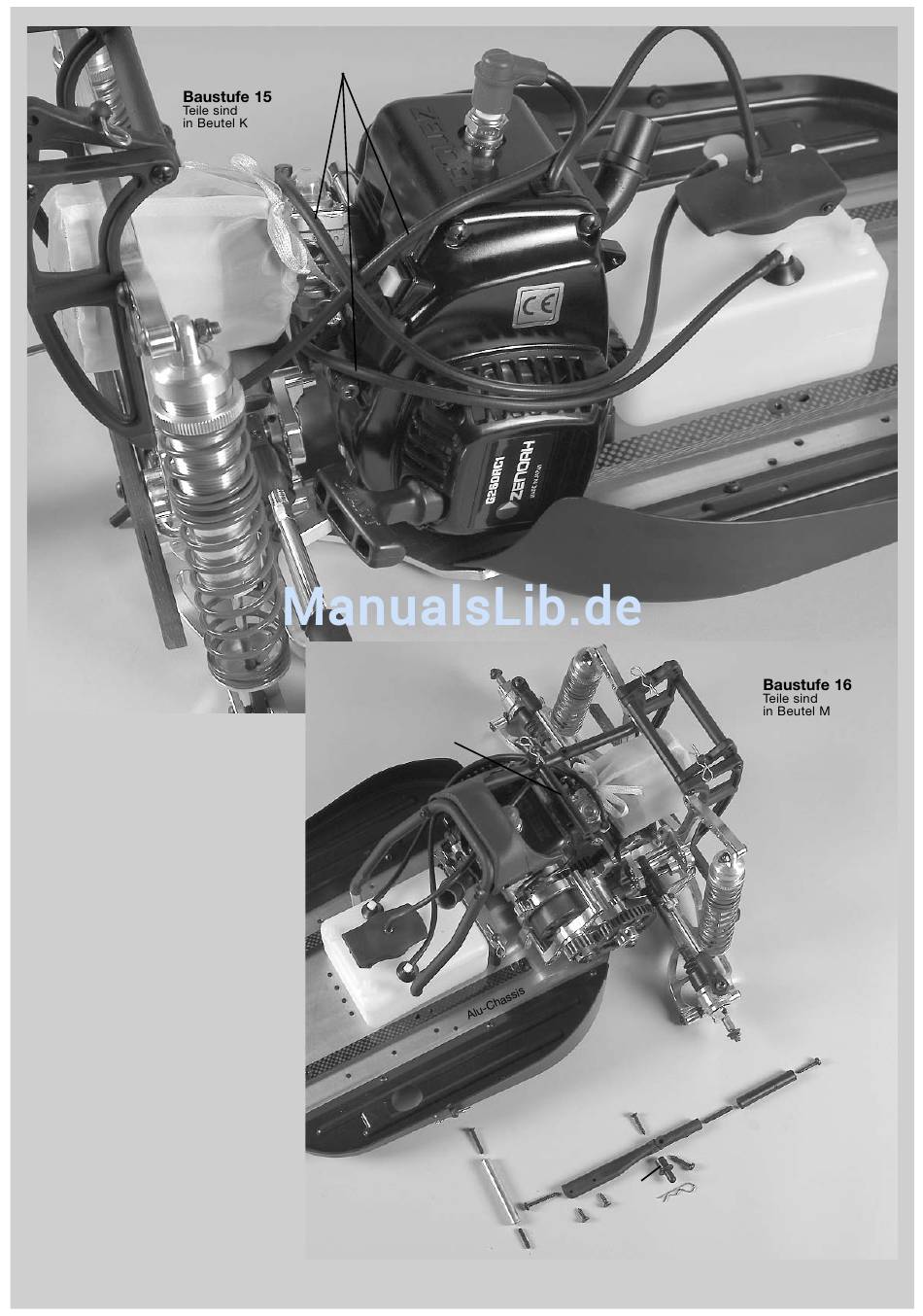

1. M4x20 Gewindestifte mittig in den Über-
rollbügel kurz eindrehen und Alu-Distanzen
Ø10x70mm aufdrehen, danach kompletten
Überrollbügel mit M4x25 Senkschrauben am
Alu-Chassis durch die CFK-Chassisverstei-
fung montieren.
2. M5x30 Gewindestifte in die Kunststoff-
streben Ø10x60 mittig nach Baustufe 16
eindrehen, danach die Kunststoffstreben
lang aufdrehen.
3. Karosseriehalter mit 4,2x22 Senkschrau-
ben von unten an den Kunststoffstreben
lang in die vordere Bohrung montieren und
Karosserieklammern aufdrücken. Montierte
Kunststoffstreben lang mit 4,2x22 und
4,2x32 Linsenschrauben an der Alu-
Dämpferplatte hinten und am Überrollbügel
kurz vorne nach Baustufe 16 montieren.
4. Kunststoffstrebe kurz nach Baustufe 16
mit 4,2x22 Linsenschrauben an den
Kunststoffstreben lang befestigen.
5. Kerzenschutz mit 4,2x13 Senkschrauben
an den Kunststoffstreben lang befestigen.
Alle metrischen Schrauben sind mit Schraubensicherungslack zu sichern.
Kraftstoffschläuche nach Abbildung
verlegen und evtl. kürzen.
Rücklauf-
schlauch
Kunststoff-
strebe kurz
Überroll-
bügel kurz
Entlüftungs-
schlauch
Kerzen-
schutz
Schraube
4,2x22
Schraube
M4x25
Kunststoff-
strebe lang
Schraube
Alu-
4,2x32
Karosserie-
Distanz
halter
Ø10x70
Schraube
Gewindestift
4,2x13
M4x20
Zulaufschlauch
Alu-
Dämpfer-
platte
hinten
Schraube
4,2x22
Gewinde-
stift
M5x30
Kunststoffstrebe
Ø10x60
Schraube
4,2x22
Karosserie-
klammer
