Alu-Chassis

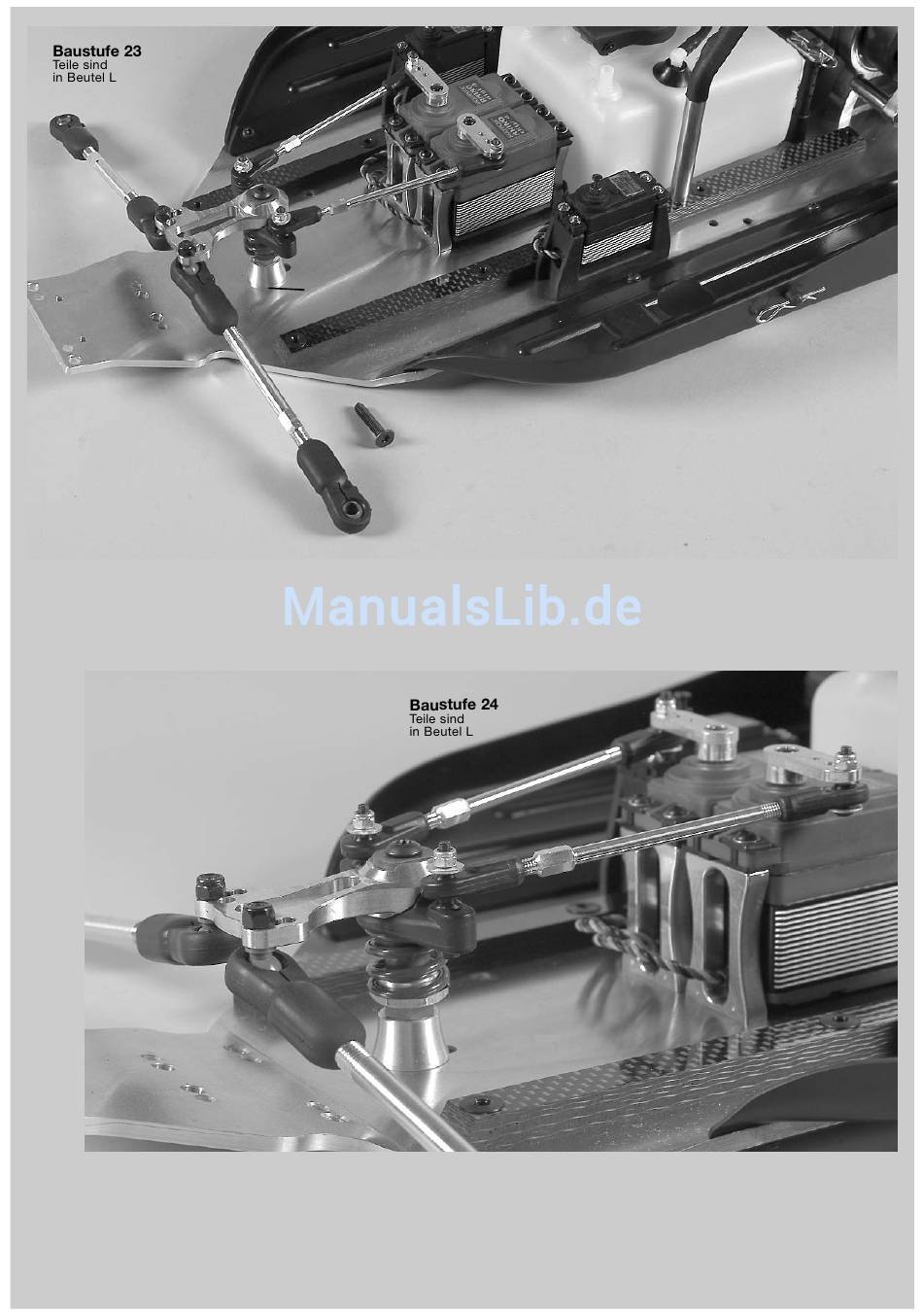

1. Montierten Servo-Saver nach
Baustufe 23 mit M5x25 Senkschraube
und Alu-Distanz für Servo-Saver auf das
Alu-Chassis montieren.
2. Fernlenkanlage einschalten, Trimmung der Lenkung auf
Mittelstellung bringen.
3. Zuerst ein montiertes Lenkgestänge (mit dem Bund der
Kugel zum Servohebel zeigend) nach Baustufe 24 am
Servohebel mit M3x18 Linsenschraube, Scheibe Ø3,2 und
Stopp-Mutter M3 montieren. Servohebel nach Baustufe 24
auf die Verzahnung des Lenkservos aufdrücken und mit bei-
ligender Schraube befestigen. Der Servohebel sollte mög-
lichst in 90 Grad Stellung zum Lenkservo stehen und muss
evtl. je nach Typ etwas gekürzt werden. Jetzt das zweite
montierte Lenkgestänge am zweiten Servohebel gleich
montieren, beide Lenkgestänge müssen gleich lang sein
und der Servohebel muss sich leicht und ohne Widerstand
auf die Verzahnung des Lenkservos aufdrücken lassen.
Alle metrischen Schrauben sind mit Schraubensicherungslack zu sichern.
Servo-Saver
montiert
Alu-Distanz
für Servo-
Saver
Schraube
M5x25
Lenkgestänge
montiert
Stopp-
Mutter
M3
Servohebel
Schraube
M3x18
Scheibe
Ø3,2
