ABS-
Spritzschutz
Scheibe
Ø4,3
Schraube
4,2x13

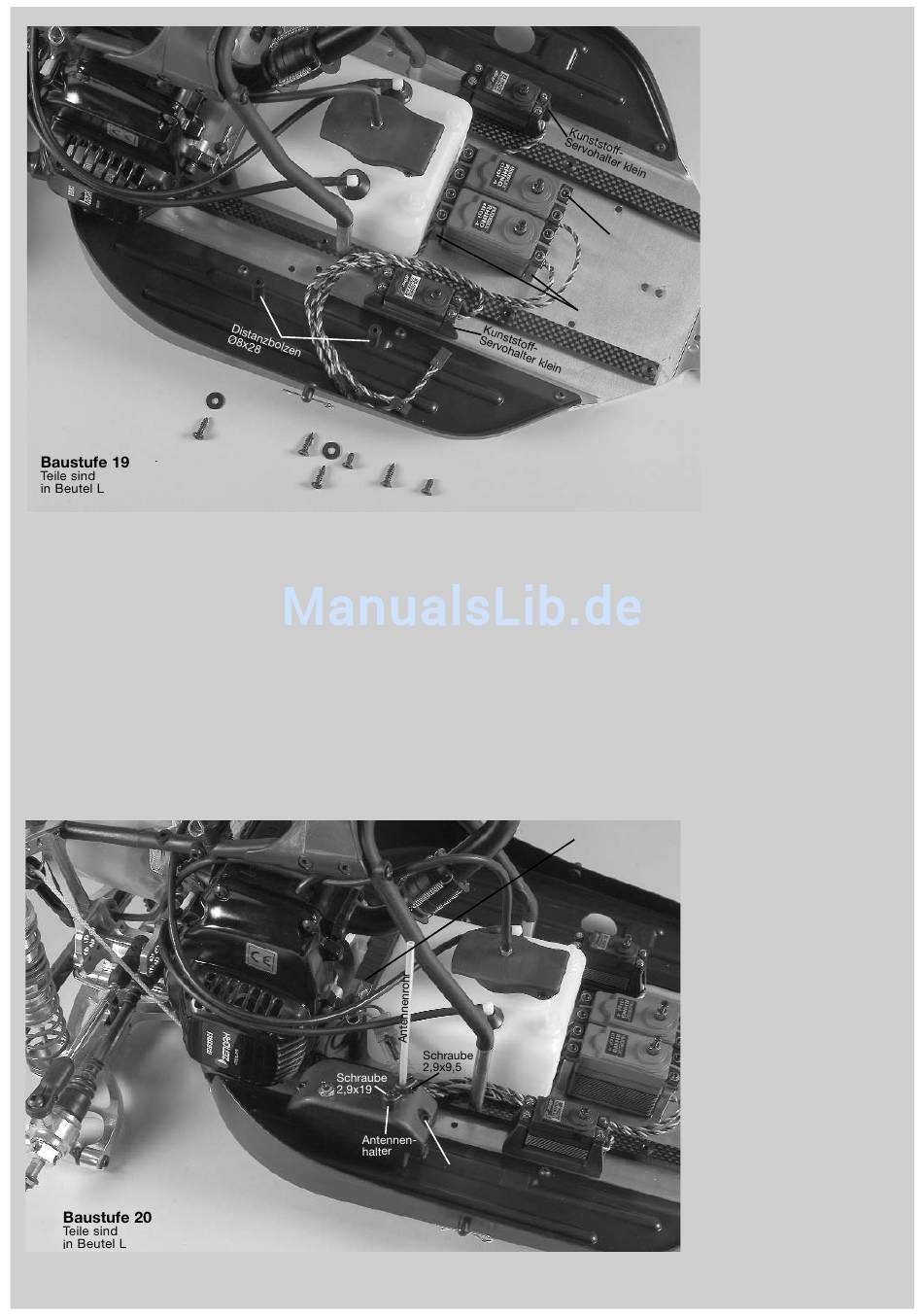

1. Distanzbolzen Ø8x28mm mit 4,2x13 Linsenschrauben und Scheiben Ø4,3 an ABS-Spritzschutz rechts nach Baustufe 19 montieren.
2. Kunststoff-Servohalter klein mit 4,2x16 Senkschrauben am Alu-Chassis befestigen. Gas/Bremsservo und Bremsservo nach Baustufe 19 mit
den beiliegenden Befestigungs-Gummitüllen und Schrauben in die Kunststoff-Servohalter klein montieren.
3. Alu-Servohalter mit M4x10 Senkschrauben am Alu-Chassis befestigen. Lenkservos nach Baustufe 19 mit den beiliegenden Befestigungs-
Gummitüllen, M3x16 Linsenschrauben, Scheiben Ø3,2 an den Alu-Servohaltern montieren.
4. Empfängerakku nach Abbildung Baustufe 20 mit Isolierband an der Alu-Akkustrebe befestigen.
5. Antennenhalter mit 2,9x19 Linsenschraube an dem Empfängerbox-Oberteil befestigen. Antennenrohr in den Antennenhalter eindrücken und
mit 2,9x9,5 Linsenschraube klemmen.
6. Empfängerbox-Unterteil auf die Distanzbolzen Ø8x28mm aufdrücken. Servokabel, Akkukabel usw. an den Empfänger anschließen und auf
Funktion überprüfen.
7. Zur Durchführung der Kabel müssen an einer geeigneten Stelle am Empfängerbox-Oberteil ein Loch mit ca. Ø8mm gebohrt werden.
8. Empfänger und Kabelreste der Servos in der Empfängerbox verstauen, Antennenkabel des Empfängers in das Antennenrohr einschieben.
9. O-Ring zur Abdichtung zwischen Empfängerbox-Unterteil und Empfängerbox-Oberteil legen.
10. Empfängerbox mit 4,2x16 Linsenschrauben auf den Distanzbolzen Ø8x28mm verschrauben.
Tipp: Empfängerbox-Unterteil mit etwas Schaumstoff auslegen, um den Empfänger vor Erschütterungen zu schützen.
Alle metrischen Schrauben sind mit Schraubensicherungslack zu sichern.
Brems-
servo
Schraube
Schraube
M4x10
4,2x16
Schraube
Schraube
4,2x13
4,2x16
Empfänger-
box
Gas/Brems-
servo
Lenkservo
Alu-
Servohalter
Alu-Chassis
Schraube
M4x10
Alu-
Akkuhalte-
strebe
Schraube
4,2x16
Bevor Sie mit der Montage
der Fernsteuerungsteile
beginnen, lesen Sie auch die
beiliegende RC-Anleitung
sorgfältig durch und befassen
Sie sich ein wenig mit Sen-
der, Empfänger und den
Servos. Laden Sie Empfänger-
und Senderakkus und prüfen
Sie die Teile auf Funktion.
Schraube
M3x16
Scheibe
Ø3,2
Wegen der beengten Platzver-
hältnisse empfehlen wir für die
Empfänger-/ Servo-Stromver-
sorgung das FG Mini-Racing-
Pack 06543/01 zu verwenden.
Zusätzlich wird noch das
FG-Empfängerkabel Best.-Nr.
06547/02 oder FG Empfänger-
kabel mit Schalter FG/JR Best.-
Nr. 06551 benötigt.
