Schraube
M5x16
Alu-Servo-
Saver, Teil B
Servo-
Saver-
Feder
Servo-Saver-
Achse
Alu-
Gelenkkugel
Kugelgelenk
10mm M7
Schraube
2,9x13
1. Nach Baustufe 22 Kugelgelenke 10mm M7 auf die
Einstellschrauben re/li M7x102mm aufdrehen und Alu-
Gelenkkugeln in die Kugelgelenke 10mm M7 eindrücken,
2,9x13 Linsenschrauben in die Kugelgelenke 10mm M7
eindrehen und das Spiel der Kugeln einstellen. Montierte
Spurstangen nach Abbildung mit dem Bund der Alu-
Gelenkkugel zum montierten Servo-Saver zeigend mit
M4x16 Zylinderschrauben und Stopp-Muttern M4 am
montierten Servo-Saver befestigen.
2. Kugelgelenke 7mm auf die Lenkgestänge re/li
M4x85mm aufdrehen und je eine Stahlkugel 7mm und
Stahlkugel Ø7x6,5 in die Kugelgelenke eindrücken.
3. M3x25 Linsenschrauben von unten in die inneren
Bohrungen des montierten Servo-Saver nach Baustufe
22 eindrehen. Lenkgestänge nach Baustufe 22 mit dem
Bund der Stahlkugel 7mm zum Servo-Saver zeigend mit
Scheiben Ø3,2 und Stopp-Muttern M3 auf den M3x25
Linsenschrauben am montierten Servo-Saver befestigen.

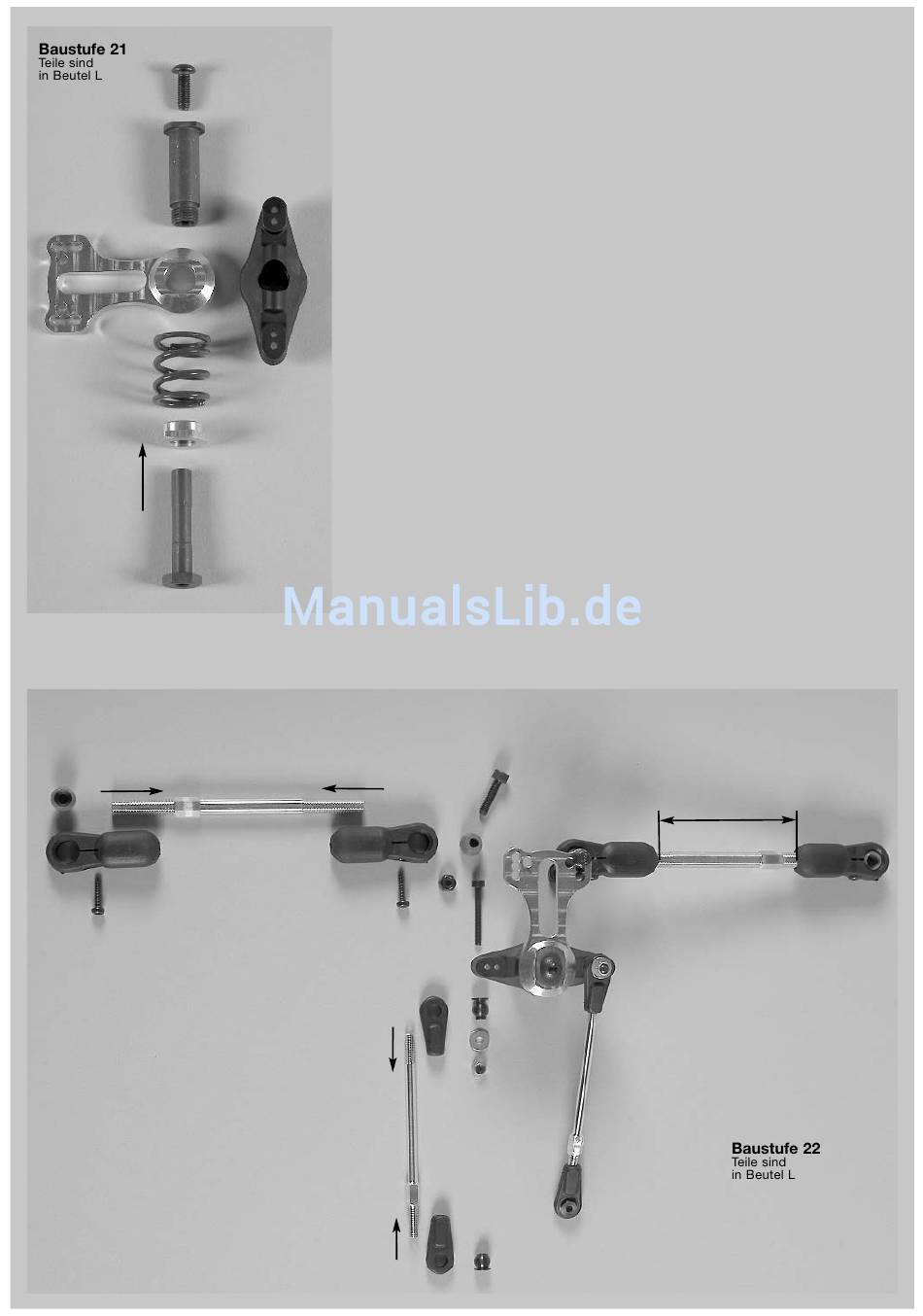

1. Spannhülse für Servo-Saver von der Oberseite durch Alu-Servo-Saver Teil B und Servo-
Saver Teil A eindrücken.
2. Servo-Saver-Feder mit Mutter M10 für Servo-Saver nach Baustufe 21 auf das Gewinde
der Spannhülse für Servo-Saver montieren und Servo-Saver auf Leichtgängigkeit prüfen.
3. Servo-Saver-Achse leicht einfetten und von unten nach Baustufe 21 in die Spannhülse für
Servo-Saver drücken. Servo-Saver-Achse mit M5x16 Linsenschraube sichern.
Schraubensicherungslack verwenden.
Spannhülse für
Servo-Saver
Servo-
Saver
Teil A
Mutter M10 für
Servo-Saver
Einstellschraube
re./li. M7x102
Kugelgelenk
10mm M7
Schraube
2,9x13
Kugelgelenk
7mm
Schraube
M4x16
Alu-
Gelenk-
kugel
Stopp-
Mutter
Schraube
Servo-Saver
M4
M3x25
montiert
Stahlkugel
7mm
Scheibe
Ø3,2
Stopp-
Mutter
M3
Lenkgestänge
re./li., M4x85
Kugelgelenk
7mm
Stahlkugel
Ø7x6,5
Spurstange auf
ca. 66 mm einstellen.
Spurstange
montiert
Lenkgestänge
montiert
