5. Bremsgestänge mit Druckfeder und
Stellringen nach Baustufe 33 und 35
verlegen. Linke Seite in Fahrtrichtung
für die Hinterbremse, rechte Seite für
die Vorderbremse. Entsprechend der
Einbauhöhe und der Größe des Servos
muss das Bremsgestänge zum Haupt-
bremszylinder leicht abgebogen wer-
den. Das Bremsgestänge ist entspre-
chend den Gegebenheiten abzubiegen.
Trotzdem sollte es leichtgängig sein
und nirgends streifen.
6. Bremsanlage befüllen und entlüften.
Zum Befüllen und Entlüften bitte die
beiliegenden Anleitungen der Bremsen
benützen.
7. Gummischutzkappen auf die Ventile
aufziehen.
8. Sicherungsringe in die Winkel-
anschlüsse und T-Stücke eindrücken.
T-Stück
Bremsleitung
Stellring
Die Bremsleitung an der Vorder- bzw. Hinterach-
se darf durch Fahrwerksteile beim Einfedern oder
Einlenken weder gedrückt noch gezogen werden.
Kabelbinder
Gas/Bremsservo
Servo-
hebel
Gestänge-
durchführung
Stopp-
Mutter
Schraube
M3
M3x18

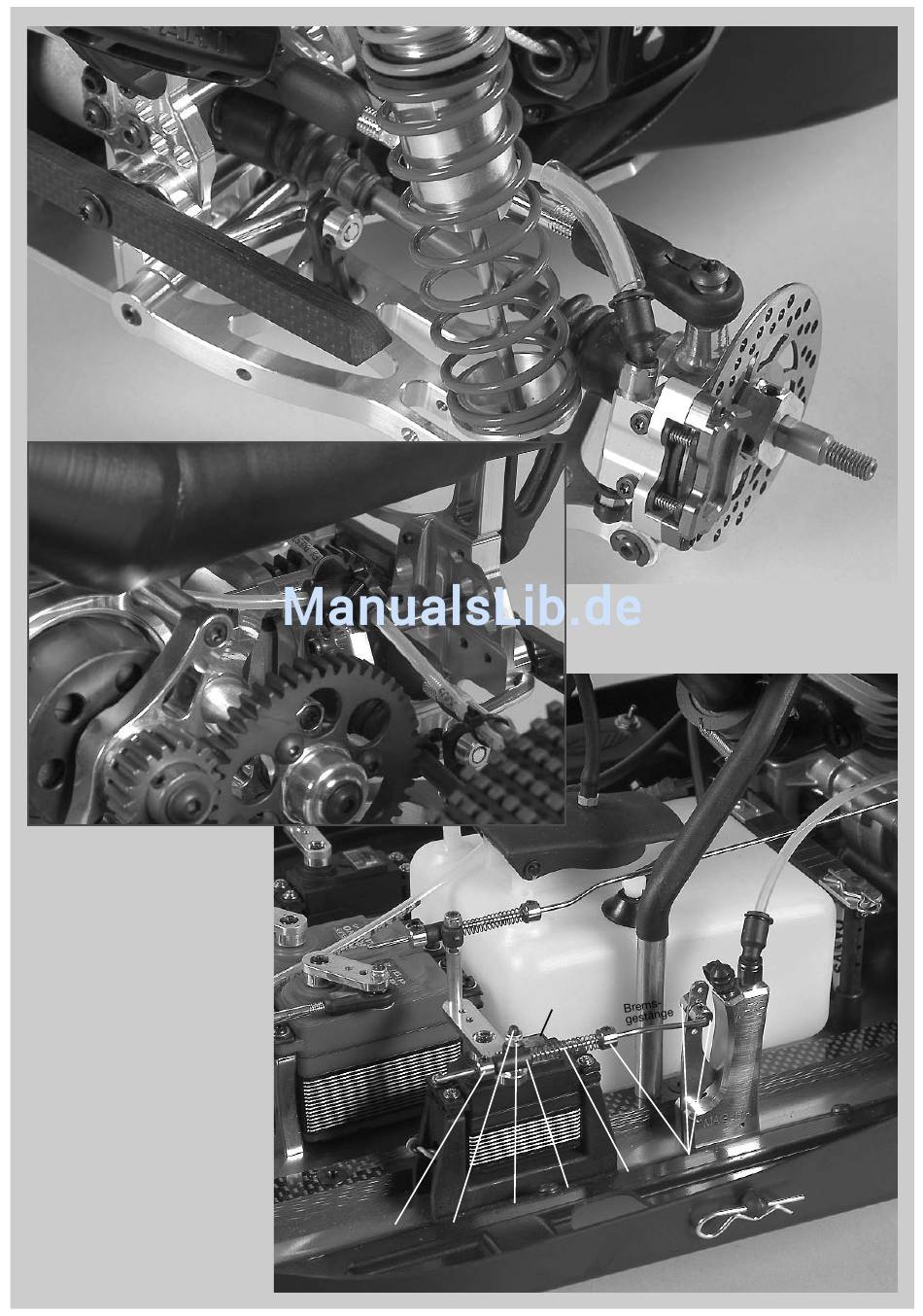

Scheibenbremse hinten
Schutzschlauch
Bremsscheibe
Winkel-
anschluss
Bremssattel
Schraube
M3x30
Bremsleitung
zu den
Hinterrädern
Winkel-
anschluss
Schutz-
kappe
Hauptbrems-
zylinder
Stellring
Druck-
feder
Scheibenbremse hinten
Baustufe 34
Teile sind in
Beutel Q
Baustufe 35
Teile sind in
Beutel Q
