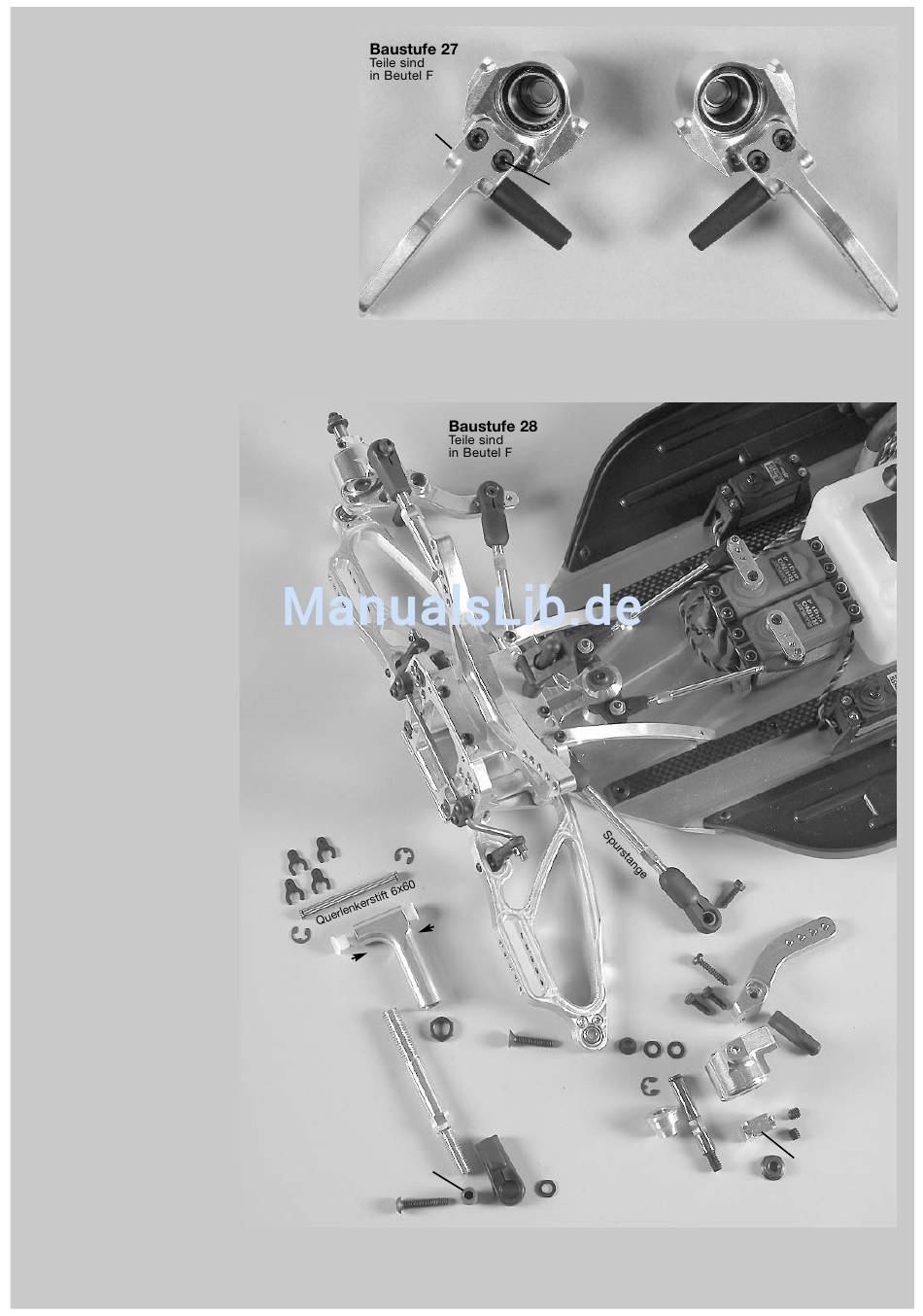

1. Alu-Lenkhebel mit M4x12 Zylinderschrauben an
den Alu-Achsschenkeln vorne links/rechts nach
Baustufe 27 montieren.
2. Kunststoff-Lenkanschlag verkürzt mit 4,2x22
Linsenschrauben an den Alu-Lenkhebeln montieren.
Tipp: Alu-Achsschenkel vorne links und rechts sind
gleich, sie müssen durch die Position der Alu-Lenk-
hebel und Kunststoff-Lenkanschläge unterschiedlich
gebaut werden.
1. Gleitbuchsen mit Bund in die
Alu-Querlenker vorne oben ein-
drücken.
2. Sechskant-Muttern M10 Links-
gewinde auf die Querlenker-Ge-
windestangen M10/M8x108mm
aufdrehen und in die Alu-Quer-
lenker vorne oben eindrehen,
dann Kugelgelenke für M8 auf
die Querlenker-Gewindestangen
M10/M8x108mm aufdrehen und
Alu-Gelenkkugel Ø5/10x15mm in
Kugelgelenke für M8 eindrücken.
3. Querlenkerstifte 6x60mm nach
Baustufe 28 in die Alu-Vorder-
achsböcke A + B durch die vor-
montierten Alu-Querlenker vorne
oben eindrücken und mit Ø5
Sicherungsscheiben sichern.
4. Je vier Einstellclipse vorne
zwischen Alu-Vorderachsbock A
und Alu-Querlenkern vorne oben
auf die Querlenkerstifte 6x60mm
aufdrücken.
5. Ø5 Sicherungsscheiben in die
Nut der Antriebsachsen 57mm
vorne drücken und mit Alu-
Lageradapter für Antriebsachse
vorne nach Baustufe 28 in die
vormontierten Alu-Achsschenkel
li/re eindrücken. Alu-Felgenvier-
kantmitnehmer 9,5mm/M6 mit
dem Absatz zum Lager zeigend
mit M6x6 Gewindestiften auf den
Flächen der Antriebsachsen
57mm vo. montieren. Schrauben-
sicherung hochfest verwenden.
6. Alu-Achsschenkel li/re an den
unteren Alu-Querlenkern mit zwei
Scheiben Ø5,3 zwischen Kegel-
scheibe und Alu-Achsschenkeln
mit M5x25 Senkschrauben befe-
stigen.
7. Alu-Achsschenkel li/re an den
montierten oberen Alu-Querlen-
kern mit Scheibe Ø5,3 zwischen
Alu-Gelenkkugel Ø5/10x15mm
und Alu-Achsschenkeln mit
M5x25 Linsenschrauben befesti-
gen.
8. Spurstangen mit M4x14 Zylin-
derschrauben mit dem Bund der
Alu-Gelenkkugel zum Alu-Lenk-
hebel in der zweiten Gewinde-
bohrung von vorne montieren.
Schraube
4,2x22
Alle metrischen Schrauben sind mit Schraubensicherungslack zu sichern.
Alu-Vorder-
achsbock A
Einstell-
Sicherungs-
clipse
scheibe Ø5
Alu-
Querlenker
vorne oben
Querlenker-
Gewindestange
M10/M8x108
Alu-
Gelenkkugel
Ø5/10x15mm
Schraube
M5x25
Tipp: Kegelscheiben immer mit der dünneren Seite zur Kugelbuchse zeigend montieren.
Alu-Achsschenkel
vorne links
Kugellager
15x28x7
Kugellager
17x26x7
Schraube M4x12
Kunststoff-
Alu-
Lenkanschlag
Lenkhebel
verkürzt
Alu-Vorder-
achsbock B
Gleitbuchse
mit Bund
Alu-Querlenker
vorne unten
Sechskant-
Schraube
Mutter M10
M5x25
Linksgew.
Sicherungs-
scheibe Ø5
Alu-Lageradapter
Kugelgelenk
für Antriebsachse
für M8
vorne
Scheibe
Ø5,3
Alu-Achsschenkel
vorne rechts
Schraube
M4x14
Schraube
4,2x22
Schraube
M4x12
Kegel-
Scheibe
scheibe
Ø5,3
Alu-Achsschenkel
vorne
Antriebsachse
57mm vorne
Radmutter
Alu-
Lenkhebel
Kunststoff-
Lenkanschlag
verkürzt
Gewindestift
M6x6
Alu Felgen-
Vierkantmitnehmer
9,5mm/M6
