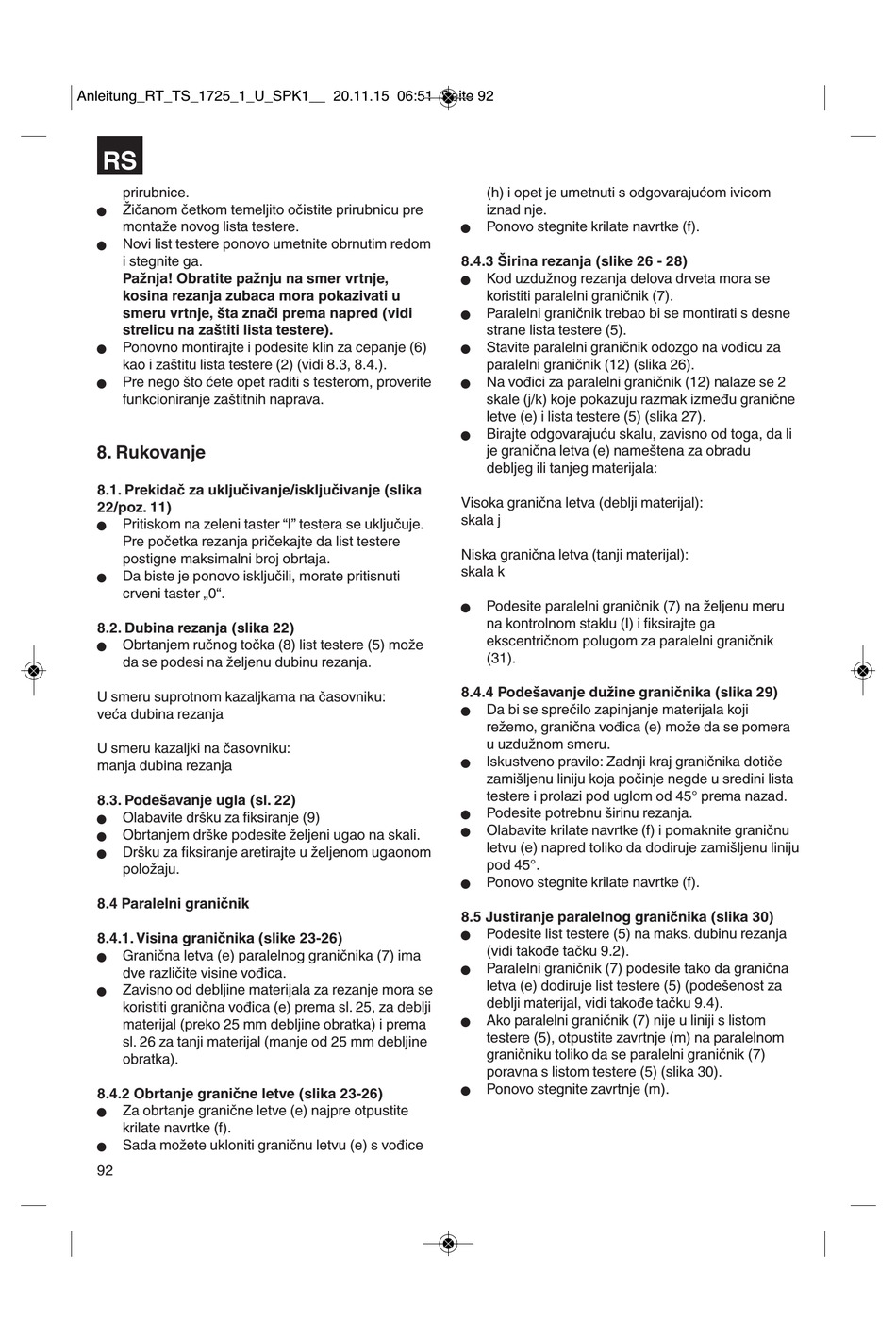

RS
prirubnice.
Žičanom četkom temeljito očistite prirubnicu pre
n
montaže novog lista testere.
Novi list testere ponovo umetnite obrnutim redom
n
i stegnite ga.
Pažnja! Obratite pažnju na smer vrtnje,
kosina rezanja zubaca mora pokazivati u
smeru vrtnje, šta znači prema napred (vidi
strelicu na zaštiti lista testere).
Ponovno montirajte i podesite klin za cepanje (6)
n
kao i zaštitu lista testere (2) (vidi 8.3, 8.4.).
Pre nego što ćete opet raditi s testerom, proverite
n
funkcioniranje zaštitnih naprava.

8. Rukovanje

8.1. Prekidač za uključivanje/isključivanje (slika
22/poz. 11)
Pritiskom na zeleni taster "I" testera se uključuje.
n
Pre početka rezanja pričekajte da list testere
postigne maksimalni broj obrtaja.
Da biste je ponovo isključili, morate pritisnuti
n
crveni taster „0".
8.2. Dubina rezanja (slika 22)
Obrtanjem ručnog točka (8) list testere (5) može
n
da se podesi na željenu dubinu rezanja.
U smeru suprotnom kazaljkama na časovniku:
veća dubina rezanja
U smeru kazaljki na časovniku:
manja dubina rezanja
8.3. Podešavanje ugla (sl. 22)
Olabavite dršku za fiksiranje (9)
n
Obrtanjem drške podesite željeni ugao na skali.
n
Dršku za fiksiranje aretirajte u željenom ugaonom
n
položaju.
8.4 Paralelni graničnik
8.4.1. Visina graničnika (slike 23-26)
Granična letva (e) paralelnog graničnika (7) ima
n
dve različite visine vođica.
Zavisno od debljine materijala za rezanje mora se
n
koristiti granična vođica (e) prema sl. 25, za deblji
materijal (preko 25 mm debljine obratka) i prema
sl. 26 za tanji materijal (manje od 25 mm debljine
obratka).
8.4.2 Obrtanje granične letve (slika 23-26)
Za obrtanje granične letve (e) najpre otpustite
n
krilate navrtke (f).
Sada možete ukloniti graničnu letvu (e) s vođice
n
92
(h) i opet je umetnuti s odgovarajućom ivicom
iznad nje.
Ponovo stegnite krilate navrtke (f).
n
8.4.3 Širina rezanja (slike 26 - 28)
Kod uzdužnog rezanja delova drveta mora se
n
koristiti paralelni graničnik (7).
Paralelni graničnik trebao bi se montirati s desne
n
strane lista testere (5).
Stavite paralelni graničnik odozgo na vođicu za
n
paralelni graničnik (12) (slika 26).
Na vođici za paralelni graničnik (12) nalaze se 2
n
skale (j/k) koje pokazuju razmak između granične
letve (e) i lista testere (5) (slika 27).
Birajte odgovarajuću skalu, zavisno od toga, da li
n
je granična letva (e) nameštena za obradu
debljeg ili tanjeg materijala:
Visoka granična letva (deblji materijal):
skala j
Niska granična letva (tanji materijal):
skala k
Podesite paralelni graničnik (7) na željenu meru
n
na kontrolnom staklu (I) i fiksirajte ga
ekscentričnom polugom za paralelni graničnik
(31).
8.4.4 Podešavanje dužine graničnika (slika 29)
Da bi se sprečilo zapinjanje materijala koji
n
režemo, granična vođica (e) može da se pomera
u uzdužnom smeru.
Iskustveno pravilo: Zadnji kraj graničnika dotiče
n
zamišljenu liniju koja počinje negde u sredini lista
testere i prolazi pod uglom od 45° prema nazad.
Podesite potrebnu širinu rezanja.
n
Olabavite krilate navrtke (f) i pomaknite graničnu
n
letvu (e) napred toliko da dodiruje zamišljenu liniju
pod 45°.
Ponovo stegnite krilate navrtke (f).
n
8.5 Justiranje paralelnog graničnika (slika 30)
Podesite list testere (5) na maks. dubinu rezanja
n
(vidi takođe tačku 9.2).
Paralelni graničnik (7) podesite tako da granična
n
letva (e) dodiruje list testere (5) (podešenost za
deblji materijal, vidi takođe tačku 9.4).
Ako paralelni graničnik (7) nije u liniji s listom
n
testere (5), otpustite zavrtnje (m) na paralelnom
graničniku toliko da se paralelni graničnik (7)
poravna s listom testere (5) (slika 30).
Ponovo stegnite zavrtnje (m).
n
