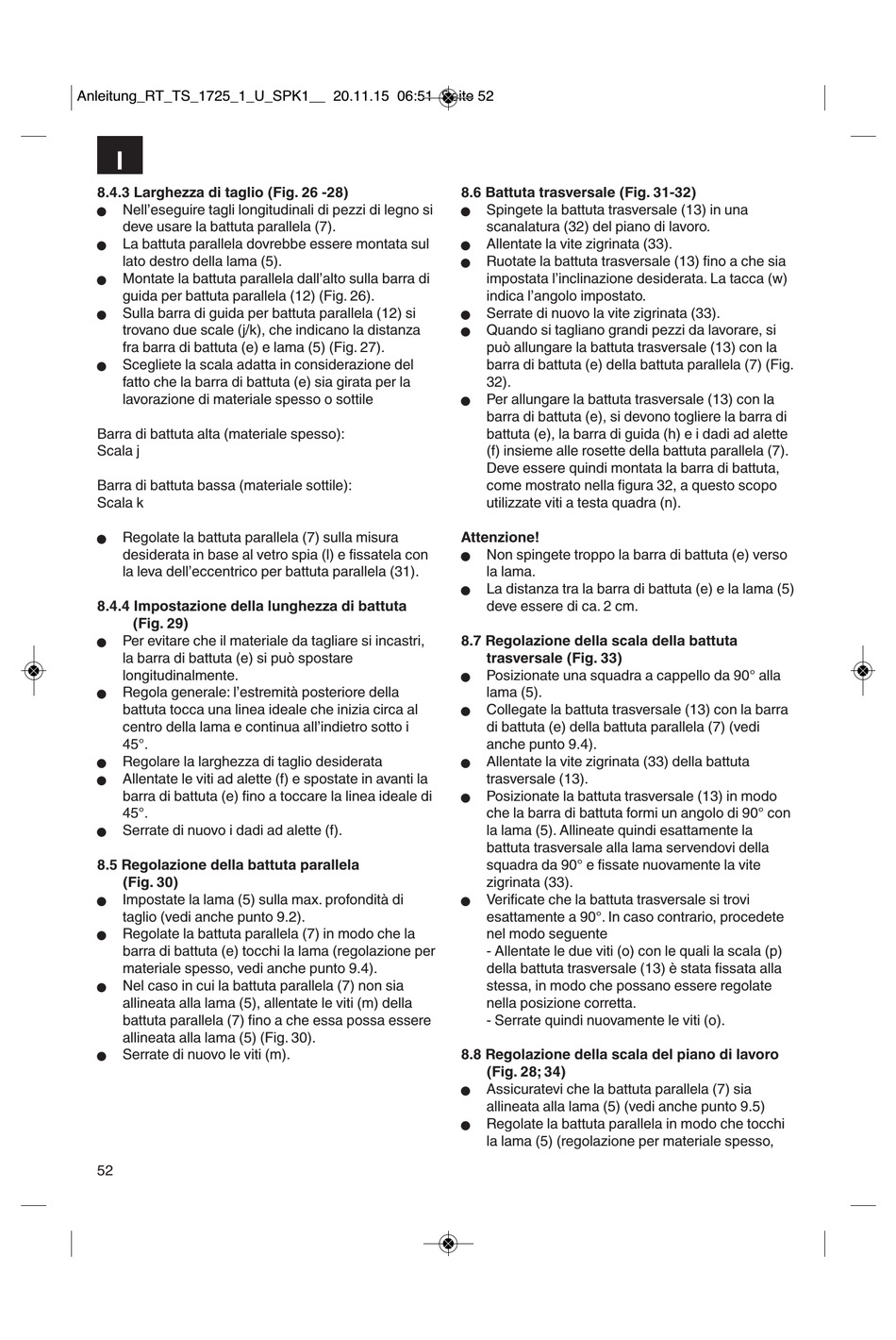

EINHELL RT-TS 1725/1 U Originalbetriebsanleitung Seite 52

Anleitung_RT_TS_1725_1_U_SPK1__ 20.11.15 06:51 Seite 52
I
8.4.3 Larghezza di taglio (Fig. 26 -28)
Nell'eseguire tagli longitudinali di pezzi di legno si
n
deve usare la battuta parallela (7).
La battuta parallela dovrebbe essere montata sul
n
lato destro della lama (5).
Montate la battuta parallela dall'alto sulla barra di
n
guida per battuta parallela (12) (Fig. 26).
Sulla barra di guida per battuta parallela (12) si
n
trovano due scale (j/k), che indicano la distanza
fra barra di battuta (e) e lama (5) (Fig. 27).
Scegliete la scala adatta in considerazione del
n
fatto che la barra di battuta (e) sia girata per la
lavorazione di materiale spesso o sottile
Barra di battuta alta (materiale spesso):
Scala j
Barra di battuta bassa (materiale sottile):
Scala k
Regolate la battuta parallela (7) sulla misura
n
desiderata in base al vetro spia (l) e fissatela con
la leva dell'eccentrico per battuta parallela (31).
8.4.4 Impostazione della lunghezza di battuta
(Fig. 29)
Per evitare che il materiale da tagliare si incastri,
n
la barra di battuta (e) si può spostare
longitudinalmente.
Regola generale: l'estremità posteriore della
n
battuta tocca una linea ideale che inizia circa al
centro della lama e continua all'indietro sotto i
45°.
Regolare la larghezza di taglio desiderata
n
Allentate le viti ad alette (f) e spostate in avanti la
n
barra di battuta (e) fino a toccare la linea ideale di
45°.
Serrate di nuovo i dadi ad alette (f).
n
8.5 Regolazione della battuta parallela
(Fig. 30)
Impostate la lama (5) sulla max. profondità di
n
taglio (vedi anche punto 9.2).
Regolate la battuta parallela (7) in modo che la
n
barra di battuta (e) tocchi la lama (regolazione per
materiale spesso, vedi anche punto 9.4).
Nel caso in cui la battuta parallela (7) non sia
n
allineata alla lama (5), allentate le viti (m) della
battuta parallela (7) fino a che essa possa essere
allineata alla lama (5) (Fig. 30).
Serrate di nuovo le viti (m).
n
52
8.6 Battuta trasversale (Fig. 31-32)
Spingete la battuta trasversale (13) in una
n
scanalatura (32) del piano di lavoro.
Allentate la vite zigrinata (33).
n
Ruotate la battuta trasversale (13) fino a che sia
n
impostata l'inclinazione desiderata. La tacca (w)
indica l'angolo impostato.
Serrate di nuovo la vite zigrinata (33).
n
Quando si tagliano grandi pezzi da lavorare, si
n
può allungare la battuta trasversale (13) con la
barra di battuta (e) della battuta parallela (7) (Fig.
32).
Per allungare la battuta trasversale (13) con la
n
barra di battuta (e), si devono togliere la barra di
battuta (e), la barra di guida (h) e i dadi ad alette
(f) insieme alle rosette della battuta parallela (7).
Deve essere quindi montata la barra di battuta,
come mostrato nella figura 32, a questo scopo
utilizzate viti a testa quadra (n).
Attenzione!
Non spingete troppo la barra di battuta (e) verso
n
la lama.
La distanza tra la barra di battuta (e) e la lama (5)
n
deve essere di ca. 2 cm.
8.7 Regolazione della scala della battuta
trasversale (Fig. 33)
Posizionate una squadra a cappello da 90° alla
n
lama (5).
Collegate la battuta trasversale (13) con la barra
n
di battuta (e) della battuta parallela (7) (vedi
anche punto 9.4).
Allentate la vite zigrinata (33) della battuta
n
trasversale (13).
Posizionate la battuta trasversale (13) in modo
n
che la barra di battuta formi un angolo di 90° con
la lama (5). Allineate quindi esattamente la
battuta trasversale alla lama servendovi della
squadra da 90° e fissate nuovamente la vite
zigrinata (33).
Verificate che la battuta trasversale si trovi
n
esattamente a 90°. In caso contrario, procedete
nel modo seguente
- Allentate le due viti (o) con le quali la scala (p)
della battuta trasversale (13) è stata fissata alla
stessa, in modo che possano essere regolate
nella posizione corretta.
- Serrate quindi nuovamente le viti (o).
8.8 Regolazione della scala del piano di lavoro
(Fig. 28; 34)
Assicuratevi che la battuta parallela (7) sia
n
allineata alla lama (5) (vedi anche punto 9.5)
Regolate la battuta parallela in modo che tocchi
n
la lama (5) (regolazione per materiale spesso,
