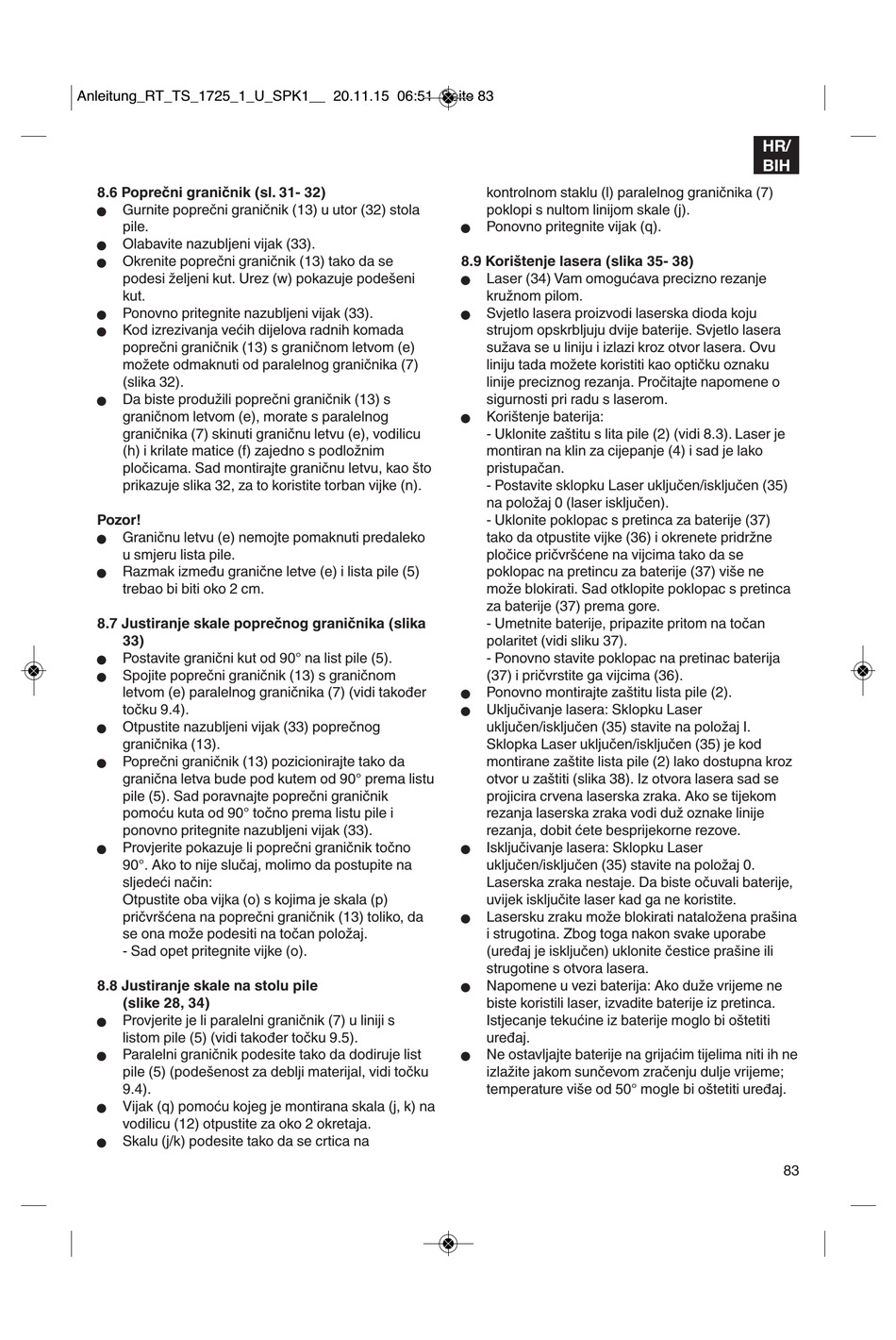

8.6 Poprečni graničnik (sl. 31- 32)
Gurnite poprečni graničnik (13) u utor (32) stola
n
pile.
Olabavite nazubljeni vijak (33).
n
Okrenite poprečni graničnik (13) tako da se
n
podesi željeni kut. Urez (w) pokazuje podešeni
kut.
Ponovno pritegnite nazubljeni vijak (33).
n
Kod izrezivanja većih dijelova radnih komada
n
poprečni graničnik (13) s graničnom letvom (e)
možete odmaknuti od paralelnog graničnika (7)
(slika 32).
Da biste produžili poprečni graničnik (13) s
n
graničnom letvom (e), morate s paralelnog
graničnika (7) skinuti graničnu letvu (e), vodilicu
(h) i krilate matice (f) zajedno s podložnim
pločicama. Sad montirajte graničnu letvu, kao što
prikazuje slika 32, za to koristite torban vijke (n).
Pozor!
Graničnu letvu (e) nemojte pomaknuti predaleko
n
u smjeru lista pile.
Razmak između granične letve (e) i lista pile (5)
n
trebao bi biti oko 2 cm.
8.7 Justiranje skale poprečnog graničnika (slika
33)
Postavite granični kut od 90° na list pile (5).
n
Spojite poprečni graničnik (13) s graničnom
n
letvom (e) paralelnog graničnika (7) (vidi također
točku 9.4).
Otpustite nazubljeni vijak (33) poprečnog
n
graničnika (13).
Poprečni graničnik (13) pozicionirajte tako da
n
granična letva bude pod kutem od 90° prema listu
pile (5). Sad poravnajte poprečni graničnik
pomoću kuta od 90° točno prema listu pile i
ponovno pritegnite nazubljeni vijak (33).
Provjerite pokazuje li poprečni graničnik točno
n
90°. Ako to nije slučaj, molimo da postupite na
sljedeći način:
Otpustite oba vijka (o) s kojima je skala (p)
pričvršćena na poprečni graničnik (13) toliko, da
se ona može podesiti na točan položaj.
- Sad opet pritegnite vijke (o).
8.8 Justiranje skale na stolu pile
(slike 28, 34)
Provjerite je li paralelni graničnik (7) u liniji s
n
listom pile (5) (vidi također točku 9.5).
Paralelni graničnik podesite tako da dodiruje list
n
pile (5) (podešenost za deblji materijal, vidi točku
9.4).
Vijak (q) pomoću kojeg je montirana skala (j, k) na
n
vodilicu (12) otpustite za oko 2 okretaja.
Skalu (j/k) podesite tako da se crtica na
n
kontrolnom staklu (l) paralelnog graničnika (7)
poklopi s nultom linijom skale (j).
Ponovno pritegnite vijak (q).
n
8.9 Korištenje lasera (slika 35- 38)
Laser (34) Vam omogućava precizno rezanje
n
kružnom pilom.
Svjetlo lasera proizvodi laserska dioda koju
n
strujom opskrbljuju dvije baterije. Svjetlo lasera
sužava se u liniju i izlazi kroz otvor lasera. Ovu
liniju tada možete koristiti kao optičku oznaku
linije preciznog rezanja. Pročitajte napomene o
sigurnosti pri radu s laserom.
Korištenje baterija:
n
- Uklonite zaštitu s lita pile (2) (vidi 8.3). Laser je
montiran na klin za cijepanje (4) i sad je lako
pristupačan.
- Postavite sklopku Laser uključen/isključen (35)
na položaj 0 (laser isključen).
- Uklonite poklopac s pretinca za baterije (37)
tako da otpustite vijke (36) i okrenete pridržne
pločice pričvršćene na vijcima tako da se
poklopac na pretincu za baterije (37) više ne
može blokirati. Sad otklopite poklopac s pretinca
za baterije (37) prema gore.
- Umetnite baterije, pripazite pritom na točan
polaritet (vidi sliku 37).
- Ponovno stavite poklopac na pretinac baterija
(37) i pričvrstite ga vijcima (36).
Ponovno montirajte zaštitu lista pile (2).
n
Uključivanje lasera: Sklopku Laser
n
uključen/isključen (35) stavite na položaj I.
Sklopka Laser uključen/isključen (35) je kod
montirane zaštite lista pile (2) lako dostupna kroz
otvor u zaštiti (slika 38). Iz otvora lasera sad se
projicira crvena laserska zraka. Ako se tijekom
rezanja laserska zraka vodi duž oznake linije
rezanja, dobit ćete besprijekorne rezove.
Isključivanje lasera: Sklopku Laser
n
uključen/isključen (35) stavite na položaj 0.
Laserska zraka nestaje. Da biste očuvali baterije,
uvijek isključite laser kad ga ne koristite.
Lasersku zraku može blokirati nataložena prašina
n
i strugotina. Zbog toga nakon svake uporabe
(uređaj je isključen) uklonite čestice prašine ili
strugotine s otvora lasera.
Napomene u vezi baterija: Ako duže vrijeme ne
n
biste koristili laser, izvadite baterije iz pretinca.
Istjecanje tekućine iz baterije moglo bi oštetiti
uređaj.
Ne ostavljajte baterije na grijaćim tijelima niti ih ne
n
izlažite jakom sunčevom zračenju dulje vrijeme;
temperature više od 50° mogle bi oštetiti uređaj.
