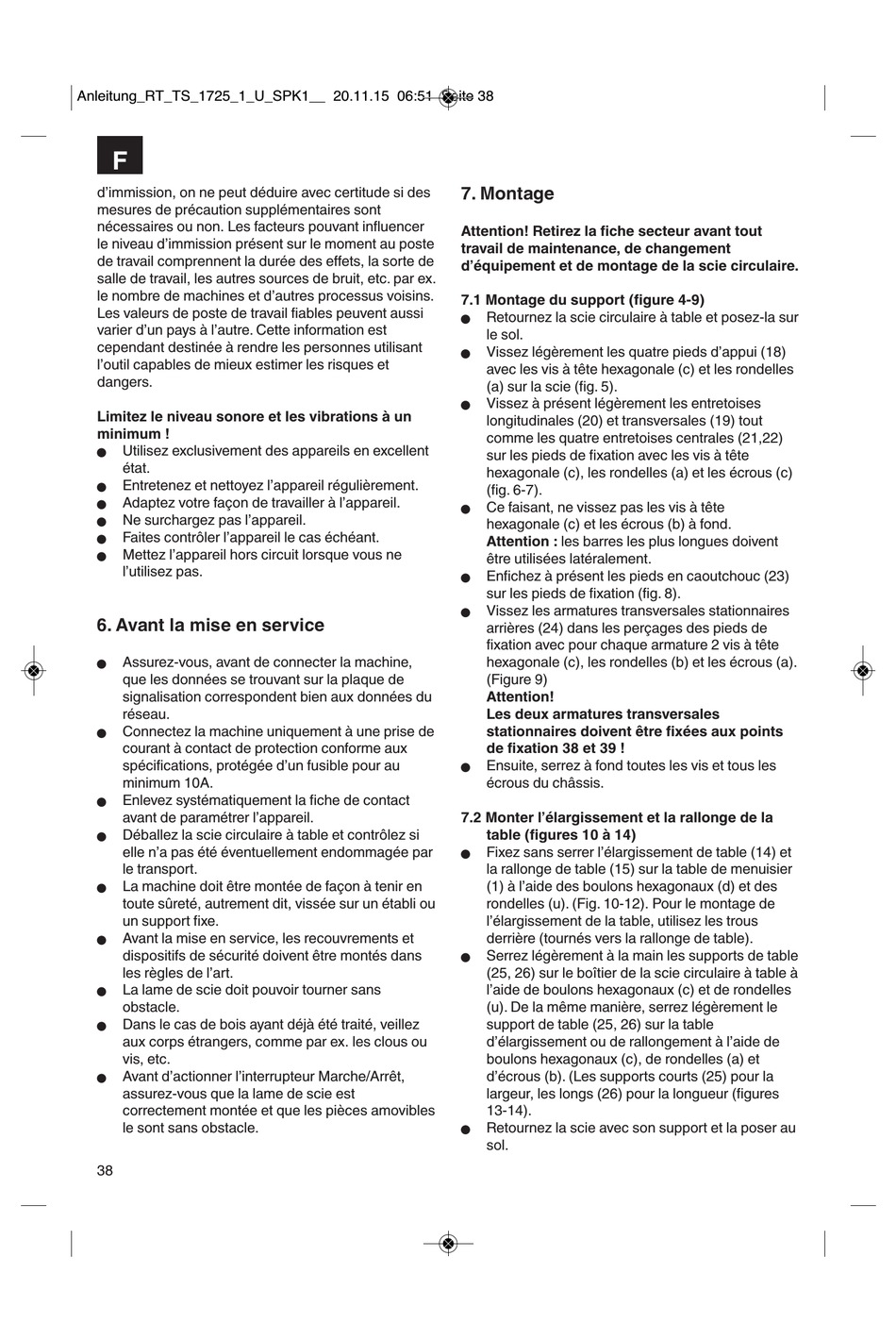

F
d'immission, on ne peut déduire avec certitude si des
mesures de précaution supplémentaires sont
nécessaires ou non. Les facteurs pouvant influencer
le niveau d'immission présent sur le moment au poste
de travail comprennent la durée des effets, la sorte de
salle de travail, les autres sources de bruit, etc. par ex.
le nombre de machines et d'autres processus voisins.
Les valeurs de poste de travail fiables peuvent aussi
varier d'un pays à l'autre. Cette information est
cependant destinée à rendre les personnes utilisant
l'outil capables de mieux estimer les risques et
dangers.
Limitez le niveau sonore et les vibrations à un
minimum !
Utilisez exclusivement des appareils en excellent
n
état.
Entretenez et nettoyez l'appareil régulièrement.
n
Adaptez votre façon de travailler à l'appareil.
n
Ne surchargez pas l'appareil.
n
Faites contrôler l'appareil le cas échéant.
n
Mettez l'appareil hors circuit lorsque vous ne
n
l'utilisez pas.

6. Avant la mise en service

Assurez-vous, avant de connecter la machine,
n
que les données se trouvant sur la plaque de
signalisation correspondent bien aux données du
réseau.
Connectez la machine uniquement à une prise de
n
courant à contact de protection conforme aux
spécifications, protégée d'un fusible pour au
minimum 10A.
Enlevez systématiquement la fiche de contact
n
avant de paramétrer l'appareil.
Déballez la scie circulaire à table et contrôlez si
n
elle n'a pas été éventuellement endommagée par
le transport.
La machine doit être montée de façon à tenir en
n
toute sûreté, autrement dit, vissée sur un établi ou
un support fixe.
Avant la mise en service, les recouvrements et
n
dispositifs de sécurité doivent être montés dans
les règles de l'art.
La lame de scie doit pouvoir tourner sans
n
obstacle.
Dans le cas de bois ayant déjà été traité, veillez
n
aux corps étrangers, comme par ex. les clous ou
vis, etc.
Avant d'actionner l'interrupteur Marche/Arrêt,
n
assurez-vous que la lame de scie est
correctement montée et que les pièces amovibles
le sont sans obstacle.
38

7. Montage

Attention! Retirez la fiche secteur avant tout
travail de maintenance, de changement
d'équipement et de montage de la scie circulaire.
7.1 Montage du support (figure 4-9)
Retournez la scie circulaire à table et posez-la sur
n
le sol.
Vissez légèrement les quatre pieds d'appui (18)
n
avec les vis à tête hexagonale (c) et les rondelles
(a) sur la scie (fig. 5).
Vissez à présent légèrement les entretoises
n
longitudinales (20) et transversales (19) tout
comme les quatre entretoises centrales (21,22)
sur les pieds de fixation avec les vis à tête
hexagonale (c), les rondelles (a) et les écrous (c)
(fig. 6-7).
Ce faisant, ne vissez pas les vis à tête
n
hexagonale (c) et les écrous (b) à fond.
Attention : les barres les plus longues doivent
être utilisées latéralement.
Enfichez à présent les pieds en caoutchouc (23)
n
sur les pieds de fixation (fig. 8).
Vissez les armatures transversales stationnaires
n
arrières (24) dans les perçages des pieds de
fixation avec pour chaque armature 2 vis à tête
hexagonale (c), les rondelles (b) et les écrous (a).
(Figure 9)
Attention!
Les deux armatures transversales
stationnaires doivent être fixées aux points
de fixation 38 et 39 !
Ensuite, serrez à fond toutes les vis et tous les
n
écrous du châssis.
7.2 Monter l'élargissement et la rallonge de la
table (figures 10 à 14)
Fixez sans serrer l'élargissement de table (14) et
n
la rallonge de table (15) sur la table de menuisier
(1) à l'aide des boulons hexagonaux (d) et des
rondelles (u). (Fig. 10-12). Pour le montage de
l'élargissement de la table, utilisez les trous
derrière (tournés vers la rallonge de table).
Serrez légèrement à la main les supports de table
n
(25, 26) sur le boîtier de la scie circulaire à table à
l'aide de boulons hexagonaux (c) et de rondelles
(u). De la même manière, serrez légèrement le
support de table (25, 26) sur la table
d'élargissement ou de rallongement à l'aide de
boulons hexagonaux (c), de rondelles (a) et
d'écrous (b). (Les supports courts (25) pour la
largeur, les longs (26) pour la longueur (figures
13-14).
Retournez la scie avec son support et la poser au
n
sol.
